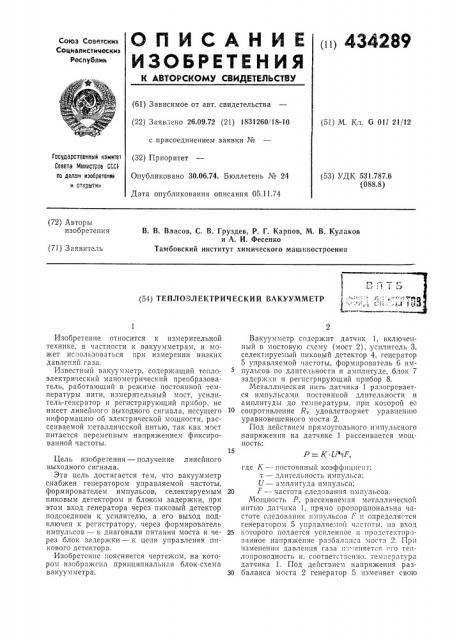

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСет.ОМУ СВИДЕТЕЛЬСТВУ (II) 434289

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 26.09.72 (21) 1831260!18-10 (51) M. Кл. G Oll 21/12 с присоединением заявки №

Гасударственный комитет

Совете Мнннстров СССР по делам нэооретений и открытии (32) Приоритет

Опубликовано 30.06.74. Бюллетень ¹ 24

Дата опубликования описания 05.11.74 (53) УДК 531.787.6 (088.8) (72) Авторы изобретения

В. В. Власов, С. В. Груздев, Р. Г. Карпов, М. В. Кулаков и А. И. Фесенко

Тамбовский институт химического машиностроения (71) Заявитель! (54) ТЕПЛОЗЛЕКТРИЧЕСКИй ВАКУУИМЕТР с

Р= К U F, Изобретение относится к измерительной технике, в частности к вакуумметрам, и может использоваться при измерении низких давлений газа.

Известный вакуумметр, содержащий теплоэлектрический манометрический преобразователь, работающий в режиме постоянной температуры нити, измерительный мост, усилитель-генератор и регистрирующий прибор, не имеет линейного выходного сигнала, несущего информацию оо электрической мощности, рассеиваемой металлической нитью, так как мост питается переменным напряжением фиксированной частоты.

Цель изобретения — получение линейного выходного сигнала.

Эта цель достигается тем, что вакуумметр снабжен генератором управляемой частоты, формирователем импульсов, селектируемым пиковым детектором и блоком задержки, при этом вход генератора через пиковый детектор подсоединен к усилителю, а его выход подключен к регистратору, через формирователь импульсов — к диагонали питания моста и через блок задержки — к цепи управления пикового детектора.

Изобретение поясняется чертежом, на котором изображена принципиальная блок-схема вакуумметра.

Вакуумметр содержит датчик 1, включенный в мостовую схему (мост 2), усилитель 3, селектируемый ппковьш детектор 4, генератор

5 управляемой частоты, формирователь 6 импульсов по длительности и амплитуде, блок 7 задержки и регистрирующий прибор 8.

Металлическая нить датчика 1 разогревается импульсами постоянной длительности и амплитуды до температуры, прп которой ее

10 сопротивление R, удовлетворяет уравнению уравновешенного моста 2.

Под действием прямоугольного импульсного напряжения на датчике 1 рассеивается мощность:

15 где К вЂ” постоянный коэффициент;

T — длительность импульса;

U — амплитуда импульса;

20 F — частота следования импульсов.

Мощность Р, рассеиваемая металлической нитью датчика 1, прямо пропорциональна частоте следования импульсов I Il определяется генератором 5 управляемой ч".cToTII, па вход

25 KoTopoI о I1013QTcB уcIIJIcHHoP II IIpo IcTcliTIlpoванное напряжение разбал"-.Ilcà моста 2. Прп изменении давления газа .:"," еняется CI o теплопроводность и, соответственно, температура датчика 1. Под действием напряжения раз30 баланса моста 2 генератор 5 изменяет свою

434289

Составитель О. Полев

Редактор М. Бычкова

Текред Н. Куклина

Корректор И. Позняковская

Заказ 2872/9 Изд. № 1748 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 частоту так, чтобы ликвидировать возникший разбаланс, т. е. чтобы всегда температура нити датчика 1 оставалась постоянной.

Селектируемый пиковый детектор 4 открывается генератором 5 через блок 7 задержки только во время существования импульса питания моста 2.

Регистрирующий прибор 8 (цифровой частотомер) фиксирует частоту на выходе генератора 5, которая пропорциональна измеряемому давлению.

Предмет изобретения

Теплоэлектрический вакуумметр, содержащий теплоэлектрический манометрический преобразователь, включснный в плечо измерительного моста, усилитель, подключенный к измерительной диагонали моста, и регистратор, отличающийся тем, что, с целью по5 лучения линейного выходного сигнала, вакуумметр снабжен генератором управляемой частоты, формирователем импульсов, селектируемым пиковым детектором и блоком задержки, при этом вход генератора через пико10 вый детектор подсоединен к усилителю, а его выход подключен к регистратору, через формирователь импульсов — к диагонали питания моста и через блок задержки — к цепи управления пикового детектора.
