Реферат

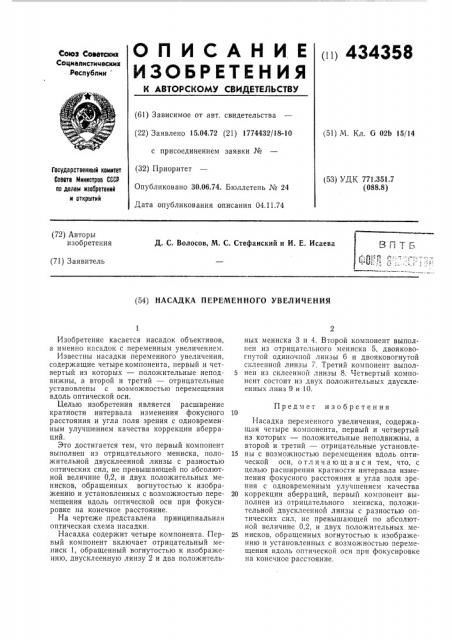

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пип 434358

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 15.04.72 (21) 1774432/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.74. Бюллетень № 24

Дата опубликования описания 04.11.74 (51) М. Кл. G 02b 15/14

Государственный иоиитет

Совета Министров СССР оо делам изооретвний и открытий (53) УДК 771.351.7 (088.8) (72) Авторы изобретения

Д. С. Волосов, М. С. Стефанский и И. E. Исаева

Я1 Г г. (71) Заявитель (54) НАСАДКА ПЕРЕМЕННОГО УВЕЛИЧЕНИЯ

Изобретение касается насадок объективов, а именно насадок с переменным увеличением.

Известны насадки переменного увеличения, содержащие четыре компонента, первый и четвертый из которых — положительные неподвижны, а второй и третий — отрицательные установлены с возможностью перемещения вдоль оптической оси.

Целью изобретения является расширение кратности интервала изменения фокусного расстояния и угла поля зрения с одновременным улучшением качества коррекции аберраций.

Это достигается тем, что первый компонент выполнен из отрицательного мениска, положительной двусклеенной линзы с разностью оптических сил, не превышающей по абсолютной величине 0,2, и двух положительных менисков, обращенных вогнутостью к изображению и установленных с возможностью перемещения вдоль оптической оси при фокусировке на конечное расстояние.

На чертеже представлена принципиальная оптическая схема насадки.

Насадка содержит четыре компонента. Первый компонент включает отрицательный мениск 1, обращенный вогнутостью к изображению, двусклеенную линзу 2 и два положительных мениска 3 и 4. Второй компонент выполнен из отрицательного мениска 5, двояковогнутой одиночной линзы 6 и двояковогнутой склеенной линзы 7. Третий компонент выпол5 нен из склеенной линзы 8. Четвертый компонент состоит из двух положительных двусклеенных линз 9 и 10.

Предмет изобретения

Насадка переменного увеличения, содержащая четыре компонента, первый и четвертый из которых — положительные неподвижны, а второй и третий — отрицательные установле15 ны с возможностью перемещения вдоль оптической оси, о тл и ч а ю щ а я с я тем, что, с целью расширения кратности интервала изменения фокусного расстояния и угла поля зрения с одновременным улучшением качества

20 коррекции аберраций, первый компонент выполнен из отрицательного мениска, положительной двусклеенной линзы с разностью оптических сил, не превышающей по абсолютной величине 0,2, и двух положительных мс25 нисков, обращенных вогнутостью к изображению и установленных с возможностью перемещения вдоль оптической оси при фокусировке на конечное расстояние.

434358 ГЧ.

Составитель В. Ванторин

Техред Н. Куклина

Редактор О. Юркова

Корректоры: Е, Давыдкина и В. Петрова

Типография, пр. Сапунова, 2

Заказ 2903/14 Изд. К 1760 Тираж 537 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
