Реферат

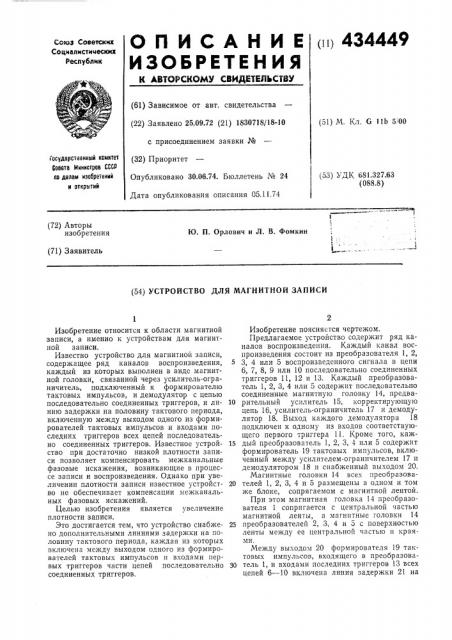

(i<) 434449

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СО3О3 Сы8тскнх

Соцналнстнмеских

Республнк (61) Зависимое от авт. свидетельства (22) Заявлено 25.09.72 (21) 1830718/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.74. Бюллетень № 24

Дата опубликования описания 05.11.74 (51) М. Кл. G 11Ь 5. 00 государственный комитет

Совета Министров СССР аа делам изобретений и открытий (53) УДК 681.327.63 (088.8) (72) Авторы изобретения

Ю. П. Орлович и Л. В. Фомкин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МАГНИТНОЙ ЗАПИСИ

Изобретение относится к области магнитной записи, а именно к устройствам для магнитной записи.

Известно устройство для магнитной записи, содержащее ряд каналов воспроизведения, каждый из которых выполнен в виде магнитной головки, связанной через усилитель-ограничитель, подключенный к формирователю тактовых импульсов, и демодулятор с цепью последовательно соединенных триггеров, и линию задержки на половину тактового периода, включенную между выходом одного из формирователей тактовых импульсов и входами последних триггеров всех цепей последовательно соединенных триггеров. Известное устройство при достаточно низкой плотности записи позволяет компенсировать межканальные фазовые искажения, возникающие в процессе записи и воспроизведения. Однако при увеличении плотности записи известное устройство не обеспечивает компенсации межканальных фазовых искажений.

Целью изобретения является увеличение плотности записи.

Это достигается тем, что устройство снабжено дополнительными линиями задержки на половину тактового периода, каждая из которых включена между выходом одного из формирователей тактовых импульсов и входами первых триггеров части цепей последовательно соединенных триггеров.

Изобретение поясняется чертежом.

Предлагаемое устройство содержит ряд каналов воспроизведения. Каждый канал воспроизведения состоит из преобразователя 1, 2, 3, 4 или 5 воспроизведенного сигнала в цепи

6, 7, 8, 9 или 10 последовательно соединенных триггеров 11, 12 и 13. Каждый преобразователь 1, 2, 3, 4 или 5 содержит последовательно соединенные магнитную головку 14, предва10 рительный усилитель 15, корректирующу ю цепь 16, усилитель-ограничитель 17 и демодулятор 18. Выход каждого демодулятора 18 подключен к одному из входов соответствующего первого триггера 11. Кроме того, каж15 дый преобразователь 1, 2, 3, 4 или 5 содержит формирователь 19 тактовых импульсов, включенный между усилителем-ограничителем 17 и демодулятором 18 и снабженный выходом 20.

Магнитные головки 14 всех преобразова20 телей 1, 2, 3, 4 и 5 размещены в одном и том же блоке, сопрягаемом с магнитной лентой.

При этом магнитная головка 14 преобразователя 1 сопрягается с центральной частью магнитной ленты, а магнитные головки 14

25 преобразователей 2, 3, 4 и 5 с поверхностью ленты между ее центральной частью и краями.

Между выходом 20 формирователя 19 тактовых импульсов, входящего в преобразовар0 тель 1, и входами последних триггеров 13 всех цепей 6 — 10 включена линия задержки 21 на

434449 половину тактового периода. Линия задержки

21 подключена также к первому и второму триггерам 12 и 13 цепи 6.

Предлагаемое устройство содержит также дополнительные линии задержки 22 и 23 на половину тактового периода. Каждая дополнительная линия задержки 22 включена между выходом 20 формирователя 19 тактовых импульсов, входящего в состав одного из преобразователей 2 и входами первых триггеров 11 соответствующих цепей 7 или 9. Кроме того, одна из дополнительных линий задержки

22 подключена к входам вторых триггеров 12 всех цепей 7 и 8, а другая — к входам вторых триггеров всех цепей 9 и 10. Каждая дополнительная линия задержки 23 включена между выходом 20 формирователя 19 тактовых импульсов, входящего в состав одного из преобразователей 4, и входами первых триггеров 11 соответствующих цепей 8 или 10.

Дополнительные линии задержки 22 и 23 соединены с формирователями 19 тактовых импульсов, которые соединены с магнитными головками 14, расположенными ближе к центральной части магнитной ленты, чем магнитные головки 14 соответственно преобразователей 3 и 5. Благодаря этому обеспечивается компенсация межканальных фазовых искажений при повышенной плотности записи.

Предмет изобретения

Устройство для магнитной записи, содержащее ряд каналов воспроизведения, каждый из которых выполнен в виде магнит10 ной головки, связанной через усилитель-ограничитель, подключенный к формирователю тактовых импульсов, и демодулятор с цепью последовательно соединенных триггеров, и линию задержки на половину тактового периода, 15 включенную между выходом одного из формирователей тактовых импульсов и входами последних триггеров всех цепей последовательно соединенных триггеров, о т л и ч а ющ е е с я тем, что, с целью увеличения плот20 ности записи, оно снабжено дополнительными линиями задержки на половину тактового периода, каждая из которых включена между выходом одного из формирователей тактовых импульсов и входами первых триг25 геров части цепей последовательно соединенных триггеров.

434449

Составитель В. Волков

Техред Н. Куклина

Редактор О. Юркова

Корректор Т. Хворова

Типография, пр. Сапунова, 2

Заказ 297279 Изд. № 1775 Тираж 59! Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
