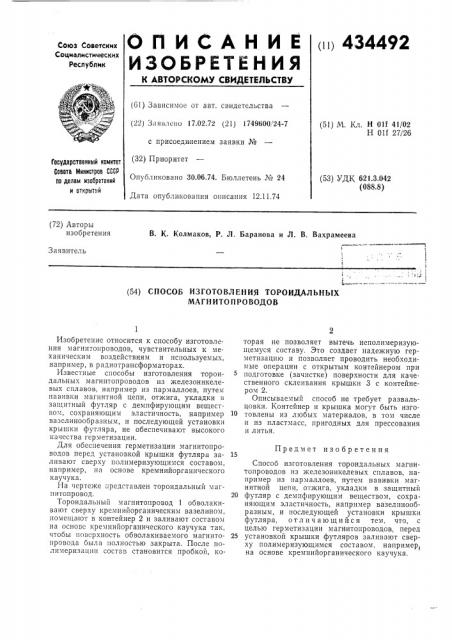

О П И С А Н И Е ((i) 434492

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I) Зависимое 0Т авт. свидетельства (22) Заявлено 17.02.72 (21) 1749600!24-7 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.74. Бюллетень № 24

Дата опубликования описания 12.11,74 (51) M. Кл. Н 011 41/02

Н 011 27/26

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.3.042 (088.8) (72) Авторы изобретения

В. К. Колмаков, Р. Л. Баранова и Л. В. Вахрамеева

Заявитель (54) СПОСОБ ИЗГОТО ВЛ ЕНИЯ ТОРОИДАЛЬНЫХ

МАГ Н И ТО П РО ВОДО В

Изобретение относится к способу изготовления магнитопроводов, чувствительных к механическим воздействиям и используемых, например, в радиотрансформаторах.

Известные способы изготовления тороидальных магнитопроводов из железоникелевых сплавов, например из пармаллоев, путем навивки магнитной цепи, отжига, укладки в защитный футляр с демпфирующим веществом, сохраняющим эластичность, например вазелинообразным, и последующей установки крышки футляра, не обеспечивают высокого качества герметизации.

Для обеспечения герметизации магнитопроводов перед установкой крышки футляра заливают сверху пол и мер изующимся составом, например, на основе кремнийорганического каучука.

11а чертеже представлен тороидальный магпитопровод.

Тороидальный магнитопровод 1 обволакивают сверху кремнийорганическим вазелином, помещают в контейнер 2 и заливают составом на основе крсмнийорганического каучука так, чтобы поверхность обволакиваемого магнптопровода была полностью закрыта. После полимеризацпп состав становится пробкой, которая не позволяет вытечь неполимеризующемуся составу. Это создает надежную герметизацию и позволяет проводить необходимые операции с открытым контейнером при подготовке (зачистке) поверхности для качественного склеивания крышки 3 с контейнером 2.

Описываемый способ не требует развальцовки. Контейнер и крышка могут быть изго10 товлены из любых материалов, в том числе и из пластмасс, пригодных для прессования и литья.

Предмет изобретения

Способ изготовления тороидальных магнитопроводов пз железоникелевых сплавов, например из пармаллоев, путем навивки магнитной цепи, отжига, укладки в защитный

20 футляр с демпфирующим веществом, сохраняющим эластичность, например вазелинообразным, и последующей установки крышки футляра, отличающийся тем, что, с целью герметизации магнитопроводов, перед

25 установкой крышки футляров заливают сверху поли мер изующимся составом, например, на основе кремнийорганического каучука.
