Способ анодного окисления алюминия для электролитических конденсаторов

Способ анодного окисления алюминия для электролитических конденсаторов

Иллюстрации

Показать все

Реферат

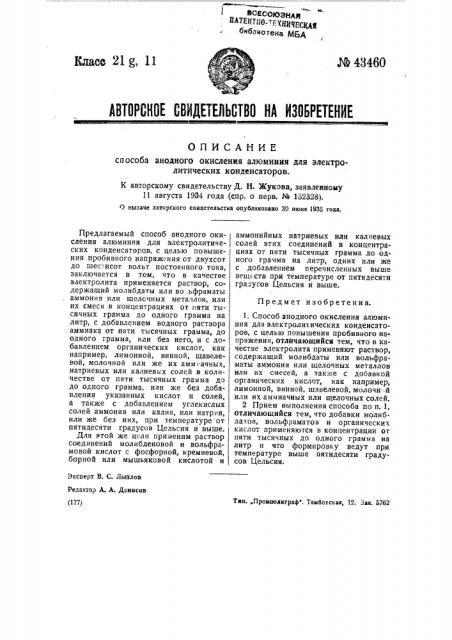

ВС ЕСТ(Р;ЩА1

""1Е" 110- ЛНИ ТЕСщу библиотена МБА

Власе 21g, 11

Ah 43460

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ способа анодного окисления алюминия для электролитических конденсаторов.

К авторскому свидетельству Д. Н. Жукова, заявленному

11 августа 1934 года (спр. о перв. № 152328).

0 выдаче авторского свидетельства опубликовано 30 июня 1935 гола.

Пр едм ет изобретения.

Экспеот В. С. Лызлов

Редактор А. А. Денисов (177) Предлагаемый способ анодного окисления алюминия для электролитических конденсаторов, с целью повышения пробивного напряжения от двухсот до шес".исот вольт постоянного тока, заключается в том, что в качестве электролита применяется раствор, содержащий молибдаты или во..ьфраматы аммония или щелочных металлов, или их смеси в концентрациях от пяти тысячных грамма до одного грамма на литр, с добавлением водного раствора аммиака от пяти тысячных грамма, до одного грамма, или без него, и с добавлением органических кислот, как например, лимонной, винной, щавелевой, молочной или же их амм ачных, натриевых или калиевых солей в количестве от пяти тысячных грамма до до одного грамма, или же без добавления указанных кислот и солей, а также с добавлением углекислых солей аммония или калия, или натрия, или же без них, при температуре от пятидесяти градусов Цельсия и выше.

Для этой же цели применим раствор соединений молибденовой и вольфрамовой кислот с фосфорной, кремневой, борной или мышьяковой кислотой и аммонийных натриевых или калиевых солей этих соединений в концентрациях от пяти тысячных грамма до одного грамма на литр, одних или же с добавлением перечисленных выше веществ при температуре от пятидесяти градусов Цельсия и выше.

1. Способ анодного окисления алюминия для электроли ических конденсаторов, с целью повышения пробивного напряжения, отлйчающийся тем, что в качестве электролита применяют раствор, содержащий молибдаты или вольфраматы аммония или щелочных металлов или их смесей, а также с добавкой органических кислот, как например, лимонной, винной, щавелевой, молочн и или их аммиачных или щелочных солей.

2 Прием выполнения способа по и. 1, отличающийся тем, что добавки молибдатов, вольф раматов и органических кислот применяются в концентрации от пяти тысячных до одного грамма на литр и что формировку ведут при температуре выше пятидесяти градусов Цельсия. тип. „Проиполиграф . Тамбовская, 12. Зак. 3762
