п11 434939

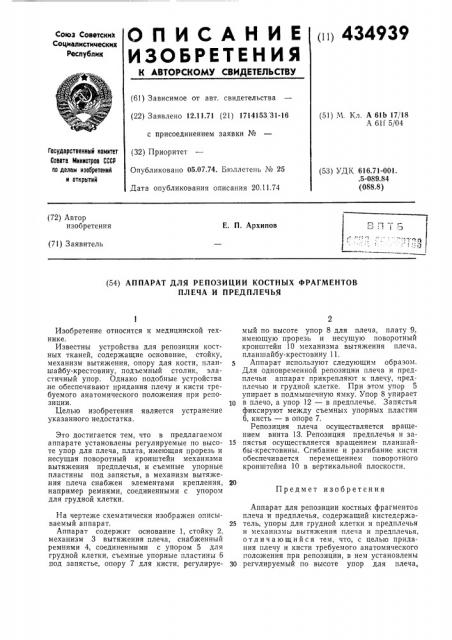

ОПИСАНИЕ

ИЗОБРЕТЕН Nfl

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 12.11.71 (21) 1714153 31-16 с присоединением заявки № (32) Приоритет

Опубликовано 05.07.74. Бюллетень № 25

Дата опубликования описания 20.11.74 (51) М, Кл. А 61Ь 17/18

А 611 5/04

Государственный камнтет

Савета Мнннстрав СССР па делам нзааретеннй н аткрытнй (53) УДК 616.71-001. .5-089.84 (088.8) (72) Автор изобретения

Е. П. Архипов (71) Заявитель (54) АППАРАТ ДЛЯ РЕПОЗИЦИИ КОСТНЪ|Х ФРАГМЕНТОВ

ПЛЕЧА И ПРЕДПЛЕЧЬЯ

Предмет изобретения

Изобретение относится к медицинской технике.

Известны устройства для репозиции костных тканей, содержащие основание, стойку, механизм вытяжения, опору для кости, планшайбу-крестовину, подъемный столик, эластичный упор. Однако подобные устройства ,не обеспечивают придания плечу и кисти требуемого анатомического положения при репозиции.

Целью изобретения является устранение указанного недостатка.

Это достигается тем, что в предлагаемом аппарате установлены регулируемые по высоте упор для плеча, плата, имеющая прорезь и несущая поворотный кронштейн механизма вытяжения предплечья, и съемные упорные пластины под запястья, а механизм вытяжения плеча снабжен элементами крепления, например ремнями, соединенными с упором для грудной клетки.

На чертеже схематически изображен описываемый аппарат.

Аппарат содержит основание 1, стойку 2, механизм 3 вытяжения плеча, снабженный ремнями 4, соединенными с упором 5 для грудной клетки, съемные упорные пластины 6 под запястье, опору 7 для кисти, регулируемый по высоте упор 8 для плеча, плату 9, имеющую прорезь и несущую поворотный кронштейн 10 механизма вытяжения плеча, планшайбу-крестовину 11.

Аппарат используют следующим образом.

Для одновременной репозиции плеча и предплечья аппарат прикрепляют к плечу, предплечью и грудной клетке. При этом упор 5 упирает в подмышечную ямку. Упор 8 упирает

10 в плечо, а упор 12 — в предплечье. Запястья фиксируют между съемных упорных пластин

6, кисть — в опоре 7.

Репозиция плеча осуществляется вращением винта 13. Репозиция предплечья и за15 пястья осуществляется вращением планшайбы-крестовины. Сгибание и разгибание кисти обеспечивается перемещением поворотного кронштейна 10 в вертикальной плоскости.

Аппарат для репозиции костных фрагментов плеча и предплечья, содержащий кистедержа25 тель, упоры для грудной клетки и предплечья и механизмы вытяжения плеча и предплечья, отличающийся тем, что, с целью придания плечу и кисти требуемого анатомического положения при репозиции, в нем установлены

30 регчлируемый по высоте упор для плеча, пла1а, имеющая прорезь и несущая поворот,ный кронштейн механизма вытяжения предплечья, и съемные упорные пластины под запястье, а механизм вытяжения плеча снаб кен элементами крепления, например ремнями, соединенными с упором для грудной клетки
