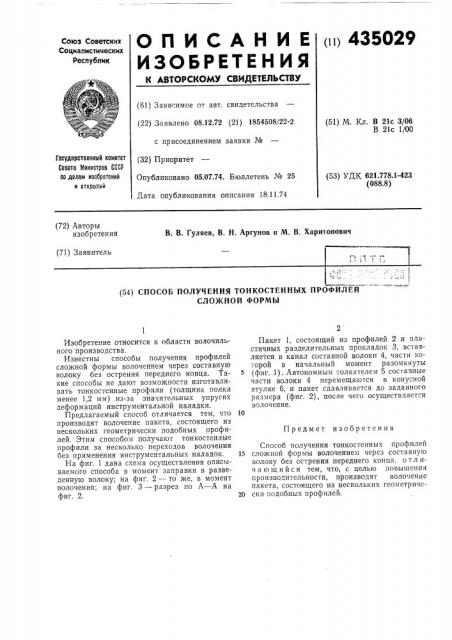

(11) 435029

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 08.12.72 (21) 1854508/22-2 с присоединением заявки № (32) Приоритет

Опубликовано 05.07.74. Бюллетень № 25

Дата опубликования описания 18.11.74 (51) М. Кл. В 21с 3/06

Б 21с 1/00

Государственнь1й комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 621.778.1-42,3 (088.8) (72) Авторы изобретения

В. В. Гуляев, В. Н. Аргунов и М. В. Харитонович (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ ТОНКОСТЕННЫХ ПРОФИЛЕЙ

СЛОЖНОЙ ФОРМЫ

Предмет изобретения

Изобретение относится к области волочильного производства.

Известны способы получения профилей сложной формы волочением через составную волоку без острения переднего конца. Такие способы не дают возможности изготавливать тонкостенные профили (толщина полки менее 1,2 мм) из-за значительных упругих деформаций инструментальной наладки.

Предлагаемый способ отличается тем, что производят волочение пакета, состоящего из нескольких геометрически подобных профилей. Этим способом получают тонкостенные профили за несколько переходов волочения без применения инструментальных наладок.

На фиг. 1 дана схема осуществления описываемого способа в момент заправки в разведенную волоку; на фиг. 2 — то же, в момент волочения; на фиг. 3 — разрез по А — А на фиг. 2.

Пакет 1, состоящий из профилей 2 и пластичных разделительных прокладок 3, вставляется в канал составной волоки 4, части которой в начальный момент разомкнуты (фиг. 1). Автономным толкателем 5 составные части волоки 4 перемещаются в конусной втулке 6, и пакет сдавливается до заданного размера (фиг. 2), после чего осуществляется волоче.ние.

Способ получения тонкостенных профилей

15 сложной формы волочением через составную волоку без острения переднего конца, о т л ич а и шийся тем, что, с целью повышения производительности, производят волочение пакета, состоящего из нескольких геометриче20 скп подобных профилей.
