(ii) 435036

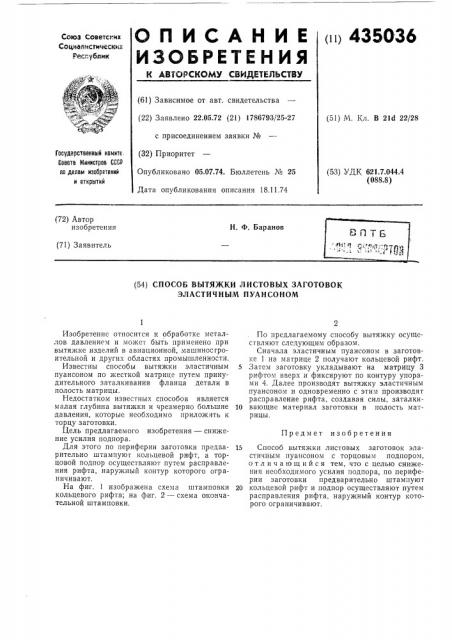

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Р8сГубпик (61) Зависимое от авт. свидетельства (22) Заявлено 22,05.72 (21) 1786793/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 05.07.74. Бюллетень № 25

Дата опубликования описания 18.11.74 (51) М. Кл. В 21d 22/28

Государственный комите, Совета е1инистров СССР оа делам изобретений и открытий (53) УДК 621.7.044.4 (088.8) (72) Автор изобретения

H. Ф. Баранов (71) Заявитель . 4 1, дт. ° ъ т (54) СПОСОБ ВЫТЯЖКИ ЛИСТОВЫХ ЗАГОТОВОК

ЭЛАСТИЧНЫМ ПУАНСОНОМ

Изобретение относится к обработке металлов давлением и может быть применено при вытяжке изделий в авиационной, машиностроительной и других областях промышленности.

Известны способы вытяжки эластичным пуансоном по жесткой матрице путем принудительного заталкивания фланца детали в полость матрицы.

Недостатком известных способов является малая глубина вытяжки и черезмерно большие давления, которые необходимо приложить к торцу заготовки.

Цель предлагаемого изобретения — снижение усилия подпора.

Для этого по периферии заготовки предварительно штампуют кольцевой рифт, а торцовой подпор осуществляют путем расправления рифта, наружный контур которого ограничивают.

На фиг. 1 изображена схема штамповки кольцевого рифта; на фиг. 2 — схема окончательной штамповки, По предлагаемому способу вытяжку осуществляют следующим образом.

Сначала эластичным пуансоном в заготовке 1 на матрице 2 получают кольцевой рифт.

5 Затем заготовку укладывают на матрицу 3 рифтом вверх и фиксируют по контуру упорами 4. Далее производят вытяжку эластичным пуансоном и одновременно с этим производят расправление рифта, создавая силы, заталки10 вающие материал заготовки в полость матрицы.

Предмет изобретения

15 Способ вытяжки листовых заготовок эластичным пуансоном с торцовым подпором, отличающийся тем, что с целью снижения необходимого усилия подпора, по периферии заготовки предварительно штампуют

20 кольцевой рифт и подпор осуществляют путем расправления рифта, наружный контур которого ограничивают.

435036

Составитель Г. Смирнов

Техред A. Дроздова

Корректоры: В. Петрова и О. Данишева

Редактор Л. Бурова

Типография, пр. Сапунова, 2

Заказ 3118/17 Изд. № 996 Тираж 837 Подписное

ЦНИИПИ Государственного комптета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5
