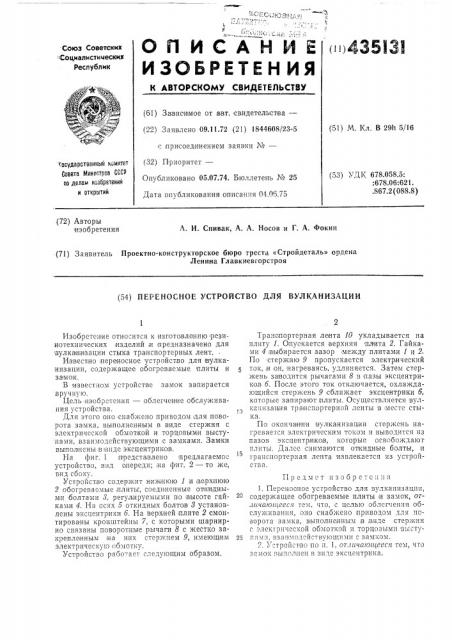

ОЛИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ВтОРСКОМУ СВИДЕтЕЛЬСТВ (I I)435 I3ll

Союз Советских

: Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 09.11.72 (21) 1844608/23-5 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 05.07.74. Бюллетень N 25

Дата опубликования описания 04.0о.75 (51) М. Кл. В 29h 5/16 гасударственный комитет

Совета Мнннотроа СССР оо делам нвооретеннй н открытий (53) 1ДК 678.058 о.

:678.06:621.

867 2(088 8) (72) Авторы изобретения

А. И. Спивак, A. А. Носов и Г. А. Фокин (71) Заявитель Проектно-конструкторское бюро треста «Стройдеталь» ордена

Ленина Главкиевгорстроя (54) ПЕРЕНОСНОЕ УСТРОЙСТВО ДЛЯ ВУЛ1 АНИЗАЦИИ

Изобретение относится к изготовлению резинотехнических изделий,и предназначено для вулка низации стыка транспортерных лент..

Известно;переносное устройство для вулканизации, содержащее обогреваемые плиты и за мок.

В извест!!ох! устройстве замок запирается вручную.

Цель изобретения — облегчение обслугживания устройства.

Для этого оно снаожено приводогм для поворота замка, выполненным в виде стержня с электрической обмоткой и торцовыми выступами, .взаимодействующими с замками. Замки выполнены в виде эксцентриков.

На фиг. 1 представлено предлагаемое устройство, в>!д опереди; на фиг. 2 — то же, вид сбоку.

Устроиство содер>кит нижнюю 1 и верхнюю

2 обогреваемые,плитьг, соединенные откидными болтами 8, регулируемыми по высоте гайками 4. На осях 5 откидных болтов 8 установ.лены эксцентрики б. Ча верхней плите 2 смонтированы кронштейны 7, с которыми шарнирно связаны поворотные рычаги 8 с жестко закрепленным на них стержнем 9, имеющим электрическу!о обмотку.

Устройство рабо-ает следующим образом.

Транспортерная лента 10 укладывается на плиту 1. Опускается верхняя плита 2. Гайками 4 выбирается зазор между плитами 1 и 2.

По стержню 9 пропускается электрический ток, и он, нагреваясь, удлиняется. Затем стер>кень за водится рычагами 8 в пазы эксцентриков б. После этого ток отключается, охлаждающийся стержень 9 сближает эксцентрики б; которые запирают плиты. Осуществляется вулкаиизация транспортерной ленты в гмссте стыка.

По оконча н ии вулканизации стержень нагревается электрическим током и выводится из пазов эксцентриков, которые освобождают плиты. Далее снима!отся откидные болты, и !

5 транспортерная лента извлекается из устройства.

Предмет изооретси;!я

1. Переносное устройство для вулканпзации, содержащее обогреваемые плиты и замок, от.!!тчаюи;ееся тем, что, с целью облегчения обслуживания, оно снабжено приводом для поворота замка, выполненным в,виде стержня с электрической обмоткой и торцозыми высту25 H;".II:I. вза1!>!одсЙству!ощи !и с замком.

".. Устройство по п. 1, отличающееся тем, что за>!Oк ) üï!.ëïåII в зидс эксцентрика.

435131

Фиг. 1 (О а р
