Устройство для извлечения каркасов покрышек из опрессовочной диафрагмы
Иллюстрации
Показать всеРеферат

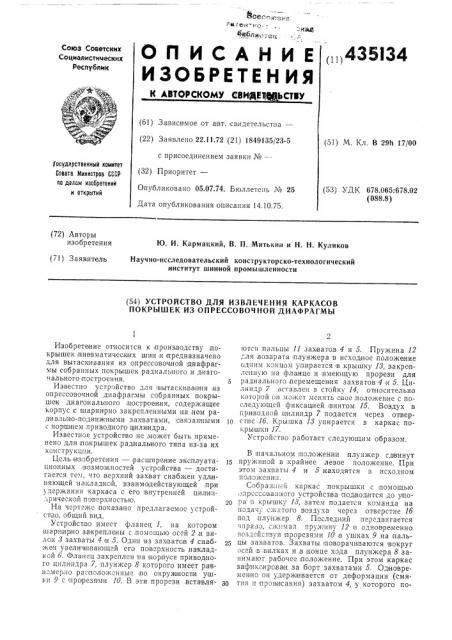

(„) 435I34
ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Сов1ивлистимеских
Республик
К АВТОР СХОМУ СВИДЕ, ЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 22.11 72 (21) 1849135/23-5 с присоединением заявки М— (32) Приоритет—
Опубликовано 05.07.74. Бюллетень N 25
Дата опубликования описания 14.10.75. (51) М. Кл, В 29h 17/00 государственный комитет
Совета Министров СССРоа делам изобретений и открытий (53) УДК 678.065:678.02 (088.8) (72) Авторы изобретения
Ю. И. Кармацкий, В. П. Митькин и H. Н. Куликов
Научно-исследовательский конструкторско-технологический институт шинной промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗВЛЕЧЕНИЯ КАРКАСОВ
ПОКРЫШЕК ИЗ ОПРЕССОВОЧНОЙ ДИАФРАГМЪ|
Изобретение относится к производству покрышек пневматических шин .и )предназначено для вытаск)ивания из опрессовочной )диафрагмы собранных покрышек радиального и д иагонального построения.
Известно устройство для вытаскивания из опрессовочной диафрагмы собранных покрышек диаго нального построения, содержащее корлус;с шарни рно закрепленными на,нем радиально-псдвижными захватами, связанными поршнем .приводного цилиндр а.
Известное устройство не может быть применено для покрышек радиального типа из-за их конструкции.
Цель )изобретения — расширение эксплуатационHbIx возможностей устройства — достигается тем, что,верхний захват снабжен удл иняющей накладкой, взаимодействующей при удержании каркаса с его внутренней цил индрической поверхностью.
На черте?кс показано предлагаемое устройство, общий вид.
Устройств о имеет фланец 1, на котором шарнир)но закреплены с.помощью осей 2,и вилок 8 захваты 4 и 5. Один из захватс)в 4 снабжен увелич ивающей ето поверхность, накладкой б. Фланец закреплен на корпусе приводного цилиндра 7, плунжер 8 которого имеет ра вномерио ратполо?конные,по окруж|ности ушI » 9 с прорезями 10. В эти прорези,вставляются пальцы 11 зах)ватов 4 и 5. Пружина 12 ,",ля,возврата плунжера в исходное положение одним концом упирается iB крышку 13, закрепленную на фланце и имеющую прорези для радиального перемещения захватов 4 и 5. Цилиндр 7,вставлен в стойку 14, относительно
I 0TopoÉ с )) может ?Ic)IiITa евое;положение c IIoследующей фиксацией )винтом 15. Воздух в гриводной ц илиндр 7 по дается через îтвер1р стие 1б. 1(рышка 18 упирается в каркас покрышки 17.
Устройство работает следующим образом, В )начальном;положении II tIvH?Keр сдвинут
15 пружиной в крайнее левое положение. При этом захваты 4 и 5 находятся в исходном поло?кониlI..
Собранный каракас покрышки с,помощью ,)прессованного устройства подводится до у пора в крышку 1 ?, .затем подается команда на подачу сжатого воздуха через отверстие 16 под,плун?кер 8. Последний передвигается
)право, с?княжая пружину 12 н одно|временно воздействуя )IIpopcçÿìè 10,в ушках 9 на пальцы захватов. Захваты )поворачиваются вокруг осей в,вилках и,в конце хода плунжера 8 занимают рабочее положение. При этом каракас зафиксирова н за .борт захватами 5. Одновременно он удерж ивается от деформации (смяЗр тня н прови)сания) захватом 4, у которого по435134
eeðõíîñòü контакта с,каркасом больше, чем у важатов 5 .
Когда необходимо снять каркас, .плу нжер уходит в крайнее левое 1положение, захваты возвращаются в исходное положение. Затем цикл повторяется.
Пр cäìåò и зоб р ет ения
Устройство для из влечения каркасов .покрышек из опрессовочной диафрагмы, содержаСоставитель О. Овчинников
Техред Е. Селезнева Корректор В. Брыксина
Редактор Г. Ивченкова
Заказ 978 Изд, №1 Тираж 651 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография № 4 Союзполиграфпрома, Москва, 121019, ул, Маркса — Энгельса, 14
/6 аЯ щее корпус с шарнирно закрепленными на нем радиально-подвижными захватами, связанными с .поршнем пр иводного цилиндра. отличающееся, тем, что, с целью расши,". ния
5 экспл;атационных возможност " устройства, верхний захват снабжен удлиняющей накладкой,,взаииодейстзующей лри удержании каркаса с его внутренней цили|ндрической поверхностью. .10
