Способ нанесения покрытия из порошкообразных материалов на внутреннюю поверхность трубы

Способ нанесения покрытия из порошкообразных материалов на внутреннюю поверхность трубы

Иллюстрации

Показать все

Реферат



ш1 435I48

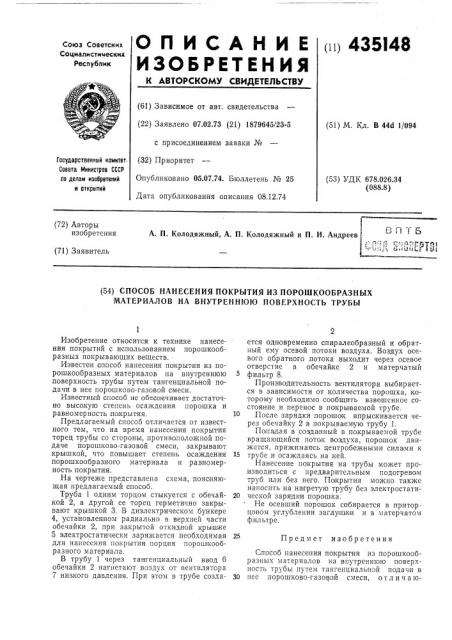

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 07.02.73 (21) 1879645/23-5 с присоединением заявки № (32) Приоритет

Опубликовано 05.07.74. Бюллетень № 25

Дата опубликования описания 08.12.74 (51) М, Кл. В 446 1/094

Гасударственный комитет, Совета Министров СССР аа делам изабрвтвний и открытий (53) УДК 678.026.34 (088.8) t р rI- -+

А. П. Колодяжный, А. П. Колодяжный и П. И. Андреев1 . ; 3 Й Рть| (72) Авторы изобретения (71) Заявитель (54) СПОСОБ НАНЕСЕНИЯ ПОКРЫТИЯ ИЗ ПОРОШКООБРАЗНЫХ

МАТЕРИАЛОВ HA ВНУТРЕННЮЮ ПОВЕРХНОСТЪ ТРУБЫ

Предмет изобретения

Изобретение относится к технике нанесения покрытий с использованием порошкообразных покрывающих веществ.

Известен способ нанесения IIQIKpbITH5I из порошкообразных материалов на внутреннюю поверхность трубы путем тангенциальной подачи в нее порошково-газовой смеси.

Известный способ не обеспечивает достаточно высокую степень осаждения порошка и равномерность, покрытия, Предлагаемый способ отличается от известного тем, что на время нанесения покрытия торец трубы со стороны, противоположной подаче порошково-газовой смеси, закрывают крышкой, что повышает степень осаждения порошкообразного материала и равномерность покрытия.

На чертеже представлена схема, поясняющая .предлагаемый способ.

Труба 1 одним торцом стыкуется с обечайкой 2, а другой ее торец герметично закрывают крышкой 3. В диэлектрическом бункере

4, установленном радиально в верхней части обечайки 2, при закрытой откидной крышке

5 электростатически заряжается необходимая для нанесения покрытия порция порошкообразного материала.

В трубу 1 через тангенциальный ввод б обечайки 2 нагнетают воздух от вентилятора

7 низкого давления. При этом в трубе создается одновременно спиралеобразный и обратный ему осевой потоки воздуха. Воздух осевого обратного потока выходит через осевое отверстие в обечайке 2 и матерчатый фильтр 8.

Производительность вентилятора выбирается в зависимости от количества порошка, .которому необходимо сообщить взвешенное состояние и перенос в покры ваемой трубе. ,После зарядки порошок впрыскивается через обечайку 2 в покрываемую трубу 1.

Попадая в созданный в покрываемой трубе вращающийся поток воздуха, порошок движется, прижимаясь центробежными силами к

15 трубе и осаждаясь на ней.

Нанесение по крьттия на трубы может производиться с предварительным подогревом труб или без него. Покрытия можно также наносить на нагретую трубу без электростати20 ческой зарядк|и порошка.

Не осевший порошок собирается в приторцовом углублении заглу шк и и в матерчатом фильтре.

Способ нанесения покрытия из порошкообразных материалов на внутреннюю поверхность трубы путем тангенциальной подачи в

30 нее порошково-газовой смеси, о т л и ч а ю435148

Составитель Л. Янковская

Техред Е. Селезнева

Редактор И. Иванченкова

Корректор А. Степанова

Заказ 3208/18 Изд. № 975 Тираж 456 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 щи й,с я тем, что, с целью повышения степени осажения порошкообразного материала и равномерности покрытия, на время нанесения покрытия торец трубы со стороны, противоположной подаче порошково-газовой смеси, закрывают крышкой.
