Устройство для удаления газа из межконусного пространства доменной печи

Устройство для удаления газа из межконусного пространства доменной печи

Иллюстрации

Показать все

Реферат

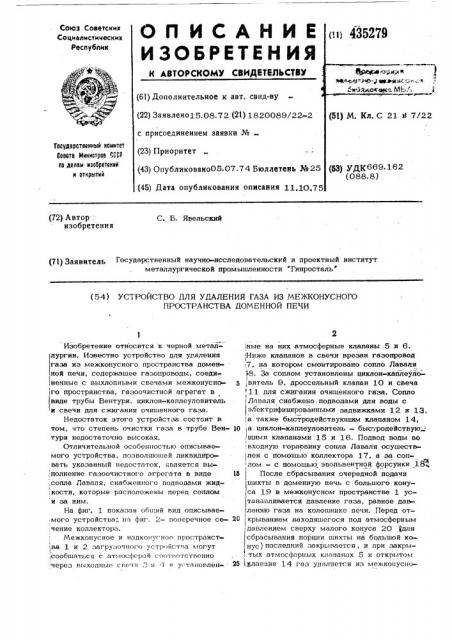

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалисти!4еских

Республик! к ) я "с! ;.:1

Ь. ; у !»ЕЮЮ (61) Дополнительное к авт. свид-ву (22) Заявлено15.08.72 (21) 1820089/22 2 с присоединением заявки № (23) Приоритет (43) Опубликоваио05.07.74 Бюллетень № 25 (45) Дата опубликования описания 11.10.75

Ы 7/22

Государственный комитат

C088T& Министров СССР но делам изооретвний и открытий (72) Автор . изобретения

С. Б. Явельский (71) Заявитель Государственный научно-исследовательский и проектный институт металлургической промышленности "Гипросталь" (54) УСТРОЙСТВО llJIH УДАЛЕНИЯ ГАЗА ИЗ МЕЖКОНУСНОГО

ПРОСТРАНСТВА ДОМЕННОЙ ПЕЧИ

Изобретение относится к черной металлургии. Известно устройство для удаления газа из межконусного пространства доменной печи, содержашее газопроводы, соеди ненные с выхлопными свечами межконуснъ-! го пространства, газоочистной агрегат в ! виде трубы Вентури, циклон-каплеуловитель и свечи для сжигания очишенного газа, Недостаток этого устройства состоит в том, что степень очистки газа в трубе Вен- 10 тури недостаточно высокая.

Отличительной особенностью описываемого устройства, позволяюшей ликвидировать указанный недостаток, является вы-! полнение газоочистного агрегата в виде 15 ,сопла Лаваля, снабженного подводами жид-! кости, которые расположены перед соплом и за ним.

На фиг. 1 показан обший вид описывае.мого устройства,, на фиг. "- поперечное се- 20

;чение коллектора.

Межконусное и падко!!у< нов пространстI ! ва 1 и 2 загрузочного устр !йстпа могут ! ,.сообшаться с атл!ос<1!ерой соотl!(Tc÷венно через выходные свечи 3 и .1 уетановлен! ные на них атмосферные клапаны S и 6. !

Ниже клапанов в свечи врезан газопровод !

7, на котором смонтировано сопло Лаваля т8. За соплом установлены циклон-каплеуло,витель 9, дроссельный клапан 10 и свеча ll для сжигания очишенного газа. Сопло ! !

Лаваля снабжено:подводами для воды с ! электрифицированными задвижками 12 и 13, !а также быстродействуюшим клапаном 14, а циклон-каплеуловитель - быс. родействую» шими клапанами 15 и 16. Подвод воды во входную горловину сопла Лаваля осушеств1лен с помошью коллектора 17, а за соп JIOM — с HOMOIgbN 390llbBPHTHON форсунки 1 Ф

После сбрасывания очередной подачи шихты в доменную печь с большого кону са 19 в межконусном пространстве 1 устанавливается давление газа, равное даьлению газа на колошнике печи. Перед от-! крыванием находяшегося под атмосферным давлением сверху малого конуса 20 балля сбрасывания порции шихты иа большой конус) последний закрывается, и при закры; тых атмосферных клапанах 5 и открытом (клапане 14 газ удаляется из межкопусно43.5279

8 коллектор чистого газа

A-A

Тираж 6gg

Изд. М gg

Подписное

ro пространства, поступа. в сопло Лаваля. Отношение давления газа на выходе из сопла к давлению ца входе меньше 05. O

Зтнм сойцакФситДгсловия для получения в с ". сопле сиеркжритических скоростей газового потока { :350 м/сек). В результате турбулцзации гаэово. о потока и дробле-

I ння струй воды, подаваемой в сопло, обеспечивается высокая, степень очистки газа от пыли, которая смачивается водой, коа гулир,: тся, а затем через циклон-каплеуловит ль отводится иэ системы в виде шлама.

Очищенный газ поступает либо на све чи 11 для с:жнгапия, либо в коллектор чпс"oro доменного газа со свечей 11 на: коллектор или наоборот осушествляется клапанами 15 и 1б. При работе газоочистки на свечу 11 используют дроссельный клапан 10, с помошью которого поддерживают давление геэа, равное давлению в коллекторе чистого газа (1000 мм вод. ст)

По достиж, ццн в межкоцусном пространстве давления 1000 мм вод. ст. (при роботе ца се:!у j j ) клвпа1и4 15 и 14 автоматически закрываются, и открываются клапаны 5, в результате чего остатки газа иэ межконусного пространства 1 сбрасываются через свечи 3 в атмосферу.

Перед открыванием верхних тарельча тых клапанов 21 при наличии избыточного давления в надконусном пространстве

2 выпуск газа из этого пространства производится аналогично описанному с исполь. зованием в конце выпуска клапанов 6 и свечей 4.

Предмет изобретения

Я Устройство для удаления газа иэ межконусного пространства дЬменной печи, содержашее газопроводы, соединенные с выхлопными свечами межконусного пространства, газоочистной агрегат, циклон20 каплеуловитель и свечи для сжигания очишенного газа, о т л и ч а ю ш е е с я тем, что с целью повышения степени очист,ки газа, газоочистной агрегат выполнен в виде сопла Лаваля и снабжен подводами

25 жидкости, расположенными перед соплом

«и эа ним.
