Реферат

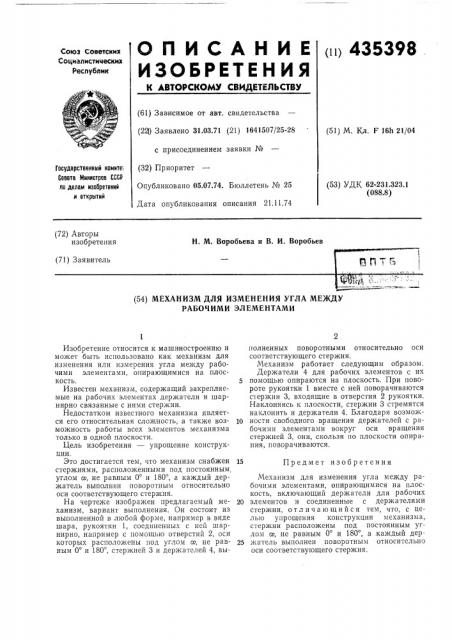

О П И С А Н И Е (п) 435398

ИЗОБРЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22() Заявлено 31.03.71 (21) 1641507/25-28 с присоединением заявки № (32) Приоритет

Опубликовано 05.07.74. Бюллетень № 25

Дата опубликования описания 21.11.74 (51) М. Кл. F 16h 21/04

Государственный комито

Совета Министров СССР во делам изобретений и открытий (53) УДК 62-231.323.1 (088.8) (72) Авторы изобретения

H. М. Воробьева и В. И. Воробьев

Ц ц, Г, (71) Заявитель (54) МЕХАНИЗМ ДЛЯ ИЗМЕНЕНИЯ УГЛА МЕЖДУ

РАБОЧИМИ ЭЛЕМЕНТАМИ

Изобретение относится к машиностроению и может быть использовано как механизм для изменения или измерения угла между рабочими элементами, опирающимися на плоскость.

Известен механизм, содержащий закрепляемые на рабочих элементах держатели и шарни рно связанные с ними стержни.

Недостатком известного механизма является его относительная сложность, а также возможность работы всех элементов механизма только в одной плоскости.

Цель изобретения — упрощение конструкции.

Это достигается тем, что механизм снабжен стержнями, расположенными под постоянным углом а, не равным 0 и 180, а каждый держатель выполнен поворотным относительно оси соответствующего стержня.

На чертеже изображен предлагаемый механизм, вариант выполнения. Он состоит из выполненной в любой форме, например в виде шара, рукоятки 1, соединенных с ней шарнирно, например с помощью отверстий 2, оси которых расположены под углом а, не равным 0 и 180, стержней 3 и держателей 4, выполненных поворотными относительно оси соответствующего стержня.

Механизм работает следующим образом.

Держатели 4 для рабочих элементов с их помощью опираются на плоскость. При повороте рукоятки 1 вместе с ней поворачиваются стержни 3, входящие в отверстия 2 рукоятки.

Наклоняясь к плоскости, стержни 3 стремятся наклонить и держатели 4. Благодаря возмож10 ности свободного вращения держателей с рабочими элементами вокруг оси вращения стержней 3, они, скользя по плоскости опирания, поворачиваются.

15 Предмет изобретения

Механизм для изменения угла между рабочими элементами, опирающимися на плоскость, включающий держатели для рабочих

20 элементов и соединенные с держателями стержни, отличающийся тем, что, с целью упрощения конструкции механизма, стержни расположены под постоянным углом а; не равным 0 и 180, а каждый дер25 катель выполнен поворотным относитсльно оси соответствующего стержня.

435398

Редактор Е. Сотник

Корректоры: Л. Корогод и А. Николаева

Заказ 3152/12 Изд. М 978 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Э, Штукарев

Техред Е. Селезнева
