Реферат

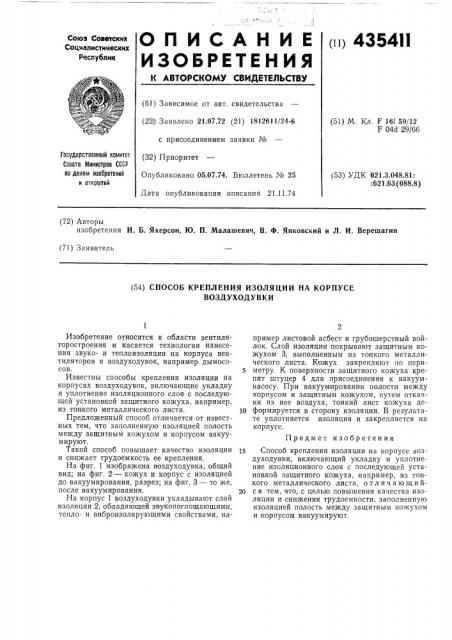

1, ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ш1 4354ll

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22I) Заявлено 21.07.72 (21) 1812611/24-6 с присоединением заявки № (32) Приоритет

Опубликовано 05.07.74. Бюллетень № 25

Дата опубликования описания 21.11.74 (51) М. Кл. F 161 59/12

F 04cI 29/66

Государственный комитет

Совета е1иниотров СССР па делам изобретений и открытий (») УДК 621.3.048.81:

:621.63 (088.8) (72) Авторы изобретения И. Б. Якерсон, Ю. П. Малашевич, В. Ф. Янковский и Л. И. Верещагин (71) Заявитель (54) СПОСОБ КРЕПЛЕНИЯ ИЗОЛЯЦИИ НА КОРПУСЕ

ВОЗДУХОДУВКИ

Изобретение относится к области вентиляторостроения и касается технологии нанесения звуко- и теплоизоляции на корпуса вентиляторов и воздуходувок, например дымососов.

Известны способы крепления изоляции на корпусах воздуходувок, включающие укладку и уплотнение изоляционного слоя с последующей установкой защитного кожуха, например, из тонкого металлического листа.

Предложенный способ отличается от известных тем, что заполненную изоляцией полость между защитным кожухом и корпусом вакуум ируют.

Такой способ повышает качество изоляции и снижает трудоемкость ее крепления.

На фиг. 1 изображена воздуходувка, общий вид; на фиг. 2 — кожух и корпус с изоляцией до вакуумирования, разрез; на фиг. 3 — то же, после вакуумирования.

На корпус 1 воздуходувки укладывают слой изоляции 2, обладающей звукопоглощающими, тепло- и виброизолирующими свойствами, например листовой асбест и грубошерстный войлок. Слой изоляции покрывают защитным кожухом 3, выполненным из тонкого металлического листа. Кожух закрепляют по пери5 метру. К поверхности защитного кожуха крепят штуцер 4 для присоединения к вакуумнасосу. При вакуум ировании полости между корпусом и защитным кожухом, путем откачки из нее воздуха, тонкий лист кожуха де10 формируется в сторону изоляции. В результате уплотняется изоляция и закрепляется на корпусе.

Предмет изобретения

1s Способ крепления изоляции на корпусе воздуходувки, включающий укладку и уплотнение изоляционного слоя с последующей установкой защитного кожуха, например, из тонкого металлического листа, о т л и ч а ю щ и й20 с я тем, что, с целью повышения качества изоляции и снижения трудоемкости, заполненную изоляцией полость между защитным кожухом и корпусом вакуумируют.

43б411! Риг.1
