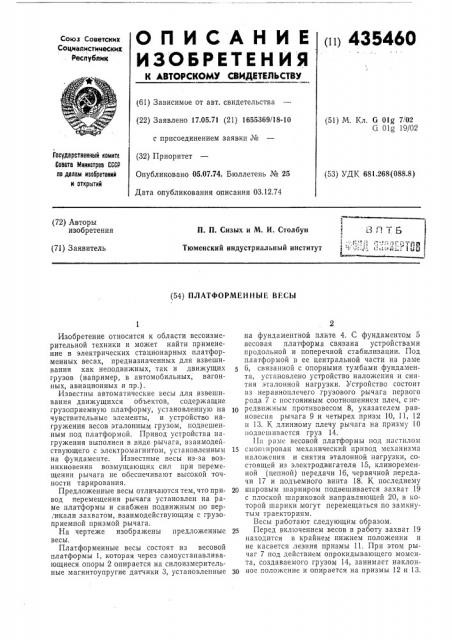

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (и) 435460

Союз Советских

Социалистимеских

- Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 17.05.71 (21) 1655369/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 05.07.74. Бюллетень № 25

Дата опубликования описания 03.12.74 (51) М. Кл. б 01g 7/02

01 g 19/02

Государственный комите

Совета Министров СССР по делам изобретений и открытий (53) УДК 681.268(088.8) (72) Авторы изобретения

П. П. Сизых и М. И. Столбун

Тюменский индустриальный институт (71) Заявитель (54) ПЛАТФОРМЕН11ЫЕ ВЕСЫ

Изобретение относится к области весоизмерительной техники и может найти применение в электрических стационарных платформенных весах, предназначенных для взвешивания как неподвижных, так и движущих грузов (например, в автомобильных, вагонных, авиационных и пр.) ..

Известны автоматические весы для взвешивания движущихся объектов, содержащие грузоприемную плат форму, установленную на чувствительные элементы, и устройство нагружения весов эталонным грузом, подвешенным под платформой. Привод устройства нагружения выполнен в виде рычага, взаимодействующего с электромагнитом, установленным на фундаменте. Известные весы из-за возникновения возмущающих сил при перемещении рычага не обеспечивают высокой точности тарирования.

Предложенные весы отличаются тем, что привод перемещения рычага установлен на раме платформы и снабжен подвижным по вер. икали захватом, взаимодействующим с грузоприемной призмой рычага.

На чертеже изображены предложенные весы.

Платформенные весы состоят из весовой платформы 1, которая через самоустанавливающиеся опоры 2 опирается на силоизмерительные магнитоупругие датчики 3, установленные на фундаментной плите 4. С фундаментом 5 весовая платформа связана устройствами продольной и поперечной стабилизации. Под платформой в ее центральной части на раме

6, связанной с опорными тумбами фундамента, установлено устройство наложения и снятия эталонной нагрузки. У стройство состоит из неравноплечего грузового рычага первого рода 7 с постоянным соотношением плеч, с»е10 редвижным противовесом 8, указателем равновесия рычага 9 и четырех призм 10, 11, 12 и 13. К длинному плечу рычага на призму 10 подвешивастся груз 14.

11а раме весовой платформы под настилом

15 смонтирован механический привод механизма наложения и снятия эталонной нагрузки, состоящей из электродвигателя 15, клиноременной (цепной) передачи 16, червячной передачи 17 и подъемного винта 18. К последнему

2р шаровым шарниром подвешивается захват 19 с плоской шариковой направляющей 20, в которой шарики могут перемещаться по замкнутым траекториям.

Весы работают следующим образом, Перед включением весов в работу захват 19 находится в крайнем нижнем положении и не касается лезвия призмы 11. При этом рычаг 7 под действием опрокидывающего момента, создаваемого грузом 14, занимает наклон«ку ное положение и опирается на призмы 12 и 13.

435460

Таким ооразом эталонный груз на силонзмерительные датчики влияния не оказывает.

В момент включения схемы весов в электрическую сеть на платформе весов не должно быть груза. В случае ухода «нуля» весов происходит автоматическая корректировка на

«нуль».

Затем блок автоматизации работы весов включает электродвигатель, вращающий червячное колесо. При этом винт 18 перемещает захват 19 верх. В тот момент, когда захват касается лезвия призмы 11, начинается процесс наложения нагрузки. При этом рычаг разворачивается относительно лезвия призмы

12. Как только рычаг 7 повертывается в горизонтальное положение (на чертеже показано штрих-пунктирной линией), срабатывает конечный переключатель и электродвигатель останавливается. Процесс приложения эталонной нагрузки к центру платформы заканчивается.

Величина приложенной нагрузки определяется весом груза 14 и соотношением короткого и длинного плеч грузового рычага.

После доведения сигнала рассогласования до допустимого значения блок автоматизации работы весов включает электродвигатель

15. в обратном направлении вращения, вследствие чего захват перемещается с рычагом вниз. Втот,момент,,когда лезвие призмы 13 плавно коснется подушки, связанной с рамой, захват отойдет от призмы 11 и нагрузка с весовой платформы полностью снимается. Затем захват опускается в свое крайнее нижнее положение, срабатывает конечный выключатель и электродвигатель останавливается.

Процесс снятия эталонной нагрузки заканчивается и весы готовы к работе.

При взвешивании, например, на весах движущихся объектов полностью устраняются динамические помехи от колебания рычага с грузом. Это возможно благодаря применению описанной схемы весов, в которой грузовой рычаг полностью изолирован от источника колебаний — весовой платформы. Кроме того, благодаря размещению привода на раме платформы под настилом, облегчается его экс10 плуатация.

Описанные весы сохраняют свои характеристики в течение длительного срока эксплуатации. Это объясняется тем, что весы с допускаемой погрешностью 0,5О О настраиваются с

15 помощью нагружающего устройства рычажной системы, погрешность которого не превышает

0,1О О. Для сохранения точности механизма приложения и снятия эталонной нагрузки грузовой рычаг с грузом закрывается кожухом

20 (не показан), который препятствует загрязнению механизма и проникновению влаги.

Предмет изобретения

25 Платформенные весы, содержащие грузоприемную платформу, опирающуюся на силоизмерительные датчики, вторичный измерительный прибор и устройство нагружения весов эталонным грузом в виде неравноплечего рычага

30 с постоянным грузом на одном из плеч и привода перемещения рычага, о т л и ч а ю щ и еся тем, что, с целью повышения точности взвешивания, привод перемещения рычага установлен на раме платформы и снабжен

35- подвижным по вертикали захватом, взаимодействующим с грузоприемной призмой рычага.
