(!!) 435525

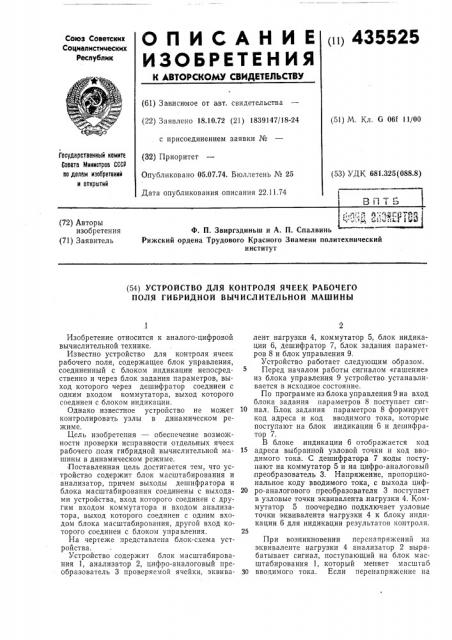

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Реслублик (61) За виси!мое от авт. свидетельства (22) Заявлено 18.10.72 (21) 1839147/18-24 с присоединением заявки № (32) Приоритет

Опубликовано 05.07.74. Бюллетень № 25

Дата опубликования описания 22.11.74 (51) М. Кл. G 06f 11/00

Госуда рстеенный комите

Совета Министраа СССР по делам изобретений и открытий (53) УДК 681.325(088.8) (72) Авторы изобретения (71) Заявитель

Ф. П. Звиргздиньш и А. П. Спалвинь

Рижский ордена Трудового Красного Знамени политехнический институт (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЯЧЕЕК РАБОЧЕГО

ПОЛЯ ГИБРИДНОЙ ВЫЧИСЛИТЕЛЬНОЙ МАШИНЫ

Изобретение относится к аналого-цифровой вычислительной технике.

Известно устройство для контроля ячеек рабочего поля, содержащее блок управления, соединенный с блоком индикации непосредственно и через блок задания параметров, выход которого через дешифратор соединен с одним входом коммутатора, выход которого соединен с блоком индикации.

Однако известное устройство не может контролировать узлы в динамическом режиме.

Цель изобретения — обеспечение возможности проверки исправности отдельных ячеек рабочего, поля гибридной вычислительной машины в динамическом режиме.

Поставленная цель достигается тем, что устройство содержит блок масштабирования и анализатор, причем выходы дешифратора и блока масштабирования соединены с выходами устройства, вход которого соединен с другим входом коммутатора и входом анализатора, выход которого соединен с одним входом блока масштабирования, другой вход которого соединен с блоко м управления.

На чертеже представлена блок-схема устройства.

Устройство содержит блок масштабирования 1, анализатор 2, цифро-аналоговый преобразователь 3 проверяемой ячейки, эквивалент нагрузки 4, коммутатор 5, блок индикации 6, дешифратор 7, блок задания параметров 8 и блок управления 9.

Устройство работает следующим образом.

Перед началом работы сигналом «гашение» из блока управления 9 устройство устанавливается в исходное состояние.

По программе из блока управления 9 на вход блока задания параметров 8 поступает сиг10 нал. Блок задания параметров 8 формирует код адреса и код вводимого тока, которые поступают на блок индикации 6 и дешифратор 7.

В блоке, индикации 6 отображается код

15 адреса выбранной узловой точки и код вводимого тока. С дешифратора 7 коды поступают на коммутатор 5 и на цифро-аналоговый преобразователь 3. Напряжение, пропорциональное коду вводимого тока, с выхода циф20 ро-аналогового преобразователя 3 поступает в узловые точки эквивалента нагрузки 4. Коммутатор 5 поочередно подключает узловые точки эквивалента нагрузки 4 к блоку индикации 6 для индикации результатов контроля.

При возникновении перенапряжений на эквиваленте нагрузки 4 анализатор 2 вырабатывает сигнал, поступающий на блок масштабирования 1, который меняет масштаб

30 вводимого тока. Если перенапряжение на

435525

Предмет изобретения

Составитель Ф. Шагиахметов

Техред В. Рыбакова Корректор 3. Тарасова

Редактор Н. Вирко

Заказ 3203!19 Изд. № 979 Тираж 651 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 эквиваленте нагрузки 4 не исчезает, делается вывод о неисправности цифра-аналогового преобразователя 3.

Устройство для контроля ячеек рабочего поля гибридной вычислительной машины, содержащее блок управления, соединенный с блоком индикации непосредственно и через блок задания параметров, выход которого через дешифратор соединен с одним входом коммутатора, выход которого соединен с блоком индикации, отл ичающееся тем, что, с целью обеспечения возможности проверки исправности отдельных ячеек рабочего поля гибридной вычислительной машины в динамическом режиме, устройство содержит блок масштабирования и анализатор, причем выходы дешифратора и блока масштабирования соединены с выходами устройства, вход которого соединен с другим входом коммутатора и входом анализатора, выход которого соединен с одним входом блока масштабирования, другой вход которого соединен с блоком управления.
