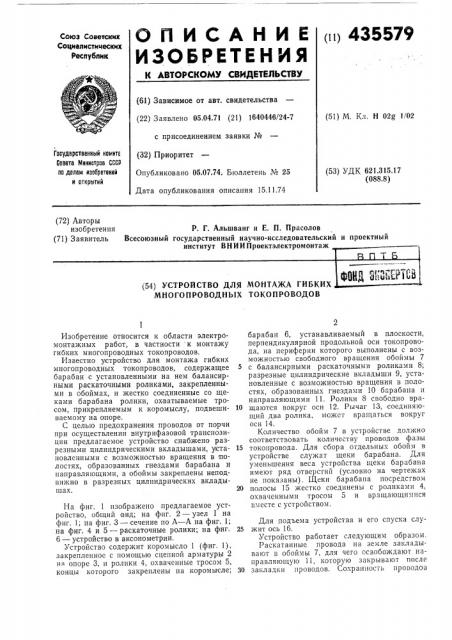

Изобретение относится к области электромонтажных работ, в частности к монтажу гибких многопроводных токопроводов.

Известно устройство для монтажа гибких многопроводных токопр оводов, содержащее барабан с установленными на нем балансирными раскаточными роликами, закрепленными в обоймах, и жестко соединенные со щеками барабана ролики, охватываемые тросом, прикрепляемым к коромыслу, подвешиваемому на опоре.

С целью предохранения проводов от порчи при осуществлении внутрифазовой транспозиции предлагаемое устройство снабжено разрезными цилиндрическими вкладышами, установленными с возможностью вращения в полостях, образованных гнездами барабана и направляющими, а обоймы закреплены неподвижно в разрезных цилиндрических вкладышах.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — сечение по А — А на фиг. 1; на фиг. 4 и 5 — раскаточные ролики; на фиг.

6 — устройство в аксонометрии.

Устройство содержит коромысло 1 (фиг. 1), закрепленное с помощью сцепной арматуры 2 на опоре 3, и ролики 4, охваченные тросом 5, концы которого закреплены на коромысле; барабан 6, устанавливаемый в плоскости, перпендикулярной продольной оси токопровода, на периферии которого выполнены с возможностью свободного вращения обоймы 7

5 с балансирными раскаточными роликами 8; разрезные цилиндрические вкладыши 9, установленные с возможностью вращения в полостях, образованных гнездами 10 барабана и направляющими 11. Ролики 8 свободно вра10 щаются вокруг оси 12. Рычаг 13, соединяющий два ролика, может вращаться вокруг оси 14.

Количество обойм 7 в устройстве должно соответствовать количеству проводов фазы

15 токопровода. Для сбора отдельных обойм в устройстве служат щеки барабана. Для уменьшения веса устройства щеки барабана имеют ряд отверстий (условно на чертежах не показаны). Щеки барабана посредством

20 полосы 15 жестко соединены с роликами 4, охваченными тросом 5 и вращающимися вместе с устройством.

Для подъема устройства и его спуска слу25 жит ось 16.

Устройство работает следующим образом.

Раскатанные провода на земле закладывают в обоймы 7, для чего освобождают направляющую 11, которую закрывают после

30 закладки проводов. Сохранность проводов

435579

3 при подъеме обеспечивается балансирной подвеской роликов 8, которые также служат для вытяжки проводов.

Для осуществления внутрифазной транспозиции способом вращения вокруг продольной оси токопровода устройство прикрепляют к опоре 3, и при помощи тянущего устройства

{лебедка, трактор) с земли осуществляют его поворот на требуемый угол. При повороте устройства провода остаются над роликами

8, так как обойма 7 вращается, в результате чего достигается сохранность проводов при транспозиции.

После закрепления проводов в зажиме устройство снимают. Для снятия устройства освобождают направляющую 11, обойму 7 поворачивают вокруг провода и вынимают.

Предмет изобретения

Устройство для монтажа гибких многопроводных токопроводов, содержащее барабан с установленными на нем балансирными раскаточными роликами, закрепленными в обоймах, и жестко соединенные со щеками барабана ролики, охватываемые тросом, прикрепляемым к коромыслу, подвешиваемому на опоре, отличающееся тем, что, с целью предохранения проводов от порчи при осуществлении внутрифазовой транспозиции, устройство снабжено разрезными цилиндрическими вкладышами, установленными с возможностью вращения в полостях, образованных гнездами барабана и направляющими, а обоймы закреплены неподвижно в разрезиых цилиндрических вкладышах.
