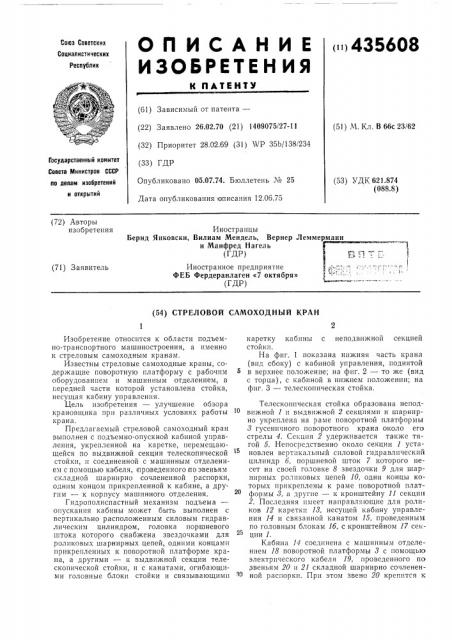

Изобретение относится к области подъемно-транспортного машиностроения, а именно к стреловым самоходным кранам.

Известны стреловые самоходные краны, содержащие поворотную платформу с рабочим оборудованием и машинным отделением, в передней части которой установлена стойка, несущая кабину управления.

Цель изобретения — улучшение обзора крановщика при различных условиях работы крана.

Предлагаемый стреловой самоходный кран выполнен с подъемно-опускной кабиной управления, укрепленной на каретке, перемещающейся по выдвижной секции телескопической стойки, и соединенной с машинным отделением с помощью кабеля, проведенного по забвеньям складной шарнирно сочлененной распорки, одним концом прикрепленной к кабине, а другим — к корпусу машинного отделения.

Гидрополиспастный механизм подъема— опускания кабины может быть выполнен с вертикально расположенным силовым гидравлическим цилиндром, головка поршневого штока которого снабжена звездочками для роликовых шарнирных цепей, одними концами прикрепленных к поворотной платформе крана, а другими — к выдвижной секции телескопической стойки, и с канатами, огибающими головные блоки стойки и связывающими каретку кабины с неподвижной секцией стойки.

На фиг. 1 показана нижняя часть крана (впд сбоку) с кабиной управления, поднятой в верхнее положение; на фпг. 2 — то же (вид с торца), с кабиной в нижнем положении; на фпг. 3 — телескопическая стойка.

Телескопическая стойка образована неподвижной 1 и выдвижной 2 секциями и шарнирно укреплена на раме поворотной платформы

8 гусеничного поворотного крана около его стрелы 4. Секция 2 удерживается также тягой 5. Непосредственно около секции 1 установлен вертикальный силовой гпдрав.ппческпй цилиндр б, поршневой шток 7 которого несет на своей головке 8 звездочки 9 д.пя шарнирных роликовых цепей 10, одни концы которых прикреплены к раме поворотной плат20 формы 8, а другие — к кронштейну 11 секции

2. Последняя имеет направлгпощпе для роликов 12 каретки 18, несущей кабину управления 14 и связанной канатом 15, проведенным по головным блокам lб, с кронштейном 17 сек25 ции 1.

Кабина 14 соединена с машинным отделением 18 поворотной платформы 8 с помощью электрического кабеля 19, проведенного по звеньям 20 и 21 складной шарнирно сочлененной распорки. При этом звено 20 крепится к

4356О8 кабине 14, а звено 21 — к корпусу машинного отделения 18.

Подъем — опускание кабины 14 осуществляется при помощи гидрополиспастного механизма, образованного силовым гидравлическим цилиндром 6, цепями 10, канатом 15 и системой звездочек и блоков.

При выдвижении штока 7 цилиндра 6 цепи

l0, перекатываясь по звездочкам 9, перемещают секцию 2 вверх. В свою очередь блоки 16 последней воздействуют на канат 15, что приводит к перемещению каретки 18 совместно с кабиной 14 по секции 2.

Таким образом, кабина 14 может быть поднята в зависимости от условий работы крана, на уровень, обеспечивающий крановщику наиболее благоприятный оозор.

Предмет изобретения! . Стреловой самоходный кран, содержащий поворотную платформу с рабочим оборудованием и машинным отделением, в передней части которой установлена стойка, несущая кабину управления, отличающийся тем, что, с целью улучшения обзора крановщика при различных условиях работы крана, он выполнен с подъемно-опускной при помощи гидрополиспастного механизма кабиной управления, укрепленной на каретке, перемещающейся по выдвижной секции телескопической стойки, и соединенной с машинным отделением с помощью кабеля, проведенного по звеньям

10 складной шарнирно сочлененной распорки, одним концом прикрепленной к кабине, а другим — к корпусу машинного отделения.

2. Кран по п, 1, отличающийся тем, что гидрополиспастный механизм подъема опускания кабины выполнен с вертикально расположенным силовым гидравлическим цилиндром, головка поршневого штока которого снабжена звездочками для роликовых шарнирных цепей, одними концами прикрепленных к поворотной платформе крана, а другими — к выдвижной секции телескопической стойки, и с канатами, огибающими головные блоки стойки и связывающими каретку каб ны с неподвижной секцией стойки.
