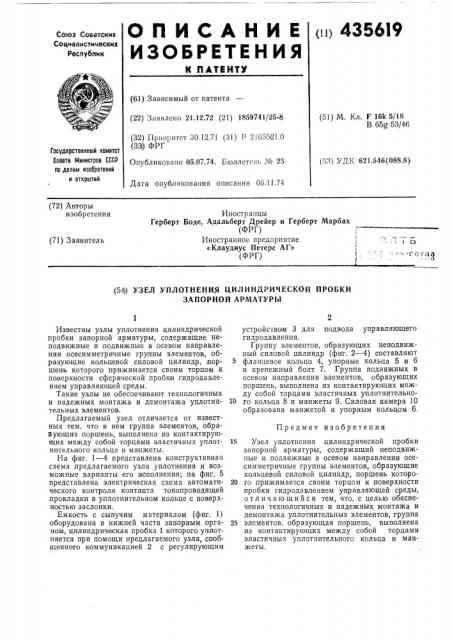

(«) 4356l9

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Союз Ео

Социалистических

Республик (61) Зависимый от патента (22) Заявлено 21.12.72 (21) 1859741/25-8 (51) М. Кл. F 16k 5/18

В 65g 53/46 (32) Приоритет 30.12.71 (31) Р 2165521,0 (33 ) ФРГ

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УД К 621.646 (088.8) Опубликовано 05.07.74. Вюллетс«ь № 25

Дата опубликования описания 06.11.74 (72) Авторы изобретения

Иностранцы

Герберт Боде, Адальберт Дрейер и Герберт Марбах (ФРГ) Иностранное предприятие

«Клаудиус Петерс АГ» (ФРГ) (71) Заявитель (54 ) УЗЕЛ УПЛОТНЕНИЯ ЦИЛИНДРИЧЕСКОЙ ПРОБКИ

ЗАПОРНОЙ АРМАТУРЫ

Предмет изобретения

Известны узлы уплотнения цилиндрической пробки запорной арматуры, содержащие неподвижные и подвижные в осевом направлении осесимметричные группы элементов, образующие кольцевой силовой цилиндр, лоршень которого прижимается своим торцом к поверхности сферической пробки гидродавлением управляющей среды.

Такие узлы не обеспечивают технологичных и надежных монтажа и демонтажа уплотнительных элементов.

Предлагаемый узел отличается от известных тем, что в нем группа элементов, обравующих поршень, выполнена из контактирующих между собой торцами эластичных уплотнительного кольца и манжеты.

На фиг. 1 — 4 представлена конструктивная схема, предлагаемого узла уплотнения и возможные варианты его исполнения; на фиг. 5 представлена электрическая схема автоматического контроля контакта токопроводящей ,прокладки в уллотнительном кольце с поверхностью заслонки.

Емкость с сыпучим материалом (фиг. 1) оборудована в нижней части запорным органом, цилиндрическая пробка 1 которого уплотняется при помощи предлагаемого узла, сообщенного коммуникацией 2 с регулирующим устройством 3 для подвода управляющего гидродавления.

Группу элементов, образующих неподвижный силовой цилиндр (фиг. 2 — 4) составляют

5 фланцевое кольцо 4, упорные кольца 5 и 6 и крепежный болт 7. Группа подвижных в осевом направлении элементов, образующих поршень, выполнена из контактирующих между собой торцами эластичных уплотнительно10 го кольца 8 и манжеты 9, Силовая камера 10 образована манжетой и упорным кольцом 6.

1з Узел уплотнения цилиндрической пробки запорной арматуры, содержащий неподвижные и подвижные в осевом направлении осесимметричные группы элементов, образующие кольцевой силовой цилиндр, поршень которо20 ro .прижимается своим торцом к поверхности пробки гидродавлением управляющей среды, отличающийся тем, что, с целью обеспечения технологичных и надежных монтажа и демонтажа уплотнительных элементов, группа

25 элементов, образующая поршень, выполнена из контактирующих между собой торцами эластичных уплотнительного кольца и манжеты.
