Реферат

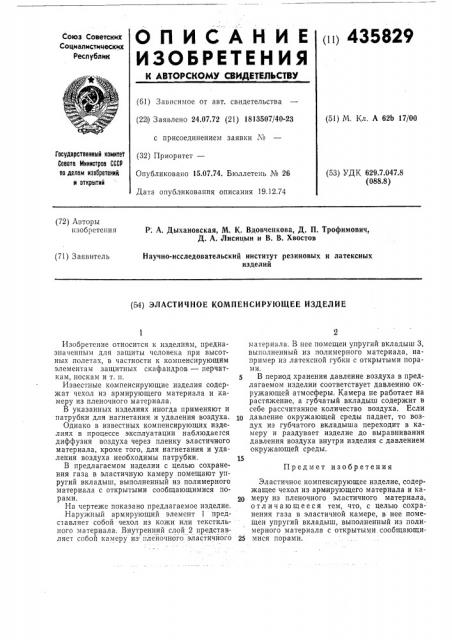

О п И С А Н И Е (111 435829

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советский

Социалистических

Республик (61) Зависимое от авт. свидетельства (22 ) Заявлено 24.07.72 (21) 1813507f40-23 с присоединением заявки № (32) Приоритет—

Опубликовано 15.07.74. Бюллетень № 26

Дата опубликования описания 19.12,74 (51) М. Кл. А 62b 17/00

Государственный комитет

Совета Министров СССР оо делам иэооретений н открытий (53) УДК 629.7.047.8 (088.8) (72) Авторы изобретения

Р. А. Дыхановская, M. К. Вдовченкова, Д. П. Трофимович, Д. А. Лисицын и В. В. Хвостов

Научно-исследовательский институт резиновых и латексных изделий (71) Заявитель (54) ЭЛАСТИЧHOE КОМЙЕНСИРУ10ЩЕЕ ИЗДЕЛИЕ

Предмет изобретения

Изобретение относится к изделиям, предназначенным для защиты человека при высотных полетах, в частности к компенсирующим элементам защитных скафандров — перчаткам, носкам и т. и.

Известные компенсирующие изделия содержат чехол из армирующего материала и камеру из пленочного материала.

В указанных изделиях иногда применяют и патрубки для нагнетания и удаления воздуха.

Однако в известных компенсирующих изделиях в процессе эксплуатации наблюдаегся диффузия воздуха через пленку эластичного материала, кроме того, для нагнетания и удаления воздуха необходимы патрубки.

В предлагаемом изделии с целью сохранения газа в эластичную камеру помещают упругий вкладыш, выполненный из полимерного материала с открытыми сообщающимися порами.

На чертеже показано предлагаемое изделие.

Наружный армирующий элемент 1 представляет собой чехол из кожи или текстильного материала: Внутренний слой 2 представляет собой камеру из- пленочного эластичйого материала. В нее помещен упругий вкладыш 3, выполненный из полимерного материала, например из латексной губки с открытыми порами.

В период хранения давление воздуха в предлагаемом изделии соответствует давлению окружающей атмосферы. Камера не работает на растяжение, а губчатый вкладыш содержит в себе рассчитанное количество воздуха. Если

1п давление окружающей среды падает, то воздух из губчатого вкладыша переходит в камеру и раздувает изделие до выравнивания давления воздуха внутри изделия с давлением окружающей среды.

Эластичное компенсирующее изделие, содержащее чехол из армирующего материала и камеру из пленочного эластичного материала, отличающееся тем, что, с целью сохранения газа в эластичной камере, в нее помещен упругий вкладыш, выполненный из полимерного материала с открытыми сообщающи25 мися порами.

435829

Составитель Б. Скребушевский

Техред Т. Курилко Корректоры: Л. Корогод и А. Николаева

Редактор Н. Аносова

Заказ 3323/15 Изд, № 1819 Тираж 506 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
