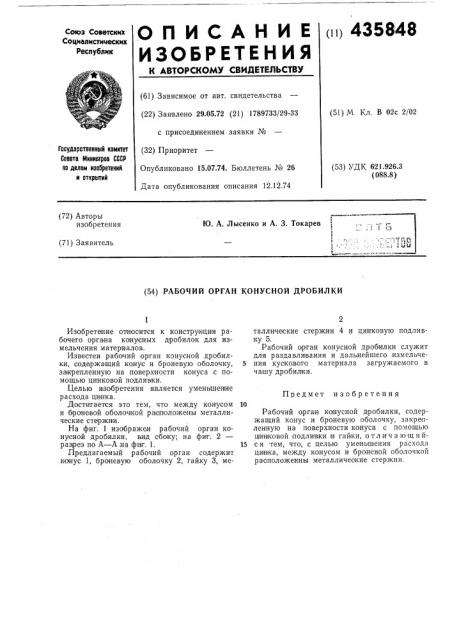

ОЛИСАНИЕ (»)435848

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 29.05.72 (21) 1789733/29-33 с присоединением заявки № (32) Приоритет

Опубликовано 15.07.74. Бюллетень № 26

Дата опубликования описания 12.12.74 (51) М, Кл. В 02с 2/02

Гасударственный комитет

Совета Министров СССР аа делам изобретений н открытий (53) УДК 621.926.3 (088.8) (72) Авторы изобретения

Ю. А. Лысенко и А. 3. Токарев

1 (71) Заявитель (54) РАБОЧИЙ ОРГАН КОНУСНОЙ ДРОБИЛКИ

Предмет изобретения

Изобретение относится к конструкци|и рабочего органа конусных д робилок для измельчения материалов.

Известен рабочий орган конусной дробилки, содержащий ко нус и броневую оболочку, за|крепленную на поверхности конуса,с помощью цинковой подливки.

Целью изобретения является уменышен ие расхода циника.

Достигается это тем, что между конусом и броневой оболочкой ра оп оложены металлические стержнями.

На фиг, 1 изображен рабочий орган конусной дробилки, вид сбоку; на фиг. 2— разрез по А — А на фвг. 1.

Предлагаемый рабочий орган содержит конус 1, броневую оболочку 2, гайку 3, металлические стержни 4 и цинковую подливку 5.

Рабочий ор ган конусной дробилки служит для раздавли вания и дальнейшего .измельче5 ния кускового материала загружаемого в чашу дробилки.

Рабочий орган конусной дробилки, содержащий конус и броневую оболочку, закрепленную на поверхности конуса с помощью ц инковой подливки ы гайки, о т л,и ч а ю щ и й15 ся тем, что, с целью уменьшения расхода цnåKà, между конусом и броневой оболочкой р а сположен ны металлические стержни.

435848

Составитель А. Телесницкий

Техред 3. Тараненко Корректор Т. Хворова

Редактор Э. Шибаева

Типография, пр. Сапунова, 2

Заказ 3316/3 1Лзд. № 1830 Тираж 624 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
