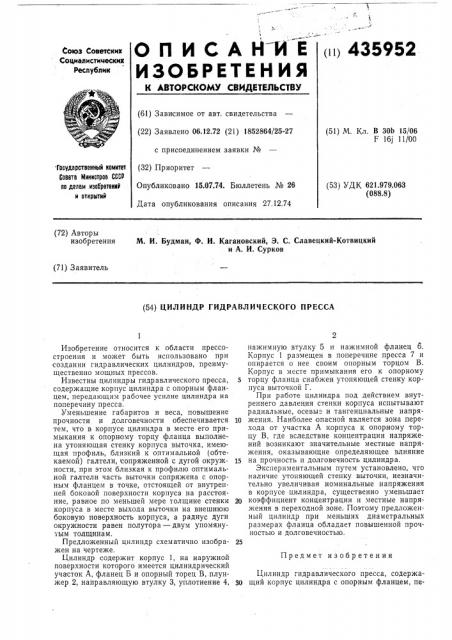

OllHCAHME

ИЗОБРЕТЕНИЯ (и) 435952

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 06.12.72 (21) 1852864/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 15.07.74. Бюллетень № 26

Дата опубликования описания 27.12.74 (51) М. Кл. В 30b 15/06

F 16j 11/00 Государственный комитет

Совета Министров СССР по делам изаоретеиий и открытий (53) УДК 621.979.063 (088.8) (72) Авторы изобретения

М. И. Будман, Ф. И. Кагановский, Э. С. Славецкий-Котвицкий и А. И. Сурков (71) Заявитель (54) ЦИЛ И НДР ГИДРА ВЛ И Ч ЕСКОГО П P ЕССА

Предмет изобретения

Изобретение относится к области прессостроения и может быть использовано при создании гидравлических цилиндров, преимущественно мощных прессов.

Известны цилиндры гидравлического пресса, содержащие корпус цилиндра с опорным фланцем, передающим рабочее усилие цилиндра на поперечину пресса.

Уменьшение габаритов и веса, повышение прочности и долговечности обеспечивается тем, что в корпусе цилиндра в месте его примыкания к опорному торцу фланца выполнена утоняющая стенку корпуса выточка, имеющая профиль, близкий к оптимальной (обтекаемой) галтели, сопряженной с дугой окружности, при этом близкая к профилю оптимальной галтели часть выточки сопряжена с опорным фланцем в точке, отстоящей от внутренней боковой поверхности корпуса на расстояние, равное по меньшей мере толщине стенки корпуса в месте выхода выточки на внешнюю боковую поверхность корпуса, а радиус дуги окружности равен полутора — двум упомянутым толщинам.

Предложенный цилиндр схематично изображен на чертеже.

Цилиндр содержит корпус 1, на наружной поверхности которого имеется цилиндрический участок А, фланец Б и опорный торец В, плунжер 2, направляющую втулку 3, уплотнение 4, 2 нажимную втулку 5 и нажимной фланец 6.

Корпус 1 размещен в поперечине пресса 7 и опирается о нее своим опорным торцом В.

Корпус в месте примыкания его к опорному

5 торцу фланца снабжен утопяющей стенку корпуса выточкой Г.

При работе цилиндра под действием внутреннего давления стенки корпуса испытывают радиальные, осевые и тангенциальные напря1о жения. Наиболее опасной является зона перехода от участка А корпуса к опорному торцу В, где вследствие концентрации напряжений возникают значительные местные напряжения, оказывающие определяющее влияние т5 на прочность и долговечность цилиндра.

Экспериментальным путем установлено, что наличие утоняющей стенку выточки, незначительно увеличивая номинальные напряжения в корпусе цилиндра, существенно уменьшает

20 коэффициент концентрации и местные напряжения в переходной зоне. Поэтому предложенный цилиндр при меньших диаметральных размерах фланца обладает повышенной прочностью и долговечностью.

Цилиндр гидравлического пресса, содержало щий корпус цилиндра с опорным фланцем, пе4о5952

Составитель А. Езжев

Техред T. Миронова

Корректоры Л Котова и Л. Царькова

Редактор К. Шаиаурова

Заказ 3512/2 Изд. № 1909 Тираж 722 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб„. д. 4/5

Типография, пр. Сапунова, 2 редающим рабочее усилие цилиндра на поперечину пресса, отл и ч а ю щи Й с я тем, что с целью уменьшения габаритов и веса, повышения прочности и долговечностями, в корпусе цилиндра в месте его примыкания к опорному торцу фланца выполнена утоняющая стенку корпуса выточка, имеющая в профиле форму обтекаемой галтели, сопряженной с частью окружности, очерченной радиусом, равным по крайней мере двум толщинам стенки корпуса цилиндра, при этом часть выточки, имеющая в профиле форму обтекаемой галтели, 5 сопряжена с фланцем в точке, отстоящей от внутренней боковой поверхности корпуса на расстояние, равное по крайней мере толщине стенки корпуса цилиндра.
