Поливинилхлоридная композиция

Поливинилхлоридная композиция

Иллюстрации

Показать все

Реферат

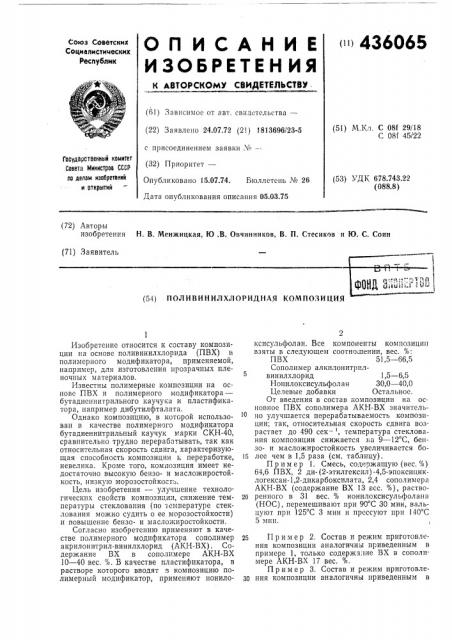

(11) 436065

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз СОВетскии

Социалистимеских

Республик (61) Зависимое от авт. свндетельства— (22) Заявлено 24.07.72 (21) 1813696/23-5 с присоединением заявки . А-(32) Приоритет—

Опубликовано 15.07.74. Бюллетень № 26

Дата опубликования описания 05.03.75 (51) М,Кл. С 081 29/18

С 081 45/22

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 678 743 22 (088.8) (72) Авторы изобретения Н, В. Менжицкая, Ю .В. Овчинников, В. П. Стесиков и Ю. С. Соин (71) Заявитель (54) ПОЛИВИНИЛХЛОРИДНАЯ КОМПОЗИЦИЯ

Изобретение относится к составу композиции kIB основе поливинилхлорида (ПВХ) и полимерного модификатора, применяемой, например, для изготовления прозрачных пленочных материалов.

Известны полимерные композиции на основе ПВХ и полимерного модификатора— бутадиеннитрильного каучука и пластификатора, например дибутилфталата.

Однако композицию, в которой использован в качестве полимерного модификатора бутадиеннитрильный каучук марки СКН-40, сравнительно трудно перерабатывать, так как относительная скорость сдвига, характеризующая способность композиции к переработке, невелика. Кроме того, композиция имеет недостаточно высокую бензо- и масложиростойкость, низкую морозостойкость.

Цель изобретения — улучшение технологических свойств композиции, снижение температуры стеклования (по;емпературе стеклования можно судить о ее морозостойкости) и повышение бензо- и масложиростойкости.

Согласно изобретению применяют в качестве полимерного модификатора сополимер акрилонитрил-винилхлорид (АКН-ВХ). Содержание ВХ в сополимере АКН-ВХ

10 — 40 вес. %. В качестве пластификатора, в растворе которого вводят в композицию полимерный модификатор, применяют нонило2 ксисульфолан. Все компоненты композиции взяты в следующем соотношении, вес. %:

ПВХ 51,5 — 66,5

Сополимер алкилонитрнлвинилхлорид 1,5 — 6,5

Нонилоксисульфолан 30,0 — 40,0

Целевые добавки Остальное.

От введения в состав композиции на основное ПВХ сополимера АКН-ВХ значительно улучшается перерабатываемость композиции; так, относительная скорость сдвига возрастает до 490 сек-, температура стеклования композиции снижается на 9 — 12 С, бензо- и масложиростойкость увеличивается бо15 лее чем в 1,5 раза (см. таблицу).

Пример 1. Смесь, содержащую (вес.%)

64,6 ПВХ, 2 ди- (2-этилгексил) -4,5-эпоксициклогексан-1,2-дикарбоксилата, 2,4 сополимера

АКН-ВХ (содержание ВХ 13 вес. %), раство20 ренного в 31 вес. % нонилоксисульфолана (НОС), перемешивают при 90 С 30 мин, вальцуют прн 125 С 3 мин и прессуют прп 140 С

5 мин.

25 Пример 2. Состав и режим приготовления композиции аналогичны приведенным в примере 1, только содержание ВХ в сополимере АКН-ВХ 17 вес. %.

Пример 3. Состав и режим приготовле30 ния композиции аналогичны приведенным в

43Ñ065

Предмет изобретения с>

Jj v

М о о

ov >=

"о ф р о 5 и1е- >

С3 к са О

>ч о

7> <о v

>о о, о о

Сз о о

v o. о а î

5о

Я о

v e

К 3 о

=2 о о

CO

Б о

„„u

<о

l>> l>O сч о

>»

Пример — 16 3,3 — 17 29 — 22 1,9 — 12 5,6

Не совмещается

Образец получить ие

То >ке — 7 ) 3,6

376

116

7,1

10,5

10,7

23!

3

4 г

7

8 удается!

13,8 " Методика В. А. Каргина

Составиг ель Н. Махмудбеьова

Техред Е. Борисова Корректор О. Тюрина

Редактор Е. Хорииа

Заказ ¹ Г>379 Изд. ¹ !8о3 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета М|п>негров СССР по делам изобретений и открытий

Москва. Ж-35, Раушская иаб., д. 4/5

МОТ, Загорский цех

3 примере 1, лишь содержание ВХ в сополимере АКН-ВХ 38 вес. %.

Пример ы 4 — 8 — сравнительные, Пример 4. Использу от те же компоненты и в тех же количесгвах, что в примерс 1, но вместо сополимера АКН-ВХ берут нитрильный каучук марки СКН-40.

Пример 5. Использугот те же компоненты и в том же количестве, что в примере 1.

Нонилоксисульфолан в примерах 5 — 7 отсутствует.

Пример 6. Используют те же компоненты и в тех же количествах,что в примере 2.

Пример 7. Компоненты и их количество, как в примере 3.

Пример 8. ПВХ, НОС и ди-(2-этилгек сил) 4,5-эпоксициклогексан-1,2-дикарбоксилат берут в количествах, указанных в примере 1.

В таблице приведены основные свойства полученных композиций.

Поливинилхлоридная композиция„содер-!

5 жащая полимерный модификатор, пластификатор и другие целевые добавки, от.гичаюигаяся тем, что, с целью улучшения технологических свойств композиции, увеличения морозостойкости и бензо- и масложиростойкос20 ти, в качестве полимерного модификатора применен сополимер акрилонитрил-винилхлорид с содержанием винилхлорида

10,0 — 40,0 вес. %, а в качестве пластификатора — нонилоксисульфолан и компоненты

25 взяты в следующем соотношении, вес. %:

ПВХ 51,5 — 66,5

Сополимер акрилонитрпл-винилхлорид 1,5 — 6,5

Нонилоксисульфолан 30,0 — 40,0

30 Целевые добавки Остальное.
