Вулканизуемая смесь на основе хлорсульфированного полиэтилена

Вулканизуемая смесь на основе хлорсульфированного полиэтилена

Иллюстрации

Показать все

Реферат

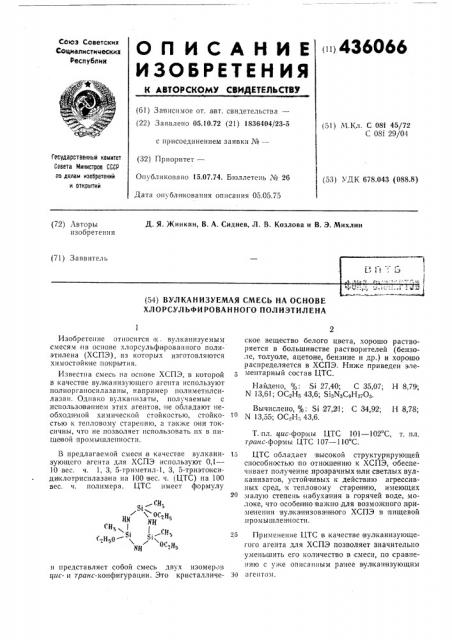

О П И С А Н И Е »436066

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от. авт. свидетельства— (22) Заявлено 05.10,72 (21) 1836404/23-5 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 15.07.74. Бюллетень ¹ 26

Дата опубликования описания 05.05.75 (51) М, Êë. С 08f 45/72

С 081 29/04

Государственный комитет

Совета Министров СССР оо делам изобретений н открытий (53) УДК 678.043 (088.8) Д. Я. Жинкин, В. А. Сиднев, Л. В. Козлова и В. Э. Михлин (72) Автор ы изобретения (71) Заявитель

55, 55" (54) ВУЛКАНИЗУЕМАЯ СМЕСЬ НА ОСНОВЕ

ХЛОРСУЛЬФИРОВАННОГО ПОЛИЭТИЛЕНА

СЯ

ОСИН

HN ХН

СН

Cff

СтН,О щ 0C>11з

Изооретение относится к. вулканизуемым смесям на основе хлорсульфи рованного полиэтилена (ХСПЭ), из которых изготовляются химостойкие покрытия.

Известна смесь на основе ХСПЭ, в которой .в качестве вул канизуюгцего агента используют полнорганосилазапы, например полиметилсилазан. Однако вулкапизаты, получаемые с использованием этих агентов, не обладают необходимой химической стойкостью, стойкостью к тепловому старению, а также они токсичны, что не позволяет использовать их в пи.ще вой промышленности.

В предлагаемой смеси в качестве вулканизующего агента для ХСПЭ используют 0,1—

10:вес. ч. 1, 3, 5-триметил-l, 3, 5-триэтоксиди1клотрисилаза на на 100 вес. ч. (ЦТС) на 100 вес. ч. полимера. ЦТС имеет формулу и представляет собой смесь двух изомеров иис- и транс-конфигурации. Это кристаллическое вещество белого цвета, хорошо растворяется в большинстве растворителей (бензоле, толуоле, ацетоне, бензине и др.) и хорошо распределяется в ХСПЭ. Ниже приведен элементарный состав ЦТС.

Найдено, %: Si 27,40; С 35,07; Н 8,79;

N 13,61; ОСзНз 43,6; 31з1 1зСеН27Оз

Вычислено, %: Si 27,21; С 34,92; Н 8,78; то М 1355- ОС Н-436

Т. inл, иис-формы ЦТС 101 — 102 С, т. пл. транс-формы ЦТС 107 — 110 С.

l5 ЦТС обладает высокой структурирующей способностью по отношению к ХСПЭ, обеспечивает получение прозрачных или светлых вул.канизатов, устойчивых к действию агрессивных сред, к тепловому старению, имеющих малую степень набухания в горячей воде, молоке, что особенно важно для возможного применения вулка низова н ного ХСПЭ в пищевой промышленности.

25 Применение ЦТС IB качестве |вулканизующегого агента для ХСПЭ позволяет значительно уменьшить его количество в смеси, по сравнению с уже описанным ранее вулканизующим

ЗО агентом.

436066

П р » м е р 1. 100 ил 18 /о-,ного раствора

ХСПЭ в толуоле смешивают с 10 лл 10%-ного раствора ЦТС в толуоле. Для получен11я вулиа низата смесь выливают в форму и выдерживают иа воздухе при комнатной температуре в течение 10 — 12 час. .спва вулканизатов, 5 — 15 л1л 10% -ного ны в табл. 1.

Таблица 1

Влияние дозировки вулканизующего агента на физико-механические свойства вулканизатов ХСЛЭ, взятых в количестве 100 вес. ч.

Вулкапизующнй агент

Без вулканизирующего агента

Полиметилсилазан, вес. ч. физико-механические свойства

ЦТС, нл

5 10 15 20

5 10 15

Модуль при 300О/о-ном удлинении. кгс/сл 24,6

30.0 36,6 15,0 20,0 40,5 54,1 21 44 48

Сопротивление разрыву, кгс, сдР 88 4 120

170,0 50,1 127,1 142 168 45,8 100,5 118

Относительное удлинение, "/о 450 450 500

400 450 400 400 400 400 450

Пример 2. Аналогично примеру 1 к 100 вес. ч. ХСПЭ добавляют 13а вальцах соответст венно 1, 2, 3, 5 и 10 iвес. ч. ЦТС. ПолучеHíóþ смесь вулканизуют в течение 30 мин. при

143 С. Состав полученных смесей и свойства вулканизатов с,различным количеством вулканизующих агентов приведены в табл. 2.

Табчпца 2

Состав смесей на основе ХСПЭ и физико-механические свойства вулканизатов

Фпзпко-мехаиическис свойства в лканизатон

ByëêàHè3yþùïé агент ЦТС, вес, ч.

1 2 ) 3 5

Модуль при 300О/о-ном удлинении, кгс,/сдР

66,8 73,0 8 1,5

164,0 (92 120

500 450 350

48 54 60

8 4

Равновесное набухание в дч-ксилоле за 48 час, /о 460

380 330 240 154 ния испытывают вулканизаты ХСПЭ, структурированные полиметилсилазаном.

Получают вул канизаты аналогично примеру 1. Определяют стой кость ву.тка3низатов к тепловому старению при 120 C. Для сра внеТаблица 3

Потеря в весе, коэффициенты старения по прочности (К„) и по относительному удлинению (К,) вулканизаторов ХСПЭ, взятых в количестве 100 вес. ч„после теплового старения при 120 С в различные промежутки времени

Потеря в весе, вес, О4 Кя Ку

10 20 (30 10 2() 1 30 10 I 20 (30

ЦТС, 4 вес. ч. 3,0 3,2 3,5 1,18 1,35 1,40 0,70 0,65 0,60

Полнметилснлазан, 20 вес. ч. 5,0 5,5 6.8 0.70 0,65 0,64 0,60 0.53 0,50

Сопротивление разрыву, кгс/сгч -

Относнтельное удлинение, %

Твердость no IIIopy

Остаточное удлинение, о/о

48,0

;36

52,0

127,5

44

Физико- механические свой получен ных добавлением раствора ЦТС, приведе436066

Таблица 5

Время, Набухание, нес, Таблиц;I4 сутки

1 5 I 10 20 25

ЦТС

Полиметнлсплазап

Молоко 20 С

0,8 2,0 2,0 2,5 изменение веса, вес, изменениее веса, нес, Среда

1<и

Кг!

<и

1<у

КОН

Составитель О. Лукоянова

Редактор Л. Емельянова Техред Е. Борисова Корректор Л. Орлова

Заказ 644 Изд. № 2005 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Оол. тип. Костромского управления издательств, полиграфии и книжной торговли

Пример 3. Получают вулканизаты аналогично примеру 1. Химическую стойкость проверяют путем погружения и.;. в 20%-ный раствор I-IgSO», 20%-ный раствор НС1 и 40%-ный расгвор КОН. Образцы выдерживают в агрессивной среде в течение 240 час. Результаты .испытаний приведены в табл. 4.

Влияние агрессивной среды на физико-механические свойства вулканизатов ХСПЭ, структурированных ЦТС

1!250» — 0,5 1,05 0,95 +0,8 0.95 0,96

+0,1 0,95 0.90 +0,2 0,88 0,80

Пример 4. Получают вулканизаты аналогично,примеру 2. Стойкость вулканизаторов к BBбуханию в горячей воде и в молоке проверяют путем выдержки образцов в молоке и в ки.пящей воде в течение 1 — 25 суток. Результаты испытаний приведены в табл, 5. абуханне вулканизатов ХСПЭ в воде и в молоке при применении вулканизующего агента ЦТС

Вода 100 С 0,2 1,8 3,0 4,5 4,5

15 Предмет изобретения

Вулканизуемая смесь на оонове хлорсуль,фированного полиэтилена, включающая вулканизующий агент и растворители, отличающаяся тем, что, с целью повышения химической стойкости вулканизатов, в качестве вулканизующего агента применен 1, 3, 5-трпметил-1, 3, 5-триэтоксициклотрисилазан в количесгве

0,1 — 10 вес. ч.на 100 вес. ч. полимера.
