Способ вулканизации литьевых уретановых каучуков

Способ вулканизации литьевых уретановых каучуков

Иллюстрации

Показать все

Реферат

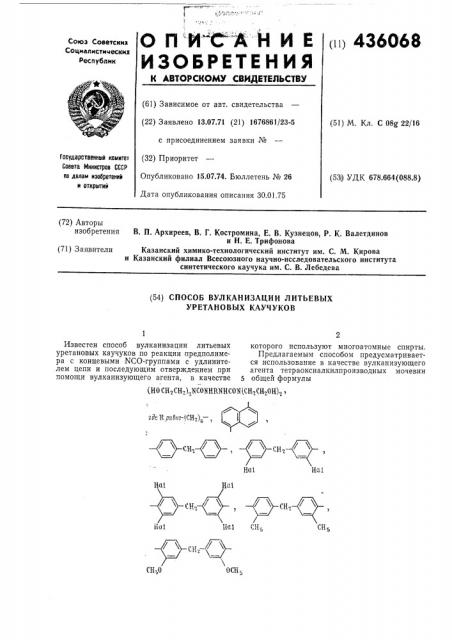

О П И" С"А Н И Е

ИЗОБРЕТЕНИЯ.1 зьоьв

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 13.07.71 (21) 1676861/23-5 с присоединением заявки № (32) Приоритет

Опубликовано 15.07.74. Бюллетень № 26

Дата опубликования описания 30.01.75 (51) М. Кл. С 08g 22/16

Гасударствеиио и комитет

Совета Мииистров СССР аа делаи изобретеиий и открытий (53 ) УДК 678.664(088.8) (72) Авторы изобретения

В. П. Архиреев, В. Г. Костромина, Е. В. Кузнецов, P. К. Валетдинов и Н. Е. Трифонова

Казанский химико-технологический институт им. С. 1т1. Кирова и Казанский филиал Всесоюзного научно-исследовательского института синтетического каучука им. С. В. Лебедева (71) Заявители (54) СПОСОБ ВУЛКАНИЗАЦИИ ЛИТЬЕВЫХ

УРЕТАНОВЫХ КАУЧУКОВ где К рабаа-(СНе),—, /3сн,/ сн,—

На1

На1 сн

На1 CH-;

ho.1

Известен способ вулканизации литьевых которого используют многоатомные спирты. уретановых каучуков по реакции предполиме- Предлагаемым способом предусматриваетра с концевыми NCO-группами с удлините- ся использование в качестве вулканизующего лем цепи и последующим отверждением при агента тетраоксиалкилпроизводных мочевин помощи вулканизующего агента, в качестве 5 общей формулы (носы сн ) мсомнкинсом(сн сн он) 436068

Промышленный каучук СКУ-6 (норма по ТУ38

10332 — 70) Опытные образцы

Свойства каучука

Пример 1

Пример 2

77

26,5

300

350

50 — 60 где R рал .-1Сг11),—, / с 7 сн

Но,1

На1 НаЛ

/ ,„, Р сн

На1 СН сн ч,, н сно

Вулканизующий агент вводят в предварительно полученный предполимер, содержащий концевые изоцианатные группы, в смеси с удлинителем цепи, Необходимым условием способа является растворение вулканизующего агента в удлинителе цепи, например в бутандиоле. При этом оптимальным количеством вулканизующего агента является 0,08 — 0,3 моля на 1 моль исходного полиэфира, Количество удлинителя пепи равно 0,4 — 0,8 моля на 1 моль полиэфира. Отверждение каучука осуществляется при температуре 120 в течение 5 — 20 час. Почученные каучуки обладают хорошими прочностными свойствами, высоким относительным удлинением, стойки к минеральным маслам.

Пример 1. Применение в качестве вулканизующего агента 1,1 -1,6 гексаметилен-3,3 тетракис(2-оксиэтил) бисмочевины, Мольные соотношения полиэфир П-6: 2,4-толуилендиизоцианат: бутиленгликоль: сшивающий агент=1: 1,75: 0,48: 0,2.

Полиэфир П-6 — промышленный полиэтиленгликольадипинат имеет по паспорту следующую характеристику (%): ОН 1,88; СООН

0,025; НгО 0,033; Fe 0,0011; зола 0,0123.

Прочность на разрыв, кгс/сьР

Относительное удлинение, О%

Остаточное удлинение, О%

Модуль при 300%-ном удлинении, кг/см

Твердость на приборе ТМ-2

Сопротивление раздиру, кгс/см

Предмет изобретения

Способ вулканизации литьевых уретановых каучуков по реакции предполимера с концевыми NCO-группами с удлинителем цепи и последующим отверждением при помощи вулканизующего агента, отличающийся тем, что, с целью улучшения химических и механических свойств конечного продукта, в качестве вулканизующего агента используют тетраоксиалкилпроизводные мочевин общей формулы

В 100 r предварительно высушенного полиэфира при 60 — 65 С вводят 16,9 г (1,75 молей)

2,4-толуилендиизоцианата. Реакционную смесь перемешивают при 70 в течение 80 мин

5 в вакууме 3 мм. рт. ст. В полученный предполимер вводят раствор 4,2 г (0,2 моля) сшивающего агента в 2,4 r (0,48 моля) бутиленгликоля. Полученную реакционную смесь перемешивают в вакууме при этой температуре в

10 течение 20 — 30 мин. Затем смесь выливают в заранее приготовленные щелевые формы, нагретые до 80 . Отверждение каучука осуществляется при 120 в течение 5 — 20 час. Перед испытанием образцы выдерживают 14 дней

15 па воздухе. Полученный каучук со временем кристаллизуется.

Пример 2. Применение в качестве вулканизующего агента 1,1 -4,4 -дифенилметан-3,3 20 тетр акис (2-оксиэтил) биомочевины. Каучук получают так же, как описано в примере 1. Изменено лишь соотношение исходных компонентов — полиэфир: 2,4-толуилендиизоцианат:

: 1,4-бутиленгликоль: сшивающий агент

25 =1: 1,75: 0,48: 0,08 (2,03 г) .

Результаты испытаний приведены в таблице. (H0 СНгСНг),МС0ЖНЮ HCON(CHгСНгОН)ч
