пц 436IIO

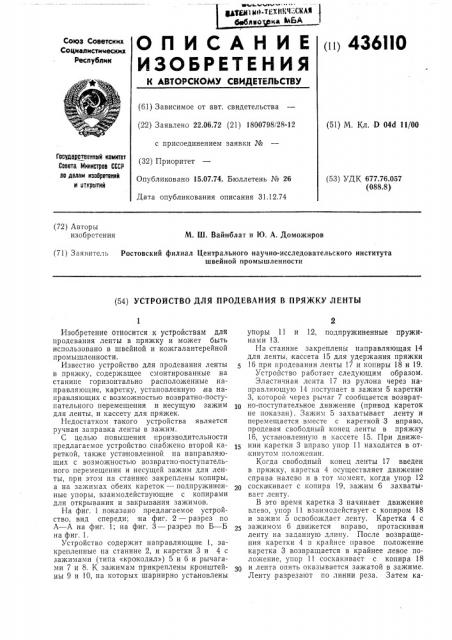

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистииеских

Республик (61) Зависимое от авт. свидетельства (22) Заявлена 22.06.72 (21) 1800798!28-12 с присоединением заявки № (32) Приоритет

Опубликовано 15.07.74. Бюллетень ¹ 26

Дата опубликования описания 31.12.74 (51) М. Кл. D 046 11/00

Госудврственный комитет

Совета Министров СССР ло делам изобретений и отирытий (53) УДК 677.76.057 (088.8) (72) Авторы изобретения

М. Ш. Вайнблат и 1О. А. Доможиров (71) Заявитель Ростовский филиал Центрального научно-исследовательского института швейной промышленности (54) УСТРОЙСТВО ДЛЯ ПРОДЕВАНИЯ В ПРЯЖКУ ЛЕНТЫ

2 и 12, подпружиненные пружи1

Изобретение относится к устройствам для продевания ленты в пряжку и может быть использовано в швейной и кожгалантерейной промышленности.

Известно устройство для продевания ленты в пряжку, содержащее смонтированные на станине горизонтально расположенные направляющие, каретку, установленную на направляющих с вазможностью возвратно-поступательного перемещения и несущую зажим 10 для ленты, и кассету для пряжек.

Недостатком такого устройства является ручная заправка ленты в зажим.

С целью повышения производительности предлагаемое устройство снабжено второй кареткой, также установленной на направляющих с возможностью возвратно-поступательного перемещения и несущей зажим для ленты, при этом на станине закреплены копиры, а на зажимах обеих кареток — подпружиненные упоры, взаимодействующие с копирами для открывания и закрывания зажимов.

На фиг. 1 показано предлагаемое устройство, вид спереди; на фиг. 2 — разрез по

А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1.

Устройство содержит направляющие 1, закре пленные на станине 2, и каретки 3 и 4 с зажимами (типа «крскодил») 5 и 6 и рычагами 7 и 8. К зажимам прикреплены кронштейны 9 и 10, на которых шарнирно установлены упоры 11 нами 13.

На станине закреплены направляющая 14 для ленты, кассета 15 для удержания пряжки

16 при продевании ленты 17 и копиры 18 и 19.

Устройство работает следующим образом.

Эластичная лента 17 из рулона через направляющую 14 поступает в зажим 5 каретки

3, которой через рычаг 7 сообщается возвратно-поступательное движение (привод кареток не показан) . Зажим 5 захватывает ленту и перемещается вместе с кареткой 3 вправо, продевая свободный конец ленты в пряжку

16, установленную в кассете 15. При движении каретки 3 вправо упор 11 находится в откинутом положении.

Когда свободный конец ленты 17 введен в пряжку, каретка 4 осуществляет движение справа налево и в тот момент, когда упор 12 соска кивает с копира 19, зажим 6 захватывает ленту.

В это время каретка 3 начинает движение влево, упор 11 взаимодействует с копиром 18 и зажим 5 освобождаст ленту. Каретка 4 с зажимом 6 движется вправо, протаскивая ленту на заданную длину. После возвращения каретки 4 в крайнее правое положение каретка 3 возвращается в крайнее левое положение, упор 11 соскакивает с копира 18 и лента опять оказывается зажатой в зажиме.

Ленту разрезают по линии реза. Затем ка436110

3 у7

11 У! ) !

1 (1

/ CDvZ c б-b

10 Г1 репка 4 движется влево, упор 12 взаимодействует с копиром 19, зажим 6 открывается, пряжка с отрезанной лентой удаляется из кассеты, а в кассету закладывают следующую пряжку и процесс продолжается.

Предмет изобретения

Устройство для продевания в пряжку ленты, например, эластичной, содержащее смонтированные на станине горизонтально расположенные направляющие, каретку, установленную на направляющих с возможностью возвратно-поступательного перемещения и несущую зажим для ленты, и кассету для пряжек, отличающееся тем, что, с целью

s повышения производительности, оно снабжено второй кареткой, также установленной Hà направляющих с возможностью возвратно-поступательного перемещения и несущей зажим для ленты, при этом на станине закреплены

10 копиры, а на зажимах обеих кареток — подпружиненные упоры, взаимодействующие с копирами для открывания и закрывания зажимов.
