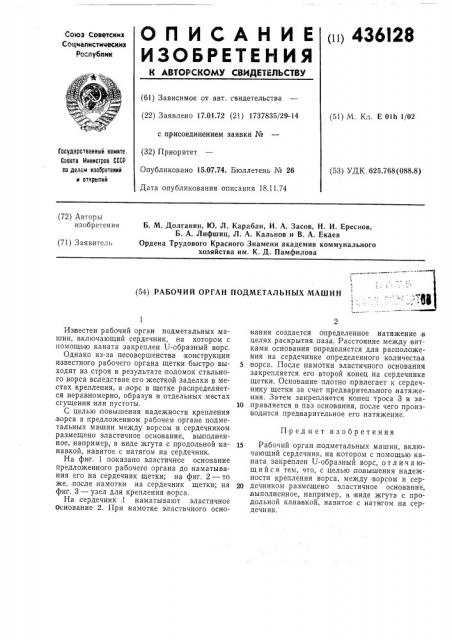

п1> 436128

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 17.01.72 (21) 1737835/29-14 с присоединением заявки № (32) Приоритет

Опубликовано 15.07.74. Бюллетень № 26

Дата опубликования описания 18.11,74 (51) М. Кл. Е Olh 1/02

Гасударственный квинте, Саввтв Министрав СССР па делам изабретеннй и открытий (53) УДК 625.768(088.8) (72) Авторы изобретения

Б. М. Долганин, Ю. Л. Карабан, И. А. Засов, H. И. Ереснов, Б. А. Лифшиц, Л. А. Кальнов и В. А. Екаев

Ордена Трудового Красного Знамени академия коммунального хозяйства им. К. Д. Памфилова (71) Заявитель (54) РАБОЧИЙ ОРГАН ПОДМЕТАЛЬНЫХ МАШИН

Предмет изобретения

Известен рабочий орган подметальных .машин, включающий сердечник, на котором с помощью каната закреплен U-образный ворс.

Однако из-за несовершенства конструкции известного рабочего органа, щетки быстро выходят из строя в результате поломок стального,ворса вследствие его жесткой заделки в местах крепления, а ворс в щетке распределяется неравномерно, образуя в отдельных местах сгущения или пустоты.

С целью повышения надежности крепления ворса в предложенном рабочем органе подметальных машин между ворсом и сердечником размещено эластичное основание, выполненное, например, в виде жгута с продольной канавкой, навитое с натягом на сердечник.

На фиг. 1 показано эластичное основание предложенного рабочего органа до наматывания его на сердечник щетки; на фиг. 2 — то же,,после намотки на сердечник .щетки; на фиг. 3 — узел для крепления ворса.

На сердечник,1 наматывают эластичное основание 2. При намотке эластичного основания создается определенное натяжение в целях раскрытия паза. Расстояние между витками основания определяется для расположения на сердечнике определенного количества

5 ворса. После намотки эластичного основания закрепляется его второй конец на сердечнике щетки. Основание плотно прилетает к сердечнику щетки за счет предварительного натяжения. Затем закрепляется конец троса 3 и за10 правляется в паз основания, после чего произ водится предварительное его натяжение.

15 Рабочий орган подметальных машин, включающий сердечник, на .котором с помощью каната закреплен U-образный ворс, о т л и ч а ю.шийся тем, что, с .целью повышения надежности крепления ворса, между ворсом .и сер20 дечником размещено эластичное основание, выполненное, например, в виде жгута с продольной канавкой, навитое с натягом на сердечник.

436128

Фиг 1

4 иг Х

Со та ватель В. Машин

Техред Т. Курилко

Редактор М. Макарова

Корректор М. Лейзерман

Типография, пр. Сапунова, и

Заказ 3115/11 Изд. № 1808 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
