Реферат

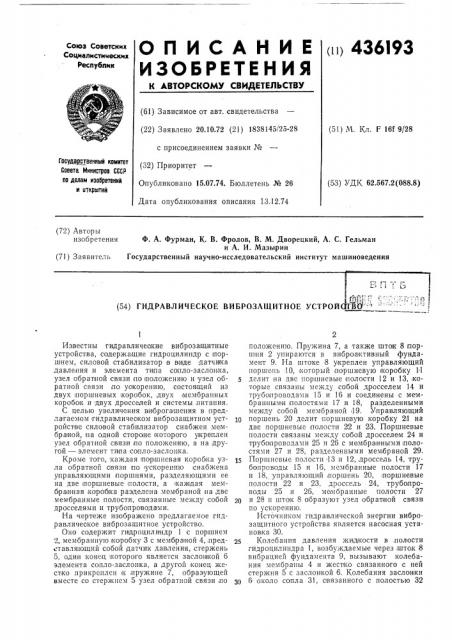

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<и1 436I93

Союз Соввтских

Социалистических

Реслублик (61) Зависимое от авт. свидетельства (22) Заявлено 20.10.72 (21) 1838145/25-28 с присоединением заявки № (32) Приоритет

Опубликовано 15.07.74. Бюллетень № 26

Дата опубликования описания 13.12.74 (51) М. Кл. F 16f 9/28

Гасудаосттееннмй комитет

Совета Министров СССР по делам изобретений и UTKpb!THH (53) УДК 62.567.2(088.8) (72) Авторы изобретения

Ф. А. Фурман, К. В. Фролов, В. М. Дворецкий, А. С. Гельман и А. И. Мазырин

Государственный научно-исследовательский институт машиноведения (71) Заявитель ф",,:.„ - г " . :.:,,:... :, 3 (54) ГИДРАВЛИЧЕСКОЕ ВИБРОЗАЩИТНОЕ УСТРОЙ ВО

Известны гидравлические виброзащ итные устройства, содержащие гидроцилиндр с inopшнем, силовой стабилизатор,в виде датчика давления и элемента ти па сопло-заслонка, узел обратной связи по положению и узел обратной связи ло ускорению, состоящий из двух поршневых коробок, двух мембранных коробок и двух дросселей и системы, питания.

С целью увеличения виброга шения в предлатаемом гидравлическом виброзащитном устройстве силовой стабилизатор снабжен мембраной, на одной стороне которого у|креплен узел обратной связи по положению, а на,другой — элемент типа со пло-заслонка.

Кроме того, каждая поршневая коробка узла обратной связи по ускорению снабжена управляющими, поршнями, разделяющими ее на две поршневые полости, а каж|дая мембранная короб ка раз делена .мембраной на две мембр анные .полости, связанные между собой дросселя ми и трубопроводами.

На чертеже изображено предлагаемое;гидравлическое виброзащитное устройство.

Оно содержит ги дроцилиндр 1 с пор шнем

«"„мембранную коро бку 3 с мем б раной 4,,представляющий собой датчик давления, стержень

5, один конец .которого является заслон кой 6 элемента сопло-заслонка, а другой конец жестко .прикреплен к,пружине 7, образующей вместе со стержнем 5 узел обратной связи,по положению. Пружина 7, а также штс к 8 |порvIíÿ 2 упираются в виброактивный фундамент 9. На штоке 8 укреплен управляющий поршень 10, который поршневую коробку 11 делит на две поршневые полости 12 и 13, которые связаны между собой дросселем 14 и трубопроводами 15 и 16 и соединены с мембранными полостями 17 и 1 8, разделенными между собой мембраной 19. Управляющий

10 поршень 20 делит поршневую коробку 21 на две поршневые полости 22 и 23. Поршневые полости связаны между собой дросселем 24 и трубопроводами 25 и 26 с мембранными |полостями 27 и 28, разделенными мембраной 29.

15 Поршнсвые полости 13 и 12, дроссель 14, трубопроводы 15 и 16, мембранные полости 17 и 18, управляющий поршень 20, поршневые полости 22 и 23, дроссель 24, трубопроводы 25 и 26, ме мбранные полости 27 и 28 и шторок 8 образуют узел обратной связи по ускорению.

Источником гидравлической энергии виброзащитного устройства является насосная установка 30.

Колебания давления жидкости в,полости гидроцилиндра 1, возбуждаемые через шток 8 виорацией фундамента 9, вызывают колебания мембраны 4 и жестко связанного с ней стержня 5 с,заслонкой 6. Колебания заслонки чп 6 около сопла 31, связанного с полостью 32

436193 гидроцилиндра 1, приводят к проти вофазным колебаниям давления жидкости в гидроцилиндре 1, что в результате, колебания давления жидкости в тидроцилиндре 1 сглаживаются.

Это вызывает ослабление колебаний силового воздействия о порного цилиндра на эластомерный элемент ЗЗ и соответственно к снижению передачи ви бра ций на объект 34.

Обратная связь по положению обеспечивает при воздействии элементов силовото стабилизатора удержание объекта 34 на о пределенном уровне относительно фундамента 9.

Обратная связь по ускорению, перемещения гидроцилиндра 1 относительно силового поршня 2,позволяет у величить чувствительность гидравлического ви брозащитного устройства к изменению динамических характеристик объекта. Любое изменение эффективности виброзащиты с изменением резонансных зон объекта ведет к изменению амплитуды .колебаний гидроцилиндра 1 на определенной частоте.

Предлагаемое изобретение позволяет свести вертикальные колебания,гидроцилиндра 1 в широком диапазоне частот, начиная с инфранизких, до минимума, о пределяемого чувствительностью датчика вибрационных перемещений.

Предмет изобретения

1. Гидравлическое виброзащитное устройство, содержащее гидроцилиндр с поршнем, силовой ста билизатор .в,виде датчика давления и элемента типа сопло-заслонка, узел обратной связи по положению и узел обратной связи по уакорению, состоящий из двух поршневых коробок, двух мембра|нных коробок и двух дросселей и системы питания, о тл и ч аю щ е е с я.тем, что, с целью увеличения вибро15 гашения, силовой стабилизатор снабжен мембраной, на одной стороне, которой у креплен узел обратной связи по,положению, а на,другой — элемент типа сопло-заслонка.

2. Устройство ло и. 1, отличающееся

20 тем, что каждая поршневая коробка узла обратной связи по ускорению снабжена управляющи|ми,поршнями, разделяющими ее,на .две поршневые полости, а каждая мембранная коробка разделена мембраной на две мем25 бранные .полости, связанные между собой дросселями и трубопроводами.
