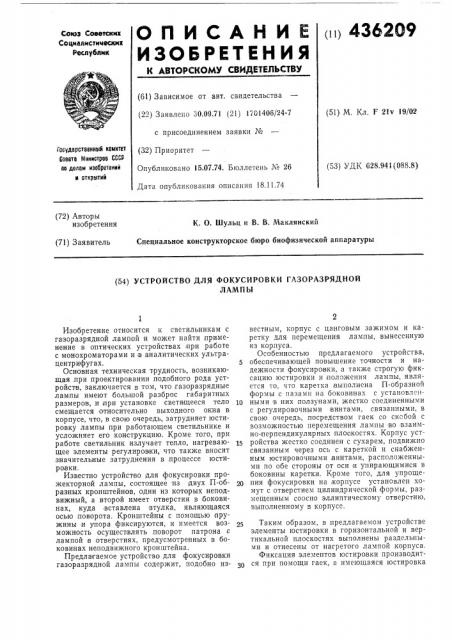

нц 4362О9

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистимеских

Республик (61) Зависимое от авт. свидетельства (2 ) Заявлено 30.09.71 (21) !701406/24-7 с присоединением заявки № (32) Приоритет

Опубликовано 15.07.74. Бюллетень ¹ 26

Дата опубликования описания 18.11.74 (51) М. Кл. Г 21v 19/02 государственный комитет

Совета Министров СССР оо делам иэооретений е открытий (53) УДК 628.941(088.8) (72) Авторы изобретения

К. О. Шульц и В. В. Жаклянский

Специальное конструкторское бюро биофизической аппаратуры (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОКУСИРОВКИ ГАЗОРАЗРЯДНОЙ

ЛАМПЫ

Изобретение относится к светильникам с газоразрядной лампой и может найти применение в оптических устройствах,при работе с монохроматорами и в аналитических ультрацентрифугах.

Основная техническая трудность, возникающая при проектировании .подобного рода устройств, заключается в том, что газоразрядные лампы имеют большой разброс габаритных размеров, и при установке светящееся тело смещается относительно выходного окна в корпусе, что, в свою очередь, затрудняет юстировку лампы при работающем светильнике и усложняет его конструкцию. Кроме того, при работе светильник излучает тепло, нагревающее элементы регулировки, что также вносит значительные затруднения в,процессе юстировки.

Известно устройство для фокусировки прожекторной лампы, состоящее из двух П-образных кронштейнов, один из которых неподвижный, а второй имеет отверстия в .боковинах, куда вставлена втулка, являющаяся осью поворота. Кронштейны с помощью пружины .и упора фиксируются, и имеется возможность осуществлять .поворот патрона с лампой в отверстиях, предусмотренных в боковинах неподвижного кронштейна.

Предлагаемое устройство для,фокусировки газоразрядной лампы содержит, подобно известным, корпус с цанговым зажимом и каретку для перемещения лампы, вынесенную из корпуса.

Особенностью предлагаемого устройства, 5 обеспечивающей повышение точности и надежности фокусировки, а также строгую фиксацию юстировки и положения лампы, является то, что кареткa,âûïîëíåíà П-образной формы с паза Atè Hа боковинах с установлен1р ными в них ползунами, жестко соединенными с регулировочными винтами, связанными, в свою очередь,,посредством гаек со скобой с возможностью перемещения лампы во взаимно- перпендикулярных плоскостях, Корпус уст15 ройства жестко соединен с сухарем, подвижно связанным через ось с кареткой и снабженным юстировочными,винтами, расположенными по обе стороны от оси и упирающимися в боковины каретки. Кроме того, для упроще2р ния фокусировки на,корпусе установлен хомут с отверстием цилиндрической формы, размещенным соосно эллиптическому отверстию, выполненному в корпусе.

Таким образом, в .предлагаемом устройстве элементы юстировки в горизонтальной и вертикальной плоскостях выполнены раздельными и отнесены от нагретого лампой, корпуса.

Фиксация элементов юстировки производится при помощи гаек, а имеющаяся юстировка

436209 положения электродов лам пы значительно повышает надежность всего устройства.

На фиг. 1 представлено устройство для фокусировки газоразрядной лампы; на фиг. 2— то же, вид сверху.

Лампа 1 установлена при помощи .цангового зажима 2 в корпусе 3, который посредством кронштейна 4 и гайки 5 закреплен на сухаре б, подвижно связанном через .шарики 7 с П-образной кареткой 8, на двух боковинах которой имеются пазы 9..В,пазах 9 перемещаются ползуны 10 и 11, жестко связанные с регулировочными винтами 12 и 13 вертикальной и горизонтальной юстировок, которые, в свою очередь, с возможностью перемещения связаны посредством регулировочных гаек 14 и 15 со скобой 16, обеспечиваю щей возможность юстировки.

Гайки 17 и 18 служат для фиксации юстировок. Для обеспечения возможности установки электродов лампы в вертикальное положение:предусмотрены два юстировочных винта

19. Для выбирания люфта сухаря 6 служит подпятник 20 с гайкой 21.

На корпусе 3 подвижно установлен хомут

22, служащий для выставления отверстия 23 для выхода светового пучка против центра светящегося тела лампы 1.

Устройство для фокусировки газоразрядной лампы работает, следующим образом.

Лампа 1 устанавливается в корпус 3 при помощи цангового зажима 2 без точного подбора ее положения. Хомут 22 перемещается .вдоль корпуса 3 до положения, в котором центр светящегося тела будет находиться:против центра отверстия 23 в хомуте 22.

Выставление электродов лампы,в вертиKBJIbHoe положение производится путем IIQочередного вращения винтов!19, при этом сухарь 6 поворачивается на шариках 7; вместе с ним .поворачивается крон штейн 4 и корпус

3 с лампой 1.

5 Для перемещения лампы 1 вместе с корпусом 3 в горизонтальном на правлении необходимо, отпустив гайку 18, вращать гайку 15.

При этом каретка 8 начнет перемещаться вдоль ползуна 10. После установки лампы 1

10 в нужное положение ее фиксация осуществляется затяжкой гайки 18.

Предмет изобретения

1. Устройство для фокусировки газоразряд15 ной лампы, содержащее корпус с цанговым зажимом и каретку для перемещения лампы, вынесенную из корпуса, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и надежности фокусировки и обеспечения строгой

20 фиксации юстировки и положения лампы, каретка выполнена П-образной формы с пазами на боковинах с установленными в них .ползунами, жестко соединенными с регулировочными .винтами, связанными, в свою очередь, по25 средством гаек- со скобой с возможностью перемещения лампы во взаимно-перпендикулярных плоскостях, причем корпус устройства жестко соединен с сухарем, подвижно связанным через ось с кареткой и снабженным

30 юстировочными винтами, расположенными по обе стороны от оси и упирающимися в боковины каретки.

2, Устройство по п. 1, отличаю:щееся тем, что, с целью упрощения фокусировки, на

35 корпусе установлен хомут с отверстием цилиндрической формы, размещенным соосно эллиптическому отверстию, выполненному в корпусе.

436209

@иг 2
