Дозатор жидкости
Иллюстрации
Показать всеРеферат

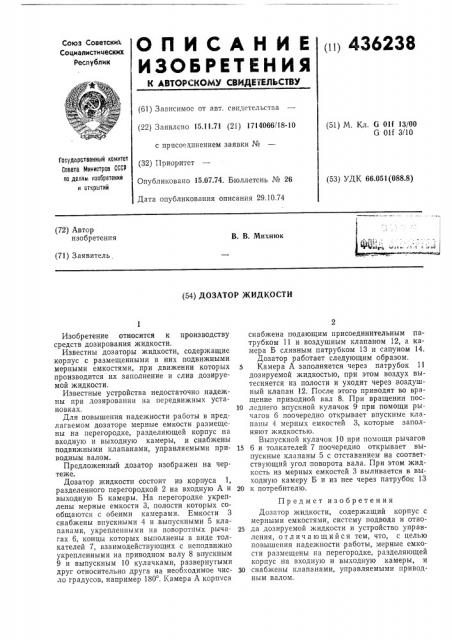

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
00 436238
Союз СоветскиХ
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлсно 15.11.71 (21) 1714066/18-10 с присоединением заявки № (32) Приоритет
Опубликовано 15.07.74. Бюллетень № 26
Дата опубликования описания 29.10.74 (51) М. Кл. G 01f 13/00
G 01f 3!10
Гасударственный комитет
Совете Министров СССР по делим изобретении и открытий (53) УДК 66.051(088.8) (72) Автор изобретения
В. В. Михнюк (71) Заявитель, (54) ДОЗАТОР ЖИДКОСТИ
Изобретение относится к производству средств дозирования жидкости.
Известны доваторы жидкости, содержащие корпус с размещенными в них подвижными мерными емкостями, при движении которых производится их заполнение и слив дозируемой жидкости.
Известные устройства недостаточно надежны при дозировании на передвижных установках.
Для повышения надежности работы в предлагаемом доваторе мерные емкости размещены на перегородке, разделяющей корпус на входную и выходную камеры, и снабжены подвижными клапанами, управляемыми приводным валом.
Предложенный дозатор изображен на чертеже.
Дозатор жидкости состоит из корпуса 1, разделенного перегородкой 2 на входную А и выходную Б камеры. На перегородке укреплены мерные емкости 3, полости которых сообщаются с обеими камерами. Емкости 3 снабжены впускными 4 и выпускными 5 клапанами, укрепленными на поворотных рычагах 6, концы которых выполнены в виде толкателей 7, взаимодействующих с неподвижно укрепленными на приводном валу 8 впускным
9 и выпускным 10 кулачками, развернутыми друг относительно друга на необходимое число градусов, например 180 . Камера А корпуса снабжена подающим присоединительным патрубком 11 и воздушным клапаном 12, а камера Б сливным патрубком 13 и сапуном 14.
Дозатор работает следующим образом.
5 Камера А заполняется через патрубок 11 дозируемой жидкостью, при этом воздух вытесняется из полости и уходит через,воздушный клапан 12. После этого приводят во вращение приводной вал 8. При вращении пос10 леднего впускной кулачок 9 при помощи рычагов 6 поочередно открывает впускные клапаны 4 мерных емкостей 3, которые заполняют жидкостью, Выпускной кулачок 10 при помощи рычагов
15 6 и толкателей 7 поочередно открывает выпускные клапаны 5 с отставанием на соответствующий угол поворота вала. При этом жидкость из мерных емкостей 3 выливается в выходную камеру Б и из нее через патрубок 13
20 к потребителю.
Предмет изобретения
Дозатор жидкости, содержащий корпус с мерными емкостями, систему подвода и отво25 да дозируемой жидкости и устройство управления, отличающийся тем, что, с целью повышения надежности работы, мерные емкости размещены на перегородке, разделяющей корпус на входную и выходную камеры, и
30 снабжены клапанами, управляемыми приводным валом.
436238
Составитель В. Вайншенкер
Техред Л. Богданова Корректор Е. Миронова
Редактор С. Хейфиц
Типография, пр. Сапунова, 2
Заказ 2871/4 Изд. № l753 Тираж 750 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий
Москва, Ж-35, Раушская наб., д. 4/5
