Устройство для возбуждения сейсмическихволн в скважине

Иллюстрации

Показать все

Реферат



Вф >,. y« i

Що ., г.i

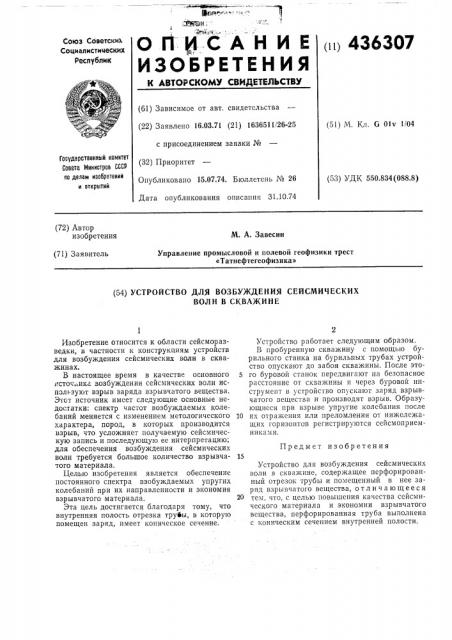

О СЛНИЕ

ИЗОБРЕТЕНИЯ

Мужи

<п1 436307

Союз Советски

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 16.03.71 (21) 1636511/26-25 с присоединением заявки № (32) Приоритет

Опубликовано 15.07.74. Бюллетень № 26

Дата опубликования описания 31.10.74 (51) М. Кл. G 01ч 1/04

Гасударственный комитет

Совета Министров СССР ао делам изобретении и открытий (53) УДК 550.834(088.8) (72) Автор изобретения

М. А. Завесин

Управление промысловой и полевой геофизики трест

«Татнефте геофизика» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВОЗБУЖДЕНИЯ СЕЙСМИЧЕСКИХ

ВОЛН В СКВАЖИНЕ

Предмет изобретения

Изобретение относится к области сейсморазведки, в частности к конструкциям устройств для возбуждения сейсмических волн в скважинах.

В настоящее время в качестве основного ..стоя„ика возбуждения сейсмических волн используют взрыв заряда взрывчатого вещества.

Этот источник имеет следующие основные недостатки: спектр частот возбуждаемых колебаний меняется с изменением метологического характера, пород, в которых производится взрыв, что усложняет получаемую сейсмическую запись и последующую ее интерпретацию; для обеспечения возбуждения сейсмических волн требуется большое количество взрывчатого материала.

Целью изобретения является обеспечение постоянного спектра взобуждаемых упругих колебаний при их направленности и экономия взрывчатого материала.

Эта цель достигается благодаря тому, что внутренняя полость отрезка труееы, в которую помещен заряд, имеет коническое сечение.

Устройство работает следующим образом.

В пробуренную скважину с помощью бурильного станка на бурильных трубах устройство опускают до забоя скважины. После это5 го буровой станок передвигают на безопасное расстояние от скважины и через буровой инструмент в устройство опускают заряд взрывчатого вещества и производят взрыв. Образующиеся при взрыве упругие колебания после

10 их отражения или преломления от нижележащих горизонтов регистрируются сейсмоприемниками.

Устройство для возбуждения сейсмических волн в скважине, содержащее перфорированный отрезок трубы и помещенный в нее заряд взрывчатого вещества, о т л и ч а ю ще е с я

2о тем, что, с целью повышения качсства сейсмического материала и экономии взрывчатого вещества, перфорированная труба выполнена с коническим сечением внутренней полости.
