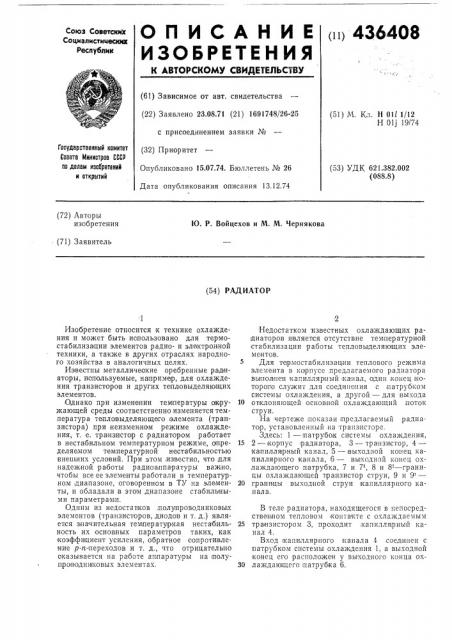

О П И С A Н И E „„ 436408
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистицвскиве
Рестгублин
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 23.08.71 (21) 1691748/26-25 с присоединением заявки № (32) Приоритет
Опубликовано 15.07.74. Бюллетень № 26
Дата опубликования описания 13.12.74 (51) М. Кл. H Oll 1/12
Н Olj 19/74
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.382.002 (088.8) (72) Авторы изобретения
lO. P. Войцехов и М. М, Чернякова (71) Заявитель (54) РАД И АТО P
Изобретение относится к технике охлаждения и может быть использовано для термостабилизации элементов радио- и электронной техники, а также в других отраслях народного хозяйства в аналогичных целях.
Известны металлические оребренные радиаторы, используемые, на пример, для охлаждения транзисторов и других тепловыделяющих элементов.
Однако при изменении тем пер ату ры окружающей среды соответственно изменяется тем,пература тепловыделяющего элемента (транзистора) при неизменном режиме охлаждения, т. е. тра нзисто р с радиатором работает в неста|бильном температурном режиме, определяемом температурной не стабильностью внешних условий. При этом,известно, что для надежной работы радиоаппаратуры важно, чтобы все ее элементы работали в температурном диапазоне, оговоренном в ТУ .на элементы, и обладали в эго м диапазоне стабилыными параметрами.
Одним из недостатков, полупроводниковых элементов (транзисторов, диодов и т. д.) является з начительная температурная нестабильность их основных параметров таких, как коэффициент усиления, обратное сопротивление р-и-переходов и т. д., что отрицательно оказывается на работе аппаратуры на полупроводни ковых элементах.
Недостатком известных охлаждающих радиаторов является отсутствие температурной стабилизации работы тепловьоделяю щих элементов.
Для те рмостабилизации теплового режима элемента в корпусе .предлагаемого радиатора выполнен капилляр ный канал, один, конец которопо служит для соединения с,патрубком системы охлаждения, а другой — для,выхода
10 опклоняющей основной охлаждающий поток струи.
На чертеже показан предлагаемый радиато р, установленный на транзисторе.
Здесь; 1 — пагрубок системы охлаждения, 15 2 — корпус радиатора, 3 — транзистор, 4— ка пилля рный канал, 5 — выходной конец капиллярного канала, 6 — выхсдной конец охлаждающего патрубка, 7 и 7, 8 и 8 — границы охлаждающей транзистор струи, 9 и 9 —
20 границы выходной струи капиллярного канала.
В теле радиатора, находящегося в непосредственном тепловом контакте с охла>кдаемым
25 транзистором 3, проходит,капилля рный канал 4.
Вход капиллярного канала 4 соединен с патрубком системы охлаждения 1, а выходной конец его расположении у выходного конца ох30 лаждающего,патрубка 6.
436408
Составитель Г. Корнилова
Редактор И. Шубина Техред Т. Курилко Корректоры: M. Коробова и О. Данишева
Заказ 3304/9 Изд. № 1827 Тираж 760 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 5К-35, Раушскан наб., д. 4/5 Гипография, пр. Сапунова, 2
Принцип действия предложенного устройства состоит в следующем.
Охлаждающий воздух, поступает в патрубок системы охлаждения и выходящая из него струя 7 — 7 охлаждает транзистор с радиатором, Одновременно с этим часть охлаждаю щего воздуха .поступает в управляющий ка пиллярный канал 4, проходящий,в корпусе ра диатора 2.
Температура капиллярного канала 4 определяется температурой охлаж даемого радиатора.
Известно, что аэродинамическое сопротивление;капиллярного канала 4 зависит от температуры и с увеличением температуры расход воздуха через ка пилля рный канал падает . Выходящая из капиллярного канала струя
9 — 9 отклоняет основной охлаждающий поток 7 — 7 . Когда температура радиатора велика, расход через капиллярный канал мал, и струя 7 — 7,:практически не опклоняясь, направлена непосредственно на охлаждаемый элемент. При уменьшении темлературы ipaдиатора растет мощность управляющей спруи
9 — 9 и она отклоняет основную охлаждающую струю в положение 8 — 8 .
Охлаждение транзистора становится менее инте|нсивным.
Таким образом, колеблясь, охлаждающая струя регулирует охлаждение транзистора в за висимости от его тем пературы, что обеспечи вает его |работу в неизменном те1пловом режиме. Иными словами, предложенное успройство термостабили зирует охлаждаемый элемент, что,позволяет стабилизировать его электрические параметры в требуемом темцературном интервале.
10 Изменяя изометричеакие .параметры капиллярного канала и взаимное расположение выходных концов основного и yippaaляющего .каналов, можно регулировать чувствительность термоста билизации и изменять тем ператур15 ный диапазон статиравания.
Предмет изобретения
Радиатор для .принудительного охлаждения, например, полупроводниковых приборов, 20 представляющий собой оребренное металлическое тело, находящееся,B непосредственном тепловом;контакте с корпусом охлаждаемого элемента, отл и ч а 1ощи и ся тем, что, с целью термоста билизации теплового, режима
25 элемента, в корпусе радиатора выполнен капиллярный канал, один конец которого служит для соединения с патрубом системы ovлаждения, а другой — для выхода о пклоняющей основной охлаждающий поток струи.
