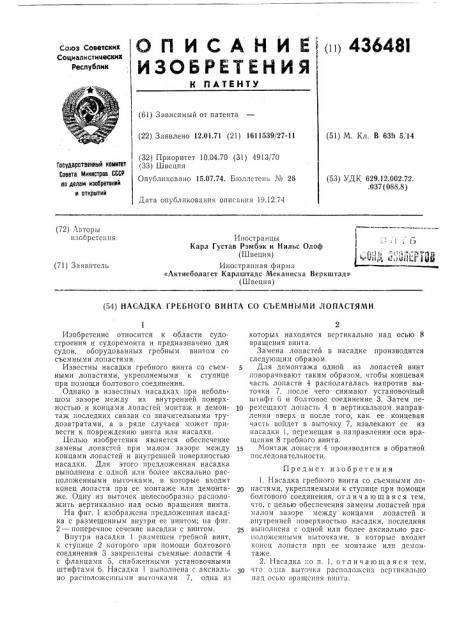

Реферат



(») 43648I

Со!оз Советских

Социалистических

Республик

К ПАТЕНТУ (61) Зависимый от патента (22) Заявлено 12.01.71 (21) 1611539/27-11 (51) М. Кл. В 63h 5, 14 (32) Приоритет 10.04.70 (31) 4913!70 (ЗЗ) Швеция

Опубликовано 15.07.74. Бюллетень М 26

Государственный комнтет

Савета н1нннстрее СССР па делам изобретвннй и аткрытнй (53) УДК 629.12.002.72..037 (088.8) Дата опубликования описания 19.12.74 (72) Авторы изооретсния

Иностранцы

Карл Густав Рэмбэк и Нильс Олоф (Швеция) Иностранная фирма

«Актиеболагет Карлштадс Меканиска Веркштад» (Швеция) (71) Заявитель (54) НАСАДКА ГРЕБНОГО ВИНТА СО СЪЕМНЫМИ ЛОПАСТЯМИ

Изобретение относится к области судостроения и судоремонта и предназначено для судов, оборудованных гребным винтом со съемными лопастями.

Известны насадки гребного винта со съемными лопастями, укрепляемыми к ступице при помощи болтового соединения.

Однако в известных насадках при небольшом зазоре между их внутренней поверхностью и концами лопастей монтаж и демон- 1р таж последних связан со значительными трудозатратами, а в ряде случаев может привести к повреждению винта или насадки.

Целью изобретения является обеспечение замены лопастей при малом зазоре между концами лопастей и внутренней поверхностью насадки. Для этого предложенная насадка выполнена с одной или более аксиально расположенными выточками, в которые входит конец лопасти при ее монтаже или демонта- 2р же. Одну из выточек целесообразно расположить вертикально над осью вращения винта.

На фиг. 1 изображена предложенная насадка с размещенным внутри ее винтом; на фиг.

2 — поперечное сечение насадки с винтом.

Впутр1! насадки 1 размещен гребной винт, к ступице 2 которого при помощи болтового соединения 3 закреплены съемные лопасти 4 с фланцами 5, снабженными установочными штифтами 6. Насадка выполнена с аксиаль- 3р но расиоложс!!ными выточками 7, одна из

2 которых находится вертикально над осью 8 вращения винта.

Замена лопастей в насадке производится следующим образом.

Для демонтажа одной из лопастей винт поворачивают таким образом, чтобы концевая часть лопасти 4 располагалась напротив выточки 7, после чего снимают установочный ш1ифт 6 и болтовое соединение 3. Затем перемещают лопасть 4 в вертикальном направлении вверх и после того, как ее концевая часть войдет в выточку 7, извлекают ее из насадки 1, перемещая в направлении оси вращения 8 гребного винта.

Монтаж лопасти 4 производится в обратной последовательности.

Предмет изобретен ия

1. Насадка гребного винта со съемными лопастями, укрепляемыми к ступице при помощи болтового соединения, от л и ч а ю щ а я с я тем, что, с целью обеспечения замены лопастей при малом зазоре между концами лопастей и внутренней поверхностью насадки, последняя выполнена с одной или более аксиально pacl1oëoÿåнными выточками, в которые входит конец лопасти при ее монтаже или демонтаже.

2. Насадка -о п. 1, о тл и ч а ю щ а я с я тем, что одна выточка расположена вертикально

1I3ä осью вращения Вип га.

436481 фиг 3

Составитель А. Потапов

Техред Т. Курилко

Редактор Н. Коган

Корректор Л. Орлова

Типография, пр. Сапунова, 2

Заказ 52/2 Изд. № 1820 Тираж 506 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
