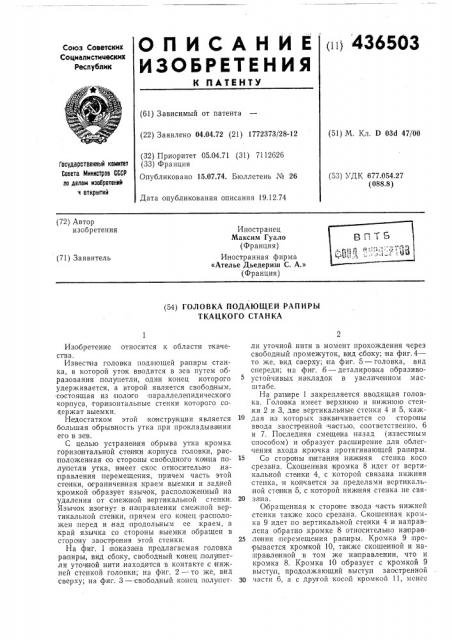

О П И С А Н И Е (11) 436503

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистимеских

Республик

К ПАТЕНТУ (61) Зависимый от патента (51) М. Кл. D 03д 47/00 (22) Заявлено 04.04.72 (21) 1772373/28-12 (32) Приоритет 05.04.71 (31) 7112626 (33) Франция

Опубликовано 15.07.74. Бюллетень № 26

Государственный комитет

Совета Министров СССР но делам изобретений и открытий (53) ДК 677.054.27 (088.8) Дата опубликования описания 19.12.74 (72) Автор изобретения

Иностранец

Максим Гуало (Франция) Иностранная фирма

«Ателье Дьедериш С. А.» (Франция) (71) Заявитель (54) ГОЛОВКА ПОДАЮЩЕЙ РАПИРЫ

ТКАЦКОГО СТАНКА

Изобретение относится к области ткачества.

Известна головка подающей ра|пиры станка, в которой уток вводится в зев путем образования полупетли, один конец которото удерживается, а второй является свободным, состоящая из полого параллелепидическото корпуса, горизонтальные стенки которого соаержат выемки.

Недостатком этой конструкции является большая обрывность утка при прокладыва нии его в зе в.

С целью устранения обрыва утка кромка горизонтальной сте нки корпуса головки, расположенная со стороны свободного xoHiua полупетли утка, имеет скос относительно направления перемещения, причем часть этой стенки, ограниченная краем выемки и задней кромкой образует язычок, расположенный на удалении от смежной вертикальной стенки.

Язычок изогнут в направлении смежной вертикальной стенки, причем его конец расположен перед и над продольным ее,краем, а край язычка со стороны выемки обращен в сторону заострения этой стенки.

На фиг. 1 показа на предлагаемая головка ра пиры, вид сбоку, свободный коленец;полу петли уточной нити .находится в контакте с .нижней ст-; на фиг. 2 — то же, вид сверху; на фиг. 3 — свободный конец полупстли уточной нити в момент прохождения через свободный промежуток, вид сбоку; 1на фиг.4— то же, вид сверху; на фиг. 5 — головка, вид спереди; на фит. 6 — деталировка образивоустойчивых накладок в увеличенном масштабе.

На рапире 1 закрепляется вводящая головка. Голодовка имеет верхнюю и нижнюю стенки 2 и 3, две вертикальные стенки 4 и 5, каждая из которых за канчивается со стороны ввода заостренной ча стью, соответственно, 6 и 7. Последняя смещена назад (известным способом) и образует расширение для облегчения входа крючка протягивающей рапиры.

15 Со стороны питания нижняя стенка косо срезана. Скошенная к ромка 8 идет от вертикальной стенки 4, с которой связана нижняя стенка, и кончается за,пределами вертикальной сте|нки 5, с которой нижняя стенка не свя20 за.на.

Обращенная к стороне ввода часть нижней стенки также косо срезана. Скошенная кромка 9 идет по вертикальной стенки 4 и направлена обратно, кромке 8 относительно на прав25 лежания перемещения рапиры. Кромка 9 пре рывается кромкой 10, та кже скошенной и на;правленной в том же на правлении, что и кромка 8. Кромка 10 образует с кромкой 9 выступ, продолжающий выступ заостренной

30 части 6, а с другой косой кромкой 11, мснсс

436503

3 наклонной, чем первая, относительно направления перемещения выемку 12, в которую вводится уточная iHHTb.

Часть нижней стенки, ограниченная со стороны питания кромкой 8 и .кромкой 11 выемки, образует язычок, конец 13 которого при,поднят и заканчивается не сколько выше и впереди края 14 вертикальной стенки 5, оставляя, таким образом, овободный промежуток 15. 10

Донные части выемок снабжены накладками 16 в виде полумесяца, внешний обвод которого короче донной части выемки, а его заостренные хонцы 17 отступают от краев донной части выемок. 15

Свободный конец 18 полупетли утка вытягивается .в .На правлении, указанном стрелкой

19, крючком другой ра пиры (не показана), а свободный .конец 20 нити расположен позади головки вводящей рапиры. Головка рапиры 20 перемещается в направлении стрелки 21.

После переноса уточкой петли от вводящей рапиры к протягивающей свободные концы

18 и 20 в течение некогорого времени находятся на одной линии и в смещении от носи- 25 тельно вводящей головки. Когда скорость возврата головок игл достигает некоторого значения, свободный конец, окорость перемещения которого является двойной по сравнению со скоростью перемещения головок, начинает колебаться. Конец 20 перемещается бес порядочным движением, прыжками HIIeред, в момент которых образуются петельки

22, попада|ощие со стороны питания в головку.

Предмет изобретения

1. Головка подающей рапиры тка цкого ста нка, в которой уток вводится в зев путем образованиия полупетли, один конец которого удерживается, а второй является свободным, состоящая из полого лараллелепидического кор пуса, горизонтальные стенки которого содержат выемки, отличающаяся тем, что, с целью устранения обрыва утка, кромка горизонтальной стенки корпуса II OJIQBiKH, расположенная со стороны свободного:конца полупетли утка, имеет скос огносительно,направления перемещения, причем часть этой стенки, ограниченная краем выемки и задней кромкой образует язычок, расположенный на удалении от смеиной вертикальной стенки.

2, Головка по п. 1, отл и ч а юща я ся тем, что язычок изогнут в на правлении смежной вертикальной стенки, причем его конец рас положен перед и над продольным ее .краем, а .край язычка со стороны выемки обращен в сторону заострения этой стенки.

436503

5 75 1б

21 иг.2

11 15 1

75 1б 3

15 12

7

lб

1б

Риг. б
