Реферат

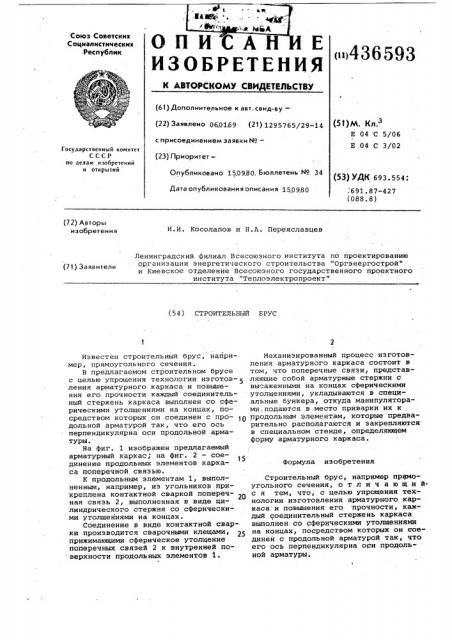

Союз Советских

Социалистических

Республик

ОП ИCAH Е

«»436593

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву-(22) Заявлено 060169 (21) 1295765/29-14 с присоединением заявки ¹â€” (23) Приоритет—

Опубликовано 15.0980. Бюллетень № 34 (5f)M. Кл.

Е 04 С 5/06

Е 04 С 3/02

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 693.554:

Дата опубликования описания 150980

:691.87-427 (088.8) (72) Авторы изобретения

И.И. Косолапов и Н.A. Переяславцев

Ленинградский филиал Всесоюзного института по проектированию организации энергетического строительства "Оргэнергостройн и Киевское отделение Всесоюзного государственного проектного института "Теплозлектропроектн (7! ) Заявители (54) СТРОИТЕЛЬНЫЙ БРУС

Формула изобретения

Известен строительный брус, например, прямоугольного сечения.

В предлагаемом строительном брусе с целью упрощения технологии изготов- 5 ления арматурного каркаса и повышения его прочности каждый соединительный стержень каркаса выполнен со сферическими утолщениями на концах, посредством которых он соединен с продольной арматурой так, что его ось перпендикулярна оси продольной арматуры.

На фиг. 1 изображен предлагаемый арматурный каркас; на фиг. 2 — соединение продольных элементов каркаса поперечной связью.

К продольным элементам 1, выполненным, например, из угольников прикреплена контактной сваркой попереч- 20 ная связь 2, выполненная в виде цилиндрического стержня со сферическими утолщениями на концах.

Соединение в виде контактной сварки производится сварочными клещами, прижимающими сферическое утолщение поперечных связей 2 к внутренней по верхности продольных элементов 1.

Механизированный процесс изготовления арматурного каркаса состоит в том, что поперечные связи, представляющие собой арматурные стержни с вы"аженными на концах сферическими утолщениями, укладываются в специальные бункера, откуда манипуляторами-подаются в место приварки их к ттродольным элементам, которые предварительно располагаются и закрепляются в специальном стенде, определяющем форму арматурного каркаса.

Строительный брус, например прямоугольного сечения, о т л и ч а ю щ и йс я тем, что, с целью упрощения технологии изготовления арматурного каркаса и повышения его прочности, каждый соединительный стержень каркаса выполнен со сферическими утолщениями на концах, посредством которых он соединен с продольной арматурой так, что его ось перпендикулярна оси продольной арматуры.

4 М ""

° . e+

Ф

436593

Фиг. 2

Составитель Б. Спивак

Техред Н.Граб Корректор В.Бутяга

Редактор Е.Месропова
