Реферат

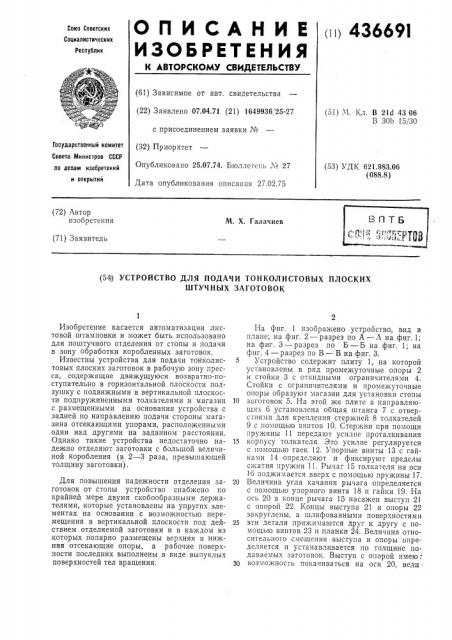

О П И CA Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п1 43669I

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 07,04.71 (21) 1649936, 25-27 с присоединением заявки ЛЬ (32) Приоритет

Опубликовано 25.07.74. Бюллстсн Ле 27

Дата опубликования описания 27.02.75 (51) М. Кл. В 21d 43 06

В ЗОЬ 15/30

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.983.06 (088.8) (72) Автор изобретения

М. Х. Галачиев (71) Заявитель (54 ) УСТРОЙСТВО ДЛЯ ПОДАЧИ ТОНКОЛИСТОВЫХ ПЛОСКИХ

ШТУЧНЫХ ЗАГОТОВОК

Изобретение касается автоматизации листовой штамповки и может быть использовано для поштучного отделения от стопы и подачи в зону обработки коробленных заготовок.

Известны устройства для подачи тонколистовых плоских заготовок в рабочую зону пресса, содержащие движущуюся возвратно-поступательно в горизонтальной плоскости ползушку с подвижными в вертикальной плоскости подпружиненными толкателями и магазин с размещенными на основании устройства с задней по направлению подачи стороны магазина отсекающими упорами, расположенными одни над другими на заданном расстоянии.

Однако такие устройства недостаточно надежно отделяют заготовки с большой величиной коробления (в 2 — 3 раза, превышающей толщину заготовки).

Для повышения надежности отделения заготовок от стопы устройство снабжено по крайней мере двумя скобообразными держателями, которые установлены на упругих элементах на основании с возможностью перемещения в вертикальной плоскости под действием отделяемой заготовки и в каждом из которых попарно размещены верхняя и нижняя отсекающие опоры, а рабочие поверхности последних выполнены в виде выпуклых поверхностей тел вращения.

E Ea фиг, 1 изображено устройство, вид в плане; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1; на фиг. 4 — разрез по  — В на фиг. 3.

Устройство содержит плиту 1, на которой установлены в ряд промежуточные опоры 2 и стойки 3 с откидными ограничителями 4, Стойки с ограничителями и промежуточные опоры образуют магазин для установки стопы

10 заготовок 5. На этой же плите в направляющих 6 установлена общая штанга 7 с отверстиями для крепления стержней 8 толкателей

9 с помощью винтов 10. Стержни при помощи пружины 11 передают усилие проталкивания

15 корпусу толкателя. Это усилие регулируется с помощью гаек 12. Упорные винты 13 с гайками 14 определяют и фиксируют пределы сжатия пружин 11. Рычаг 15 толкателя на оси

16 поджимается вверх с помощью пружины 17.

20 Величина угла качания рычага определяется с помощью упорного винта 18 и гайки 19. На ось 20 в конце рычага 15 насажен выступ 21 с опорой 22. Концы выступа 21 и опоры 22 закруглены, а шлифованными поверхностями

2S эти детали прижимаются друг к другу с помощью винтов 23 и планки 24. Величина относительного смещения выступа и опоры определяется и устанавливается по толщине по. даваемых заготовок. Выступ с опорой имею;

3О возможность покачиваться на оси 20, вели

436691 чина угла качения ограничивается зазором в пазу рычага 15 и упорным в1штом 25 с гайкой 26. Параллельно толкателям по другую сторону от магазина установлены отсекающие опоры 27 и 28. Оси этих опор смещены относительно осей толкателей, что позволяет 110следним перемещать отделеш1ук> загO гонку на нужнуlo величину. Положения ollop на 1!лите определяются кронштейнами 29, закре>iлепными на плите. Кронштейны имеют горизонтальные отверстия под направляющие винты 30, которые направляют и ограничивают горизонтальные перемещения корпуса 31 под действием пружины 32. Упорный винт 33 с гайкой 34 ограничивает перемещения корпуса

31 и сжатие пружин 32 под действием усилия проталкивания нижней заготовки. В корпусе имеются вертикальные направляющие отверстия под штифты 35 и 36, запрессованные в

".кобу 37. Скобу поджимают вверх надетые на птифты пружины 38. Вертикальное перемецение скобы под действием пружин ограничено упорным винтом 39 с гайкой 40, В верхнем пазу скобы закреплена верхняя опора 27 с помощью винтов 41. Нижний конец отсекающей опоры 27 выполнен сферическим. В плоскости поверхности для упора расположена ось вращения нижне!1 опоры 28, выполненной в виде ролика с торовой боковой поверхностью.

Привод сообщает штанге 7 возвратно-поступательное движение. Под действие l пружин 17 рычаги 15 поднимают выступы 21 толкателей несколько выше нижней кромки стопы. Так как концы опор 22 закруглены, то они при движении рабочего хода легко заходя г под заготовки, сжимая пружины. При этом кромка нижней заготовки скользит по закругленным поверхностям опор 22 до тех пор, пока она не соприкоснется с выступами. Благодаря наличию пружин 11 с кромкой нижней полосы всегда соприкасаются все выступы. Так как ролики опоры 28 поджимаются

1(спОсредсTБе111!О к ilижl!ей т!ерс31Iel(яроh!1(e полосы, а зазоры мс к I)! роликами и о>!орами

27 равны 1,5 толщ1шы материала заготовки, то нижняя заготовка свободно 1роходит между отсекающими опораз1и. вращая при этом нижние опоры. Переместив отделенную полосу на необходимую величину, толкатели возвращаются назад, 1>ри этом выступы 21 1гово-! гачиваются на своих осях па определеш1ый

10 угол и скользят под стопой своими тыльными сторонами. Выйдя из-под стопы, рычаги 15 под действием пруи(ин 17 приподнимают выступы 21 в исходное положение, и цикл пов-.оряется по мере надобности.

Предмет изобретения

1. Устройство для подачи тонколистовых

11.10ских цlту чных 31! Го 1 овОк В рабов! 10 30ну технологических машин, например прессов, 20 содержащее движущуюся возвратно-поступательно в горизонтальном направлении ползушку с подвижными B вертикальной и loci(Ости подпружиненными толкателями и магазин с размещенными на основании устройства с

25 задней по направлению подачи стороны магазина отсекающими опорами, располоя(енными в два ряда один над другим Iia заданном расстоянии, о тл и IBIo Ill,å е ся тем, что, с целью повышения надежности отделения заготовок

30 от стопы, оно снабжено по крайней мере двумя скобообразпыми держателями, которые установлены на упругих элементах на основании с возможностью перемещения в вертикальной плоскости 1103, действием отделяемой

55 загoToill(II и в ка кдом из которых по:!арно разме:цены верхняя и нижняя отсекающие опоры, а рабочие поверхности последних выполнены в виде выпуклых: оверхностей тел вращения.

40 2 Устройство по и. 1, отл ич а ю щееся тем, что отсекающие о11оры выполнены вращающимися.
