Реферат

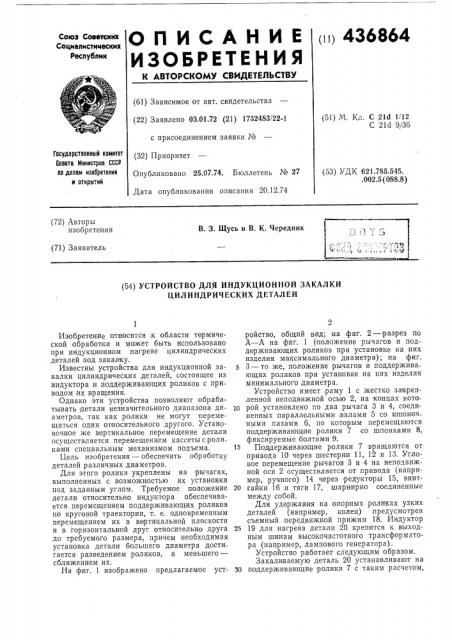

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп 436864

Союз Советских

Социалистимеских

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 03.01.72 (21) 1732483/22-1 с присоединением заявки № (32) Приоритет

Опубликовано 25.07,74. Бюллетень № 27

Дата опубликования описания 20.12.74 (51) М. Кл. С 21d 1/12

С 21d 9/36

Государственный комитет

Совета Министров СССР па делам изооретений

И OTKPblTHH (53) УДК 621.785.545. .002.5 (088.8) (72) Авторы изобретения

В. 3. Щусь и В. К, Чередник ! (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИНДУКЦИОННОЙ ЗАКАЛКИ

ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ

Изобретение относится к области термической обработки и может быть использовано при индукционном нагреве цилиндрических деталей под закалку.

Известны устройства для индукционной закалки цилиндрических деталей, состоящее из индуктора и поддерживающих роликов с приводом их вращения.

Однако эти устройства позволяют обрабатывать |детали незначительного диапазона диаметров, так как ролики не могут перемещаться один относительного другого. Установочное же вертикальное перемещение детали осуществляется перемещением кассеты с,роли ками специальным механизмом подъема.

Цель изобретения — обеспечить обработку деталей различных диаметров.

Для этого ролики укреплены на рычагах, выполненных с возможностью их установки под заданным углом. Требуемое положение детали относительно индуктора обеспечивается перемещением поддерживающих роликов по круговой траектории, т. е. одновременным перемещением их в вертикальной плоскости и в горизонтальной друг относительно друга до требуемого размера, причем необходимая установка детали большего диаметра достигается разведением роликов, а меньшего— сближением их.

На фиг. 1 изображено предлагаемое уст,ройство, общий вид; на фиг. 2 — разрез по

А — А на фиг. 1 (положение рычагов и поддерживающих роликов при установке на них изделия максимального диаметра); на фиг.

3 — то же, положение рычагов и поддерживающих роликов при установке на них изделия минимального диаметра.

Устройство имеет раму 1 с жестко закрепленной неподвижной осью 2, на концах хото10 рой установлено по два рычага 3 и 4, соединенных параллельными;валами 5 со шпоночными пазами 6, по которым перемещаются поддерживающие ролики 7 со шпонками 8, фиксируемые болтами 9.

15 Поддерживающие ролики 7 вращаются от привода 10 через шестерни 11, 12 и 13, Угловое перемещение, рычагов 3 и 4 на неподвижной оси 2 осуществляется от привода (например, ручного) 14 через редукторы 15, винт20 гайки 16 и тяги 17, шарнирно соединенные между собой.

Для удержания на опорных роликах узких деталей (например, колец) предусмотрен съемный передвижной прижим 18. Индуктор

25 19 для нагрева детали 20 крепится к выходным шинам высокочастотного трансформатора (например, лампового генератора).

Устройство работает следующим образом.

Закаливаемую деталь 20 устанавливают на

30 поддерживающие ролики 7 с таким расчетом, 436864 чтобы ее ось вращения находилась в одной плоскости с осью,индуктора 19. Для этого установленную на роликах деталь перемещают вверх — вниз при помощи привода 14, который через .редукторы 15, винт-гайки 16 и тяги 17 сообщает рычагам 3 и 4 угловое перемещение. При .необходимости для узких деталей устанавливают съемный прижим 18.

Включая привод 10, посредством шестерен

11, 12 и 13, валов 5 и поддерживающих роликов 7 сообщают закаливаемой детали 20 вращательное движение. После этого включа ют напрев.

Предмет изобретения

5 Устройство для индукционной закалки цилиндрических деталей, содержащее индуктор и поддерживающие ролики с приводом их вращения, отлич ающееся тем, что, с целью обеспечения обработки деталей различ10 ных диаметров,:ролики укреплены на,рычагах, выполненных с возможностью их уста-, новки под заданным углом.

436864

Ф г. 5
