Реферат

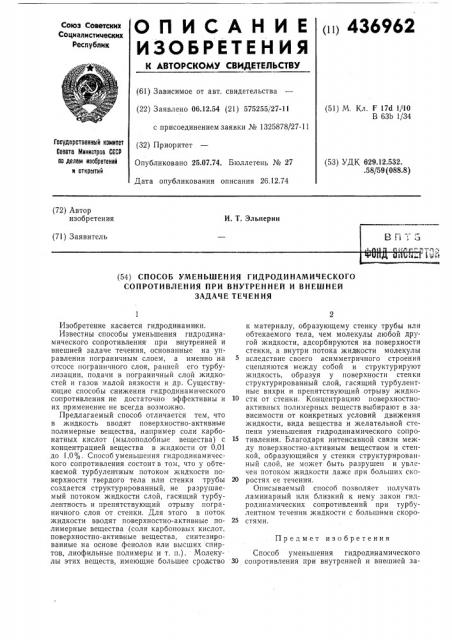

(и) 436962

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 06.12.54 (21) 575255/27-11 (51) М. Кл. F 17(j 1/ 10

В 63b 1 34 с присоединением заявки № 1325878 27-11

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (32) Приоритет

Опубликовано 25.07.74. Бюллетень № 27

Дата опубликования описания 26.12.74 (53) УДК 629.12.532. .58/59 (088.8) (72) Автор изобретения

И. Т. Эльперии (71) Заявитель

H(i . з

IIII aa 1 1а» М (54) СПОСОБ УМЕНЬШЕНИЯ ГИДРОДИНАМИЧЕСКОГО

СОПРОТИВЛЕНИЯ ПРИ ВНУТРЕННЕЙ И ВНЕШНЕЙ

ЗАДАЧЕ ТЕЧЕНИЯ

Предмет изобретения

Изобретение касается гидродинами ки.

Известны способы уменьшения гидродинамического сопротивления при внутренней и внешней задаче течения, основанные на управлении пограничным слоем, а именно на отсосе пограничного слоя, ранней его турбулизации, подачи в пограничный слой жидкостей и газов малой вязкости и др. Существующие способы снижения гидродинамического сопротивления не достаточно эффективны и их применение не всегда возможно.

Предлагаемый способ отличается тем, что в жидкость вводят поверхностно-активные полимерные вещества, например соли карбонатных кислот (мылоподобные вещества) с концентрацией вещества в жидкости от 0,01 до 1,0О О. Способ уменьшения гидродинамического сопротивления состоит в том, что у обтекаемой турбулентным потоком жидкости поверхности твердого тела или стенки трубы создается структурированный, не разрушаемый потоком жидкости слой, гасящий турбулентность и препятствующий отрыву пограничного слоя от стенки. Для этого в поток жидкости вводят поверхностно-активные полимерные вещества (соли карбоновых кислот, поверхностно-активные вещества, синтезированные на основе фенолов или высших спиртов, лиофильные полимеры и т. п.). Молекулы этих веществ, имеющие большее сродство к материалу, образующему стенку трубы или обтекаемого тела, чем молекулы любой другой жидкости, адсорбируются на поверхности стенки, а внутри потока жидкости молекулы вследствие своего асимметричного строения сцепляются между собой и структурируют жидкость, образуя у поверхности стенки структурированный слой, гасящий турбулентные вихри и препятствующий отрыву жидкости от стенки. Концентрацию поверхностноактивных полимерных веществ выбирают в зависимости от конкретных условий движения жидкости, вида вещества и желательной степени уменьшения гидродинамического сопро15 тивления. Благодаря интенсивной связи между поверхностно-активным веществом и стенкой, образующийся у стенки структурированный слой, не может быть разрушен и увлечен потоком жидкости даже при больших ско20 ростях ее течения.

Описываемый способ позволяет получать ламинарный или близкий к нему закон гидродинамических сопротивлений при турбулентном течении жидкости с большими скоро25 стя ми, Способ уменьшения гидродин ам ического

30 сопротивления при внутренней и внешней за436962

Составитель Б. Софман

Техред 3. Тараненко

Корректор Л. Царькова

Редактор Т. Шагова

Заказ 3461/14 Изд. № 97 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2 даче течения, например, в системах трубопроводов замкнутого контура циркуляции, о тл и ч а ю шийся тем, что, с целью получения на твердой поверхности структурированной пленки, препятствующей отрыву пограничного слоя жидкости от стенки и гасящей турбулентность, в жидкость вводят поверхностноактивные вещества, например при течении воды — соли карбоновый кислот в количестве

5 0,01 — 1,0 О/о.
