Устройство для обнаружения замкнутых электролизных ванн
Иллюстрации
Реферат

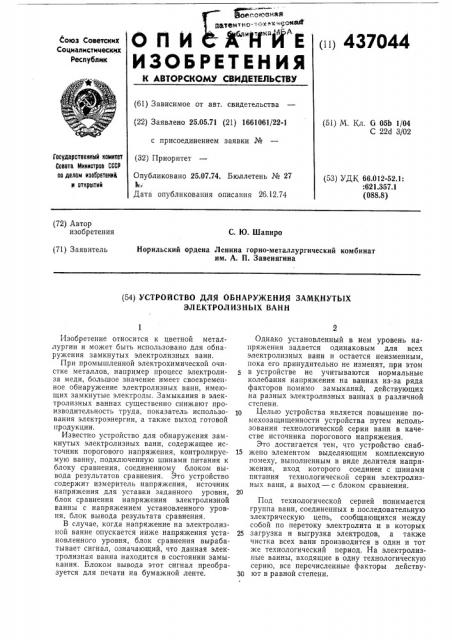

ое -о сеназе
3Г.
ИЭТФнтно-тех,.м чоиФ о и и с-а"н-Й"е
ИЗОБРЕТЕНИЯ (») 437044 :оюз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 25.05.71 (21) 1661061/22-1 с присоединением заявки № (32) Приоритет (51) M. Кл. G 05Ь 1/04
С 22с1 3/02
Государственный комитет
Сонета Миниатраа СССР па делаи изобретений н открытий
Опубликовано 25.07.74. Бюллетень № 27
l4 r
Дата опубликования описания 26,12.74 (53) УДК 66.012-52.1:
:621.357.1 (088.8) (72) Автор изобретения
С. Ю. Шапиро
Норильский ордена Ленина горно-металлургический комбинат им. А. П. Завенягина (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ ЗАМКНУТЫХ
ЭЛЕКТРОЛИЗНЫХ ВАНН
Изобретение относится к цветной металлургии и может быть использовано для обнаружения замкнутых электролизных ванн.
При промышленной электрохимической очистке металлов, например процесс электролиза меди, большое значение имеет своевременное обнаружение электролизных ванн, имеющих замкнутые электроды. Замыкания в электролизных ваннах существенно снижают производительность труда, показатель использования электроэнергии, а также выход готовой продукции.
Известно устройство для обнаружения замкнутых электролизных ванн, содержащее источник порогового напряжения, контролируемую ванну, подключенную шинами питания к блоку сравнения, соединенному блоком вывода результатов сравнения. Это устройство содержит измеритель напряжения, источник напряжения для уставки заданного уровня, блок сравнения напряжения электролизной ванны с напряжением установленного уровня, блок вывода результата сравнения.
В случае, когда напряжение на электролизной ванне опускается ниже напряжения установленного уровня, блок сравнения вырабатывает сигнал, означающий, что данная электролизная ванна находится в состоянии замыкания. Блоком вывода этот сигнал преобразуется для печати на бумажной ленте.
Однако установленный в нем уровень напряжения задается одинаковым для всех электролизных ванн и остается неизменным, пока его принудительно не изменят, при этом в устройстве не учитываются нормальные колебания напряжения на ваннах из-за ряда факторов помимо замыканий, действующих на разных электролизных ваннах в различной степени.
10 Целью устройства является повышение помехозащищенности устройства путем использования технологической серии ванн в качестве источника порогового напряжения.
Это достигается тем, что устройство снаб15 жено элементом выделяющим комплексную помеху, выполненным в виде делителя напряжения, вход которого соединен с шинами питания технологической серии электролизных ванн, а выход — с блоком сравнения.
Под технологической серией понимается группа ванн, соединенных в последовательную электрическую цепь, сообщающихся между собой по перетоку электролита и в которых
2S загрузка и выгрузка электродов, а также чистка всех ванн производится в один и тот же технологический период. На электролизные ванны, входящие в одну технологическую серию, все перечисленные факторы действу30 ют в равной степени.
437044
U,(U„ (4) с 1 (6) (7) и 7д — ср
Ыд (3) 60
На чертеже изображена блок-схема предлагаемого устройства.
Она содержит делитель постоянного напряжения 1, выполненный, например, в виде делительной цепочки из последовательно соединенных электрических элементов (например, резисторов) и снабженный переключателем 2 для изменения коэффициента деления делителя напряжения; блок сравнения 3; блок вывода результатов сравнения 4. Входные концы делителя напряжения соединены с шинами электрического питания 5 технологической серии 6, содержащей контролируемую ванну 7. Выход делителя напряжения 1 подключен к одному из двух входов блока сравнения 3 напряжений. Другой вход блока сравнения подключен к контролируемой электролизной ванне 7. Выход блока сравнения напряжения соединен с входом блока вывода результата сравнения 4, например, на лампу световой сигнализации.
Работа предлагаемого устройства заключается в том, что при понижении напряжения па контролируемой электролизной ванне 7 ниже напряжения выхода делителя напряжения 1 на выходе блока сравнения 3 напряжения появляется сигнал, свидетельствующий о замыкании электролизной ванны. Этот сигнал поступает в блок вывода результата сравнения 4, где преобразуется в вид, удобный для реализации, например, во вспышку электролампы.
Принцип работы устройства заключается в следующем.
На выходе делителя напряжения 1 выделяется напряжение где Uä — напряжение на выходе делителя напряжения;
U — напряжение на технологической серии электролизных ванн, содержащей контролируемую ванну;
dä — коэффициент деления делителя напряжения.
Напряжение на шинах питания технологической серии связано со средним значением напряжения на ваннах, входящих в эту серию, следующим образом
U,=U, и, (2) где U, — среднее значение напряжения по ваннам технологической серии;
n — количество электролизных ванн в технологической серии. Произведя подставку (2) в (1) получаем
Схема сравнения вырабатывает на выходе сигнал, если в результате сравнения напряжений с делителя напряжения и электролизной ванны будет выполняться неравенство ::где U, — напряжение на электролизной ван - не.
При подставке (3) в (4) получается условие выдачи сигнала устройством обнаружения замкнутых электролизных ванн в (Ср
При этом коэффициент деления делителя напряжения d должен ограничиваться неравенством
Произведя в (5) замену параметра и P
20 получаем
100 — P
100 где Р= (1 — — 1) 100%, 25 "д l
P — допустимое относительное отклонение в процентах напряжения электролизной ванны от среднего значения напряжения по ваннам
50 технологической серии.
В силу неравенства (6) величина допуска
Р может находиться в пределах
0% (Р(100%
55 Допуск на замыкания устанавливается в устройстве обнаружения замкнутых электролизных ванн путем изменения коэффициента деления dä в делителе напряжения.
При d =n имеет место P=O, т. е. будет
40 выдан сигнал о замыкании при U,(U,ð. Это значит, что устройство обнаружения замкнутых электролизных ванн будет сигнализировать о замыкании сразу же, как только напряжение на электролизной ванне опустится ни45 же среднего значения напряжений по ваннам технологической серии.
При йд)n будет иметь место P)0, т. е. сигнал о замыкании будет выдан при
Это значит, что устройство обнаружения замкнутых электролизных ванн выдаст сигнал о
55 замыкании лишь после того, как напряжение на электролизной ванне, опустится более
P % среднего значения напряжений по ванн а м техн ол огичес кой сер и и.
Предмет изобретения
Устройство для обнаружения замкнутых электролизных ванн, содержащее источник
65 порогового напряжения, контролируемую ван437044
Составитель О. Яовикова
Техред А. Дроздова Корректор И. Позняновская
Редактор О, Кунина
Заказ 3501/12 Изд. _#_o 74 Тираж 760 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, %-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ну, подключенную шинами питания к блоку сравнения, соединенному. с блоком вывода результатов сравнения, о т л и ч а ю щ е е ся тем, что, с целью повышения помехозашищенности устройства путем использования технологической серии ванн в качестве источника порогового напряжения, оно снабжено элементом выделяющим комплексную помеху, выполненным в виде делителя напряжения, вход которого соединен с шинами питания
5 технологической серии электролизных ванн, а выход — с блоком сравнения.
