0ц 437057

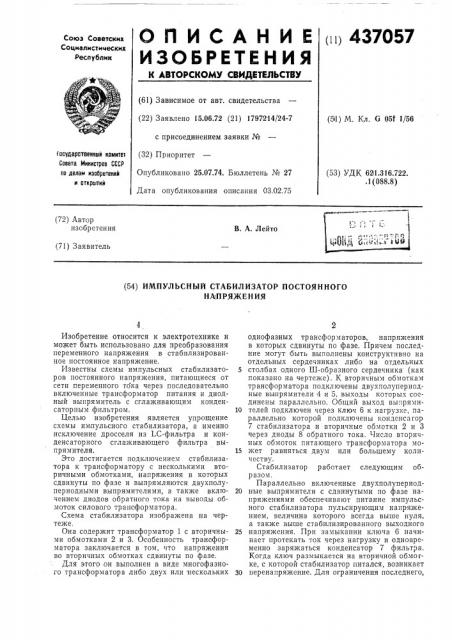

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 15.06.72 (21) 1797214/24-7 с присоединением заявки № (32) Приоритет

Опубликовано 25.07.74. Бюллетень № 27

Дата опубликования описания 03.02.75 (51) М. Кл. G 057 1/56

Гасударственный комитет

Саввта Министров СССР по делам иаооретений и открытий (53) УДК 62i1.316.722. .1 (088.8) (72) Автор изобретения

В. А, Лейто (71) Заявитель (54) ИМПУЛЬСНЫЙ СТАБИЛИЗАТОР ПОСТОЯННОГО

НАПРЯЖЕН ИЯ

Изобретение относится к электротехнике и может быть использовано для преобразования переменного напряжения в стабилизированное постоянное напряжение.

Известны схемы импульсных стабилизаторов постоянного напряжения, питающиеся от сети переменного тока через последовательно включенные трансформатор питания и диодный выпрямитель с сглаживающим конденсаторным фильтром.

Целью изобретения является упрощение схемы импульсного стабилизатора, а именно исключение дросселя из LC-фильтра и конденсаторного сглаживающего фильтра Bblпрямителя.

Это достигается подключением стабилизатора к трансформатору с несколькими вторичными обмотками, напряжения в которых сдвинуты по фазе и выпрямляются двухполупериодными выпрямителями, а также включением диодов обратного тока на выводы обмоток силового трансформатора.

Схема стабилизатора изображена на чертеже.

Она содержит трансформатор 1 с вторичными обмотками 2 и 3. Особенность трансформатора заключается в том, что напряжения во вторичных обмотках сдвинуты по фазе.

Для этого.он выполнен в виде многофазного трансформатора либо двух или нескольких однофазных трансформаторов, напряжения в которых сдвинуты по фазе. Причем последние могут быть выполнены конструктивно на отдельных сердечниках либо на отдельных

5 столбах одного Ш-образного сердечника (как показано на чертеже). К вторичным обмоткам трансформатора подключены двухполупериодные выпрямители 4 и 5, выходы которых соединены параллельно. Общий выход выпрями10 телей подключен через ключ 6 к нагрузке, параллельно которой подключены кондснса гор

7 стабилизатора и вторичные обмотки 2 и 3 через диоды 8 обратного тока. Число вторичных обмоток питающего трансформатора мо15 жет равняться двум или большему количеству.

Стабилизатор работает следующим образом.

Параллельно включенные двухполупериод20 ные выпрямители с сдвинутыми по фазе напряжениями обеспечивают питание импульсного стабилизатора пульсирующим напряжением, величина которого всегда выше нуля, а также выше стабилизированного выходного

25 напряжения. При замыкании ключа G начинает протекать ток через нагрузку и одновременно заряжаться конденсатор 7 фильтра.

Когда ключ размыкается на вторичной обмогке, с которой стабилизатор питался, возникает

З0 перенапряжение. Для ограничения последнего, 437057

Составитель С. Стоянов

Техред А. Дроздова

Редактор А. Бер

Заказ 3710/1

Изд. № 122

Типография, пр. Сапунова, 2 а также для подачи энергии перенапряжения от трансформатора к нагрузке при разомкнутом состоянии ключа вторичные обмотки имеют выводы, которые соединены с нагрузкой мимо ключа через диоды 8 обратного тока. Напряжение на выводах выбрано так, что при нормальном рабочем режиме трансформатора пиковое значение его было бы равным или несколько меньше выходного напряжения ста|билизатора. В этом случае ток через диоды 8 будет течь только в динамическом .режиме за счет энергии убывающего магнитного поля трансформатора при размыкании ключа. Это значит, что трансформатор будет действовать при размыкании ключа точно также, как дроссель LC-фильтра в известных импульсных стабилизаторах. Все остальные процессы (например управление ключом) происходят аналогично известным стабилизатором.

Описанный стабилизатор можно применять в многофазных системах питания, а также в однофазных, если использовать несколько отдельных трансформаторов или один трансформатор с независимыми магнитными цепями. Предложенное устройство позволяет создать простые, мощные и экономичные источники питания, в которых отсутствуют такие громоздкие детали, как сглаживающие конденсаторы выпрямителя и дроссель фильтра импульсного стабилизатора.

Предмет изобретения

Импульсный стабилизатор постоянного напряжения, содержащий трансформатор питания с двухполупериодным выпрямителем во вторичной обмотке, импульсный ключ в ка10 честве регулирующего элемента, емкостный фильтр, включенный на выходе и диоды обратного тока, отличающийся тем, что, с целью упрощения схемы импульсного стабилизатора, трансформатор питания снабжен

15 несколькими аналогичными основной дополнительными вторичными обмотками с двухполупериодными выпрямителями, выходы которых включены параллельно между собой и выходом выпрямителя основной обмотки и че20 рез импульсный ключ соединены с выходом стабилизатора, который через диоды обратного тока, включенные по схеме двухполупериодного выпрямителя для каждой из обмоток, соединен с дополнительными отводами

25 этих обмоток, причем напряжения в обмотках питающего трансформатора сдвинуты по фазе.

Корректор Т. Гревцова

Тираж 760 Подписное
