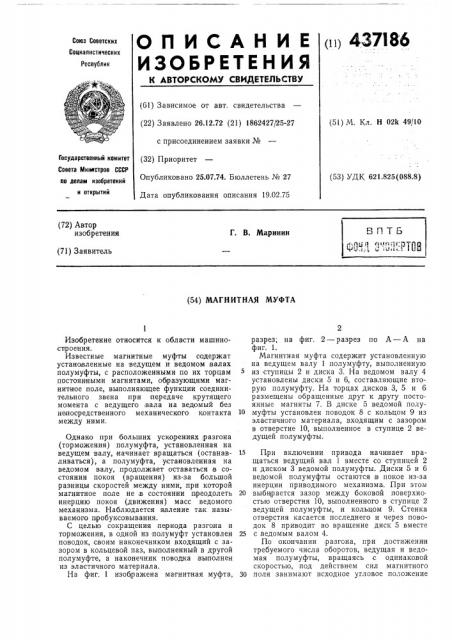

О П И С А Н И E (i) 437l86

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 26.12.72 (21) 1862427/25-27 с присоединением заявки № (51) М. Кл. Н 02k 49/10 (53) УДК 621,825(088,8) Совета Министров СССР по делам изооретеннй

Опубликовано 25.07.74. Бюллетень № 27

Дата опубликования описания 19.02.75 и открытий (72) Автор изобретения

Г. В. Маринин (71) Заявитель (54) МАГНИТНАЯ МУФТА

ГосУдаРственный комитет (32) Приоритет

Изобретение относится к области машиностроения.

Известные магнитные муфты содержат установленные на ведущем и ведомом валах полумуфты, с расположенными по их торцам постоянными магнитами, образующими магнитное поле, выполняющее функции соединительного звена при передаче крутящего момента с ведущего вала на ведомый без непосредственного механичесиого контакта между ними.

Однако при больших ускорениях разгона (торможения) полумуфта, установленная на ведущем валу, начинает вращаться (останавливаться), а полумуфта, установленная на ведомом валу, продолжает оставаться в состоянии покоя (вращения) из-за большой разницы скоростей между ними, .при которой магнитное поле не в состоянии преодолеть инерцию покоя (движения) масс ведомого механизма. Наблюдается явление так называемого пробуксовывания.

С целью сокращения периода разгона и торможения, в одной из полумуфт установлен поводок, своим наконечником входящий с зазором в кольцевой паз, выполненный в другой полумуфте, а наконечник поводка выполнен из эластичного материала.

На фиг. 1 изображена магнитная муфта, разрез; на фиг. 2 — разрез по А — А на фиг. 1.

Магнитная муфта содержит установленную на ведущем валу 1 полумуфту, выполненную

5 из ступицы 2 и диска 3. На ведомом валу 4 установлены диски 5 и 6, составляющие вторую полумуфту. На торцах дисков 3, 5 и 6 размещены обращенные друг к другу постоянные магниты 7. В диске 5 ведомой полу10 муфты установлен поводок 8 с кольцом 9 из эластичного материала, входящим с зазором в отверстие 10, выполненное в ступице 2 ведущей полумуфты.

15 П ри включении привода начинает вращаться ведущий вал 1 вместе со ступицей 2 и диском 3 ведомой полумуфты. Диски 5 и 6 вед омой полумуфты остаются IB покое из-за инерции приводимого механизма. При этом

20 выбирается зазор между боковой поверхно. стью отверстия 10, выполненного в ступице 2 ведущей полумуфты, и кольцом 9. Стенка отверстия касается последнего и через поводок 8 приводит во вращение диск 5 вместе

25 с,ведомым валом 4.

По окончании разгона, при достижении требуемого числа оборотов, ведущая и ведомая полу муфты, вращаясь с одинаковой скоростью, под действием сил магнитного

ЗО поля занимают исходное угловое положение

437186.

А р

7 7 7 7

Фиг. 1

А-А

Составитель И. Чернышева

Техред В. Рыбакова Корректор Т. Гревцова

Редактор Л. Лашкова

Заказ 3661/3 Изд. № 156 Тираж 722 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 один относительно другого, при котором магниты ведомой полумуфты становятся один проти|в другого и между KOJIbIJîì 9 поводка 8 и стенкой отверстия 10 вновь устанавливается первоначальный зазор, а функции ведущего соединительного звена выполняет магнитное лоле.

Таким образом из-за отсутствия механического контакта, передача возмущений с ведущего звена на ведомое исключается, что позволяет производить высокоточную обработку.

Г ри торможении ведущего вала 1 с посаженным на нем ступицей 2 и диском 3 ведомый вал 4 с дисками 5 и 6 в силу инерции начинает обгонять ведущее зввно. При этом зазор между кольцом 9 поводка 8 и стенкой отверстия 10 выбирается, и вал 4 останавливается вместе с валом 1.

Предмет изобретения

1. Магнитная муфта, содержащая ведущую и ведомую полумуфты, выполненные в виде установленных с зазором дисков сразмещенными на их торцах постоянными магни10 тами, отличающаяся тем, что, с целью сокращения периода разгона и торможения, она снабжена поводком, выполненным в виде пальца, закрепленного в торце одной из полумуфт и входящего;в кольцевой паз, выполlS ненный в торце другой полумуфты.

2, Муфта по и. 1, отл ич а ющ а я ся тем, что на пальце установлено эластичное кольцо.
