Реферат

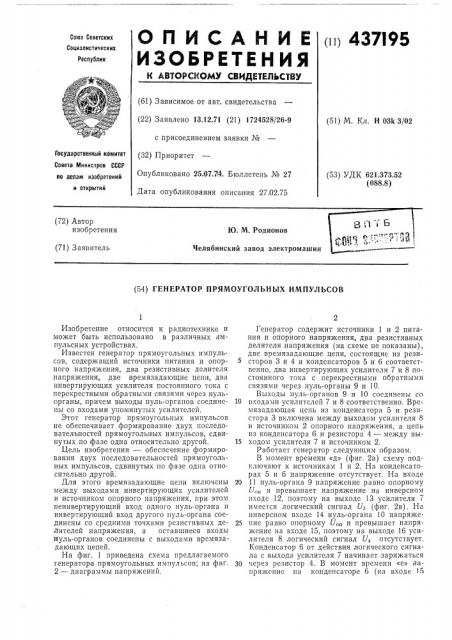

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 437!95

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 13.12.71 (21) 1724528/26-9 с присоединением заявки № (51) М. Кл. H 03k 3/02

Совета Министров СССР по делам изобретений и открытий

Опубликовано 25.07.7 4 . Бюллетень № 27

Дата опубликования описания 27.02.75 (53) УДК 621.373.52 (088,8) (72) Автор изобретения

Ю. М, Родионов (71) Заявитель

Челябинский завод электромашин (54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ

ГосУдаРственный комитет (32) Г1риоритет

Изобретение относится к радиотехнике и может быть использовано в различных импульсных устройствах.

Известен генератор прямоугольных импульсов, содержащий источники питания и опорного напряжения, два резистивных делителя напряжения, две времязадающие цепи, два инвертирующих усилителя постоянного тока с перекрестными обратными связями через нульорганы, причем выходы нуль-органов соединены со входами упомянутых усилителей.

Этот генератор прямоугольных импульсов не обеспечивает формирование двух последовательностей прямоугольных импульсов, сдвинутых по фазе одна относительно другой.

Цель изобретения — обеспечение формирования двух последовательностей прямоугольных импульсов, сдвинутых по фазе одна относительно другой.

Для этого времязадающие цепи включены между выходами инвертирующих усилителей и источником опорного напряжения, при этом неинвертирующий вход одного нуль-органа и инвертирующий вход другого нуль-органа соединены со средними точками резистивных делителей напряжения, а оставшиеся входы нуль-органов соединены с выходами времязадающих цепей.

На фиг. 1 приведена схема предлагаемого генератора прямоугольных импульсов; на фиг.

2 — диаграммы напряжений.

Генератор содержит источники 1 и 2 питания и опорного напряжения, два резистивных делителя напряжения (на схеме не показаны), две времязадающие цепи, состоящие из резисторов 3 и 4 и конденсаторов 5 и 6 соответственно, два инвертирующих усилителя 7 и 8 постоянного тока с перекрестными обратными связями через нуль-органы 9 и 10.

Выходы нуль-органов 9 и 10 соединены со

10 входами усилителей 7 и 8 соответственно. Времязадающая цепь из конденсатора 5 и резистора 3 включена между выходом усилителя 8 и источником 2 опорного напряжения, а цепь из конденсатора 6 и резистора 4 — между вы15 ходом усилителя 7 и источником 2.

Работает генератор следующим образом.

В момент времени «д» (фиг. 2а) схему подключают к источникам 1 и 2. На конденсаторах 5 и 6 напряжение отсутствует. На входе

20 11 нуль-органа 9 напряжение равно опорному и превышает напряжение на инверсном входе 12, поэтому на выходе 13 усилителя 7 имеется логический сигнал С4 (фиг, 2в). На инверсном входе 14 нуль-органа 10 напряже25 пие равно опорному U,„„è превышает напряжение на входе 15, поэтому на выходе 16 усилителя 8 логический сигнал U< отсутствует.

Конденсатор 6 от действия логического сигнала с выхода усилителя 7 начинает заряжаться

3Q через резистор 4. В момент времени «е» напряжение на конденсаторе 6 (на входе 15

437195

Ьл

1 о нуль-органа 10) превышает напряжение па входе 14, что влечет за собой появление логического сигнала на выходе усилителя 8, от действия которого через резистор 3 начинает заряжаться конденсатор 5. В момент времени

«ж» напряжение на конденсаторе 5 (на входе

12 нуль-органа 9) превысит напряжение па входе 11, исчезнет сигнал на выходе усилителя

7, и конденсатор 6, зарядившийся к этому врсмени до определенной величины напряжения (фиг. 2а), начнет разряжаться током обратного направления. В момент времени «и» напряжение на конденсаторе 6 понизится на".только, что исчезнет сигнал на выходе усилителя 8, и конденсатор 5, зарядившийся к этому времени до определенной величины напряжения (фиг. 2б), также начнет разряжаться током обратного направления. В момент времени «к» напряжение на конденсаторе 5 понизится настолько, что появится сигнал на выходе 13 усилителя 7, и конденсатор 6, разрядившийся к этому времени до определенной величины напряжения, начнет заряжаться. В момент времени «л» напряжение на конденсаторе 6 повысится настолько, что появится сигнал на выходе 16 усилителя 8, и конденсатор 5, разрядившийся к этому времени до определенной величины напряжения, начнет заряжаться.

Далее все процессы повторяются.

Предмет изобретения

Генератор прямоугольных импульсов, содержащий источники питания и опорного напряжения, два резистивных делителя напряже10 ния, две времязадающие цепи, два инвертирующих усилителя постоянного тока с перекрестными обратными связями через нуль-органы, причем выходы нуль-органов соединены со входами упомянутых усилителей, о т л и ч а ю15 ur, и и с я тем, что, с целью формирования двух последовательностей прямоугольных импульсов, сдвинутых по фазе одна относительно другой, времязадающие цепи включены между выходами инвертирующих усилителей и ис20 точником опорного напряжения, при этом неинвертирующий вход одного нуль-органа и инвертирующий вход другого нуль-органа соединены со средними точками резистивных делителей напряжения, а оставшиеся входы нуль25 органов соединены с выходами времязадающих цепей.
