Реферат

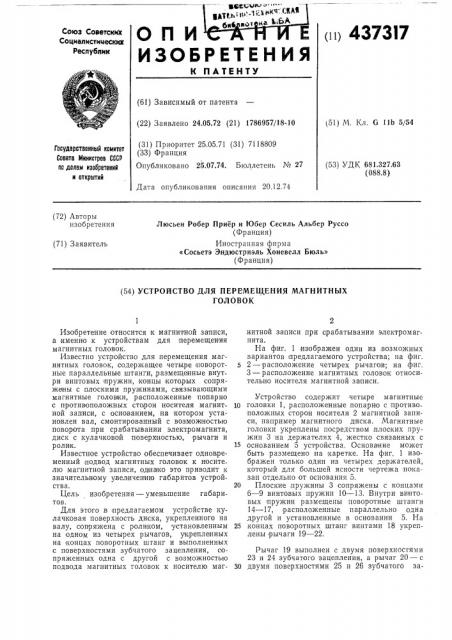

ОП И Е п11 437317

Союз СоветскиХ

Социалистическими

Республик

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ (61) Зависимый от патента (51) М. Кл. G I lb 5/54 (22) Заявлено 24.05.72 (21) 1786957/18-10 (31) Приоритет 25.05.71 (31) 7118809 (33) Франция

Опубликовано 25.07.74. Бюллетень № 27

Гасударственный квинтет

Саввтв Мнннатрав СССР па делам нзооретеннй и открытий (53) УДК 681.327.63 (088.8) Дата опубликования описания 20.12.74 (72) Авто р ы изобретения

Люсьен Робер Приер и Юбер Сесиль Альбер Руссо (Франция) Иностранная фирма

«Сосьетэ Эндюстриэль Хоневелл Бюль» (Франция) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ МАГНИТНЫХ

ГОЛОВОК

Изобретение относится к магнитной записи, а именно к устройствам для перемещения магнитных головок.

Известно устройство для перемещения магнитных головок, содержащее четыре поворотные параллельные штанги,,размещенные внутри винтовых пружин, концы которых сопряжены с плоскими пружинами, связывающими магнитные головки, расположенные попарно с противоположных сторон носителя магнитной записи, с основанием, на котором установлен вал, смонтированный с возмож ностью поворота при срабатывании электромагнита, диск с кулачковой поверхностью, рычаги и ролик.

Известное устройство обеспечивает одновременный:подвод магнитных головок к носите лю магнитной записи, од на|ко это приводит к значительному увеличению габаритов устройства.

Цель изобретения — уменьшение габаритов.

Для этого в предлагаемом устройстве кулачковая поверхность диска, укрепленного на валу, сопряжена с роликом, установленным на одном из четырех рычагов, укрепленных на концах поворотных штанг и выполненных с поверхностями зубчатого зацепления, сопряженных одна с другой с возможностью подвода магнитных толовок к носителю магнитной записи при срабатывании электромагнита.

На фиг. 1 изображен один из возможных вариантов предлагаемого устройства; на фиг.

5 2 — расположение четырех рычагов; на фиг.

3 — расположение магнитных голово|к относительно носителя магнитной записи.

Устройство содержит четыре магнитные

lo головки 1, расположенные попарно с противо положных сторон носителя 2 магнитной записи, например магнитного диска. Магнитные головки укреплены посредством плоских пружин 3 на держателях 4, жестко связанных с

15 основанием 5 устройства. Основа ние может быть размещено на каретке. На фиг. 1 изображен только один из четырех держателей, который для большей ясности чертежа показан отдельно от основания 5.

20 Плоские, пружины 3 сопряжены с концами

6 — 9 винтовых пружин 10 — 13. Внутри ви нтовых пружин размещены поворотные штанги

14 — 17, расположенные параллельно одна другой и установленные в основании 5. На

25 концах поворотных шта нг винтами 18 укреплены рычаги 19 — 22.

Рычаг 19 выполнен с двумя поверхностями

23 и 24 зубчатого зацепления, а рычаг 20 — с

30 двумя поверхностями 25 и 26 зубчатого за"437317 цепления. Рычаги 21 и 22 выполнены соответственно с поверхностями 27 и 28 зубчатого зацепления, При этом поверхности 23 и 24 рычага 19 сопряжены соответственно с поверхностями 25 и 28 рычагов 20 и 22, а поверхность 26 .рычага 20 — с поверхностью 27 рычага 21. Между рычагами 21 и 22 установлена пружина 29, обеспечивающая выбирание люфта.

На рычаге 19 установлен ролик 30. На фиг, 1 ролик 30 показан дважды. Ролик 30 сопряжен с кулач ковой поверхностью 31, выполненной на:диске 32, укрепленном на валу 33.

Вал смонтирован с возможностью поворота в направлении, указанном стрелкой 34, при срабатывании электромагнита 35. При этом повороте вала кулачковая поверхность 31 через ролик 30 поворачивает рычаг 19. Последний, в свою очередь, поворачивает рычати 20, 21 и 22. В результате этого штанги 14 — 17 поворачиваются в направлении стрелок 36, что вызывает перемещение магнитных головок 1 в направлении стрелок 37.

Предмет изобретения

Устройство для перемещения магнитных головок, содержащее четыре параллельные поворотные штанги, размещенные внутри винтовых пружин, концы которых сопряжены с плоскими пружинами, связывающими магнитные головки, расположенные попарно с противоположных сторон носителя магнитной

$Q записи, с основанием, IHB котором установлен вал, смонтированный с возможностью поворота при срабатывании электромагнита, диск, выполненный с кулач ковой поверхностью, четыре,рычага и ролик, отлич ающееся тем, 15 что, с целью уменьшения габаритов устройства, кулачковая поверхность диска, укрепленното на валу, сопряжена с роликом, установленным на одном из четырех рычагов, укрепленных на концах четырех поворотных штанг

20 и выполненных с поверхностями зубчатого зацепления, сопряженными одна с другой с возможностью подвода магнитных головок к носителю магнитной записи при срабатыванич электромагнита. 437317

Фкг

1 .з7 b 1415 757
