№ 43742 с i

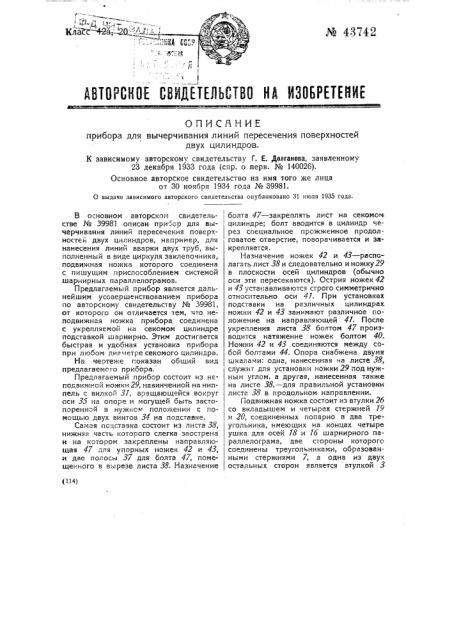

АОТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСЯНИЕ прибора для вычерчивания линий пересечения поверхностей двух цилиндров.

K зависимому авторскому свидетельству Г. E. Долганова, заявленному

23 декабря 1933 года (спр. о перв. № 140026).

Основное авторское свидетельство на имя того же лица от 30 ноября 1934 года № 39981.

О выдаче зависимого авторского свидетельства опубликовано 31 июля 1935 года. (114) В основном авторском свидетельстве № 39981 описан при"ор для вычерчивания линий пересечения поверхностей двух цилиндров, например, для нанесения линий аварки двух труб, выполненный в виде циркуля заклепочника, подвижная ножка которого соединена с пишущим приспособлением системой шарнирных па раллелограмов.

Предлагаемый прибор является дальнейшим усовершенствованием прибора по авторскому свидетельству № 39981, от которо †он отличается тем, что неподвижная ножка прибора соединена с укрепляемой на секомом цилиндре подставкой шарнирно. Этим достигается быстрая и удобная установка прибора при любом диаметре секомого цилиндра.

На чертеже показан общий вид предлагаемого прибора.

Предлагаемый прибор состоит из неподвижной ножки 29, навинченной на ниппель с вилкой 31, вращающейся вокруг оси 35 на опоре и иогущей быть застопоренной в нужном положении с помощью двух винтов 34 на подставке, Сам я псдставка состоит из листа 38, нижняя часть которого слегка заострена и на котором закреплены направляющая 47 для упорных ножек 42 и 43, и две полосы 37 для болта 47, помещенного в вырезе листа 38. Назначение!, болта 47 — закреплять лист на секомом. цилиндре; болт вводится в цилиндр через специальное прожженное продолговатое отверстие, поворачивается и закрепляется.

Назначение ножек 42 и 43 — располагать лист 38 и следовательно и ножку 29 в плоскости осей цилиндров (обычно оси эти пересекаются). Острия ножек 42 и 43 устанавливаются строго симметрично относительно оси 41. При установках подставки на различных цилиндрах. ножки 42 и 43 занимают различное положение на направляющей 41. После укрепления листа 38 болтом 47 производится натяжение ножек болтом 40.

Ножки 42 и 43 соединяются между собой болтами 44. Опора снабжена двумя шкалами: одна, нанесенная на листе 38, служит для установки ножки 29 под нужным углом, а другая, нанесенная также на листе 38,— для правильной установки листа 38 в продольном направлении.

Подвижная ножка состоит из втулки 26 со вкладышем и четырех стержней 19 и 20, соединенных попарно в два тре угольника, имеющих на концах четыре ушка для осей 18 и 1б шарнирного параллелограма, две стороны которого соединены треугольниками, обргзованными стержнями 7, а одна из двух остальных сторон является втулкой 3 для пишущего приспособления 2. Один конец линейки 14 может свободно вращаться на оси 13, а другой конец входит в прорезь оси 16. При установке подставки на цилиндрах различных диаметров конец линейки 14 "àíèìàåò каждый раз вполне определенные положения в прорези оси 16, соответствующие конкретным диаметрам. На линейке 14 нанесена неравномерная шкала с указа: ием стандартных диаметров с разбивкой на промежуточные деления для любых диаметров. Закрепление после установки производится болтом 15.

Описание пользования предлагаемым прибором описано ниже применительно для нанесения линий вварки труб. Это пользование сводится к следующему.

По образующей трубе, в которую вваривается вторая труба, проводится риска; на ней задается точка пересечения оси трубы с поверхностью. Рядом с точкой на риске, в стенке труоы, прожигается продолговатое отверстие. Устанавливается опора. Болт 47 вводится в продолговатое отверстие и поворачивается. Устанавливается вилка 31 по шкале на нужный угол и закрепляется винтами 34. Опора передвигается по риске до тех пор, пока черта, на которую указывает указатель вилки 31, не совпадет с отметкой; при этом болт 47 движется по продолговатому отверстию.

Закрепляется опора болтом 47. Нажимают на ножки 42 и 43 винтом 40.

Параллелограмы поворачивают до тех пор, пока кромка оси 1б не совпадет с чертой нужного диаметра, нанесенной на линейке 14, после чего закрепляют линейку 14 болтом 15.

Б случае небольших труб и бли них к прямому углов между осями труб, вычерчивание производится просто и ттем поворачивания подвижно" ножки 2 з . рукоятку.

В случае же больших диаметров, да еще при острых углах вварки, близких с к 30, придется совершать вычерчивание в два приема: пока хватает ножки 29 держать ее в нормальном пологкении, а затем перевернуть и остальную часть линии вварки вести с перевернутсй ножкой.

Предмет изобретения.

1. Форма выполнения приGona по авторскому свидетельству № 39981, отличающаяся тем, что с целью установки неподвижной ножки прибора по оси секущего цилиндра неподвижная ножка 29 прибора шаpíèðíî соединена с укреплчемой на се комом цилиндре полста в кой.

2. В приборе по и. 1 применение дуговой шкалы ножки 29 и шкалы для установки конца ножки 29 в точке пересечения оси секущего цилиндра с поверхностью секомого цилиндра.

3. В приборе по пп. 1 и 2 применение снабженной делениями линейки 14, скрепленной шарнирно одним концом со стержнями 7 шарнирного параллелограмг, а другим закрепляемой в шарнирной оси 16 параллелограма и служащей для установки очерчиваюш го приспособления на заданном расстоянии от ножки 29.

Эксперт и редактор А. B. Углкии

Тип..Печатный Труд . Зак. 4310-400
