Способ крашения полиакрилонитрильного волокна

Способ крашения полиакрилонитрильного волокна

Иллюстрации

Показать все

Реферат

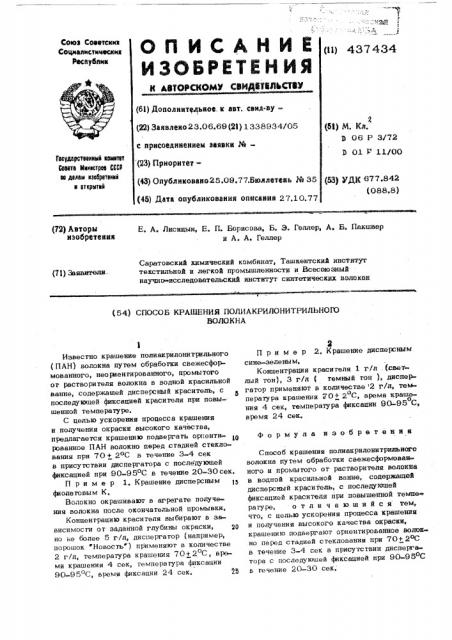

Союз Соаетекин

Соцналмстичеенин

Республик (61) дополнительное. к авт. саид-ву(51) М. Кл.

Э 06 P 3/72 (22) Заявлено 23.06.69 (21) 1 338934/05 с присоединением заявки ¹â€”

»(23) Приоритет(43) Опубликовано 25.09.77.бюллетень № 35 (45) Дата опубликования описании 27.10.77

Э 01 Р 11/00

Гкуднрате»ннай ннинтнт

Соаатн Мнннстрон СИР нн д»нам н»»бретеннй н»тмритнн (5Э) уды 677.842 (088.8) (72) Авторы изобретепин

Е, А. Лисицын, Е. П. Борисова, Б. Э. Геллер, А, Б. Пакшвер и А. А. Геллер

Саратовский химический комбинат, Ташкентский институт текстильной и легкой промышленности и Всесо»оэный научноисследовательский институт синтетических волокон (7 t) Заявители, (54) СПОСОБ КРАШЕНИЯ ПОЛИАКРИЛОНИТРИЛЬНОГО

ВОЛОКНА

Известно кращение полиакрилонитрильного (ПАН) волокна путем обработки свежесформованного, неориентированного, промытого от растворителя волокна в водной красильной ванне, содержащей дисперсный краситель, с последующей фиксацией красителя при повышенной температуре.

С цепью ускорения процесса крашения и получения окраски высокого качества, предлагается крашению подвергать ориентированное ПАН волокно перед стадией стеклования при 70+ 2оС в течение 3-4 сек в присутствии диспергатора с последующей фиксацией при 90-95оС в течение 20-30сек, Пример 1. Крашение дисперсным фиоле то вы м К

Волокно окрашивают в агрегare получения волокна после окончательной промывки, Концентрацию красителя выбирают в зависимосги от заданной глубины окраски, рО но не более 5 г/л, диспергатор (например, порошок Новость" ) применяют в количестве

2 г/л, температура крашения 70+ 2 С, время крашения 4 сек, температура фиксации

90-95оС, время фиксации 24 сек. 25

Пример 2. Крашение дисперсным сине-зелены м.

Концентрация красителя 1 г/л (свеэ» лый тон), 3 гlл (темный тон ), диспергатор применяют в количестве 2 г/л, температура крашения 70+ 2 С, время крашения 4 сек, температура фиксации 90-95 С, время 24 сек.

Формула изобретения

Способ крашения полиакрилонитрильного волокна путем обработки свежесформованного и промытого or растворителя волокна и водной красильной ванне, содержащей дисперсный краситель, с последующей фиксацией красителя при повышенной темпе;

parype, о т л и ч а ю щ и и c s тем, что, с целью ускорения процесса крашения и получения высокого качества окраски, крашению подвергают ориентированное волок но перед стадией стеклования при 70+ 2оС в течение 3-4 сек в присутствии днспергатора с последуюшей фиксацией при 90-95 С о

s течение 20-30 сек,
