Реферат



(») 437644

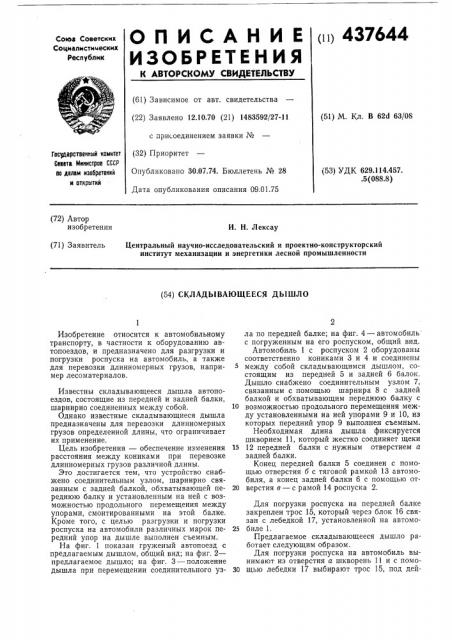

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 12.10.70 (21) 1483592/27-11 с присоединением заявки № (32) Приоритет

Опубликовано 30.07.74. Бюллетень № 28

Дата опубликования описания 09.01.75 (51) M. Кл. В 62d 63/08

Государственный комитет

Саввта Министров СССР оа делан иаооретений и открытий (53) УДК 629.114.457. .5 (088.8) (72) Автор изобретения

И. Н. Лексау (71) Заявитель

Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности (54) СКЛАДЫВАЮЩЕЕСЯ ДЪ|ШЛ0

Изобретение относится к автомобильному транспорту, в частности к оборудованию автопоездов, и предназначено для разгрузки и погрузки роспуска на автомобиль, а также для перевозки длинномерных грузов, например лесоматериалов.

Известны складывающееся дышла автопоездов, состоящие из передней и задней балки, шарнирно соединенных между собой.

Однако известные складывающиеся дышла предназначены для перевозки длинномерных грузов определенной длины, что ограничивает их применение.

Цель изобретения — обеспечение изменения расстояния между кониками при перевозке длинномерных грузов различной длины.

Это достигается тем, что устройство снабжено соединительным узлом, шарнирно связанным с задней балкой, обхватывающей переднюю балку и установленным на ней с возможностью продольного перемещения между упорами, смонтированными на этой балке.

Кроме того, с целью разгрузки и погрузки роспуска на автомобили различных марок передний упор на дышле выполнен съемным.

На фиг. 1 показан груженый автопоезд с предлагаемым дышлом, общий вид; на фиг. 2— предлагаемое дышло; на фиг. 3 — положение дышла при перемещении соединительного узла по передней балке; на фиг. 4 — автомобиль с погруженным на его роспуском, общий вид.

Автомобиль 1 с роспуском 2 оборудованы соответственно кониками 3 и 4 и соединены между собой складывающимся дышлом, состоящим из передней 5 и задней 6 балок.

Дышло снабжено соединительным узлом 7, связанным с помощью шарнира 8 с задней балкой и обхватывающим переднюю балку с

10 возможностью продольного перемещения между установленными на ней упорами 9 и 10, из которых передний упор 9 выполнен съемным.

Необходимая длина дышла фиксируется шкворнем 11, который жестко соединяет щеки

15 12 передней балки с нужным отверстием а задней балки.

Конец передней балки 5 соединен с помощью отверстия б с тяговой рамкой 13 автомобиля, а конец задней балки 6 с помощью от20 верстия в — с рамой 14 роспуска 2.

Для погрузки роспуска на передней балке закреплен трос 15, который через блок 16 связан с лебедкой 17, установленной на автомо25 биле 1.

Предлагаемое складывающееся дышло работает следующим образом.

Для погрузки роспуска на автомобиль вынимают из отверстия а шкворень 11 и с помо30 щью лебедки 17 выбирают трос 15, под дей437644

Фиг. 1 ствием усилия которого передняя балка 5 вместе с тяговой рамкой 13 автомобиля, вращаясь вокруг шарнира тяговой рамки, начинает подниматься. При дальнейшем выбирании троса происходит также подъем задней балки дышла, а роспуск подкатывается к автомобилю.

Под действием веса задней балки и усилия роспуска соединительный узел 7 перемещается из первоначального положения до переднего упора 9, после чего передняя балка, поворачиваясь вокруг вертикальной оси, укладывается на автомобиль с одновременным вкатыванием на него роспуска, занимающего в результате этого транспортное положение.

Разгрузка роспуска, после которой производится погрузка на автопоезд длинномерного груза, осуществляется в обратной последовательности.

Предмет изобретения

1. Складывающееся дышло автопоезда, состоящее из передней и задней балки, шарнир5 но соединенных между собой, о т л и ч а ющ е е с я тем, что, с целью изменения расстояния между кониками при перевозке длинномерных грузов различной длины, устройство снабжено соединительным узлом, шарнирно

10 связанным с задней балкой, обхватывающим переднюю балку и установленным на ней с возможностью продольного перемещения между упорами, смонтированными на этой балке.

15 2. Дышло по п. 1, отличающееся тем, что, с целью разгрузки и погрузки роспуска на автомобили различных марок, передний упор на дышле выполнен съемным.

437644

Фиг.,7 о о о Риг. +
