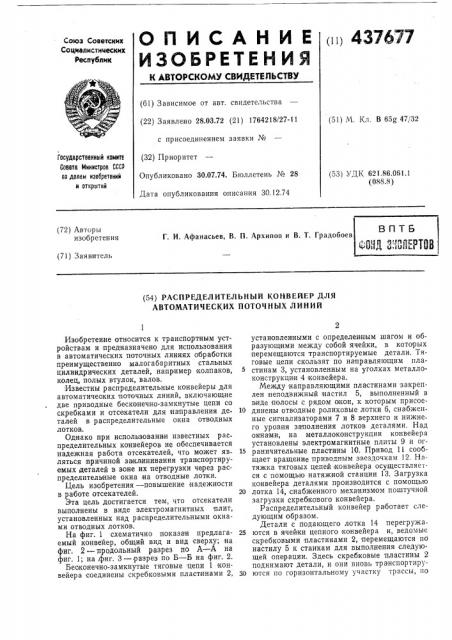

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 437677

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 28.03.72 (21) 1764218/27-11 с присоединением заявки № (32) Приоритет

Опубликовано 30.07.74. Бюллетень № 28

Дата опубликования описания 30.12.74 (51) М. Кл. В 65g 47/32

Государственный квинте

Совета е1иннотров СССР по делам изобретений н открытей (53) УДК 621.86.061.1 (088.8) (72) Авторы изобретения

Г. И. Афанасьев, В. П. Архипов и В. T. Градобоев (71) Заявител (54) РАСПРЕДЕЛИТЕЛЬНЫЙ КОНВЕЙЕР ДЛЯ

АВТОМАТИЧЕСКИХ ПОТОЧНЫХ ЛИНИЙ

Изобретение относится к транспортным устройствам и предназначено для использования в автоматических поточных линиях о|бработки преимущественно малогабаритных стальных цилиндрических деталей, например колпаков, колец, полых втулок, валов. .Известны распределительные конвейеры для автоматических поточных линий, включающие две приводные бесконечно-замкнутые цепи со скребками и отсекатели для направления деталей в распределительные окна отводных лотков.

Однако при использовании известных распределительных конвейеров не обеспечивается надежная работа отсекателей, что может являться причиной заклинивания транспортируемых деталей в зоне их перегрузки через распределителыные окна на отводные лотки.

Цель изобретения — повышение надежности в работе отсекателей.

Эта цель достигается тем, что отсекатели выполнены в виде электромагнитных плит, установленных над распределительными окнами отводных лотков, На фиг, 1 схематично показан предлагаемый конвейер, общий вид и вид сверху; на фиг; 2 — продольный разрез по А — А на фиг. 1; на,фиг. 3 — разрез по Б — Б на фиг. 2.

Бесконечно-замкнутые тяговые цепи 1 конвейера соединены скребковыми пластинами 2, установленными с определенным шагом и образующими между собой ячейки, в которых перемещаются транспортируемые детали. Тяговые цепи скользят по направляющим пластинам 3, установленным на уголках металлоконструкции 4 конвейера.

Между направляющими пластинами закреплен неподвижный |настил 5, выполненный в виде полосы с рядом окон, к которым присое10 динены отводные роликовые лотки 6, снабженные сигнализаторами 7 и 8 верхнего и нижнего уровня заполнения лотков деталями. Над окнами, на металлоконструкции конвейера установлены электромагнитные плиты 9 и or15 раничительные пластины 1О. Привод 11 сообщает вращение приводным звездочкам 12. Натяжка тяговых цепей конвейера осуществляется с помощью натяжной станции 13. Загрузка конвейера деталями производится с помощью

20 лотка 14, снабженного механизмом поштучной загрузки скребкового конвейера.

Распределительный конвейер работает следующим образом.

Детали с подающего лотка 14 перегружа25 ются в ячейки цепного конвейера и, ведомые скребковыми пластинами 2, перемещаются по настилу 5 к станкам для выполнения следующей операции. Здесь скребковые пластины 2 поднимают детали, и они вновь транспортиру30 ются по горизонтальному участку трассы, по.437677

12 ходу перегружаясь через окна в настиле в отводные лотки.

Перегрузка в лоток б осуществляется после срабатывания сигнализатора 8 нижнего уровня лотка 6, показывающего, что в месте его установки в лотке отсутствуют детали. После срабатывания оигнализатора 8 нижнего уровня подается команда на обесточивание электромагнита электромагнитной плиты 9. Электромагнит перестает оказывать воздействие на транспортируемые детали, которые перегружаются через разгрузочное окно на отводной лоток 6. После заполнения отводного ловка 6 деталями срабатывает сигнализатор 7 верхнего уровня, который дает команду на включение электромагнитной плиты 9. Электромагнитная плита 9 намагничивается, и проходящие мимо детали прижимаются к плите, обкатываясь по ней, проходят над окном настила, не западая в него, и транспортируются к следующему станку (прессу) данной группы станков. Не перегруженные по какой-либо причине на станки (прессы) детали транспортируются к началу потока данной группы станков и перегружаются в накопитель. При необходимости детали из накопителя через подающий лоток 14 вновь загружаются на распределительный,конвейер.

Предмет изобретения

Распределительный конвейер для автоматических поточных линий, включающий две приводные бесконечно-замкнутые цепи со скребками и отсекатели для направления де15 талей в распределительные окна отводных лотков, отличающийся тем, что, с целью повышения надежности в работе отсекателей, последние выполнены в виде электромагнитных плит, установленных над распредел 20 тельными окнами отводных лотков.

437677

R tФиг. 3
