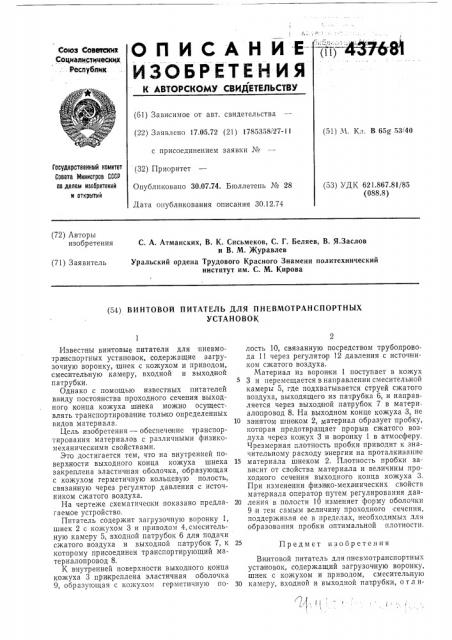

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 17.05.72 (21) 1785358/27-! 1 с присоединением заявки № (32) Приоритет

Опубликовано 30.07.74. Бюллетень № 28

Дата опубликования описания 30.12.74 (51) М. Кл. В 65g 53/40

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.867.81/85 (088.8) (72) Авторы изобретения

С. А. Атманских, В. К. Сисьмеков, С. Г. Беляев, В. Я.Заслов и В. М. )Куравлев

Уральский ордена Трудового Красного Знамени политехнический институт им. С. М. Кирова (71) Заявитель (54) ВИНТОВОЙ ПИТАТЕЛЬ ДЛЯ ПНЕВМОТРАНСПОРТНЪ|Х

УСТАНОВОК

Известны винтовые питатели для пневмотранспортных установок, содержащие загрузочную воронку, шнек с кожухом и приводом, смеоительную камеру, входной и выход ной патрубки.

Однако с помощью известных питателей ввиду постоянства проходного сечения выходного конца кожуха шнека можно осуществлять транспортирование только определенных видов материала.

Цель .изобретения — обеспечение транспортирования материалов с различными физикомеханическими свойствами.

Это достигается тем, что на внутренней поверхности выходного конца кожуха шнека закреплена эластичная оболочка, о бразующая с кожухом герметичную кольцевую полость, связанную через регулятор давления с источником сжатого воздуха.

На чертеже схематически показано предлагаемое устройство.

Питатель содержит загрузочную воронку 1, шнек 2 с кожухом 3 и приводом 4, смесительную камеру 5, входной патрубок 6 для подачи сжатого воздуха и выходной патрубок 7, к которому присоединен транспортирующий материалопровод 8.

К внутренней поверхности выход ного конца кожуха 3 прикреплена эластичная оболочка

9, образующая с кожухом герметичную полость 10, связанную посредством трубопровода 11 через регулятор 12 давления с источником сжатого воздуха.

Материал из воронки 1 поступает в кожух

3 и перемещается в направлении смесительной камеры 5, где подхватывается струей сжатого воздуха, выходящего из патрубка 6, и направляется через выход ной патрубок 7 в материалопровод 8. На выходном конце кожуха 3, не

10 занятом шнеком 2, материал образует пробку, которая предотвращает прорыв сжатого воздуха через кожух 3 и воронку 1 в атмосферу.

Чрезмерная плотность пробки приводит к значительному расходу энергии на проталкивание

15 материала шнеком 2. Плотность пробки зависит от свойства материала и величины проходного сечения выходного конца кожуха 3.

При изменении физико-механических свойств материала оператор путем регулирования дав20 ления в полости 10 изменяет форму оболочки

9 и тем самым величину проходного сечения, поддерживая ее в пределах, необходимых для образования пробки оптимальной плотности.

Предмет изобретения

Винтовой питатель для пневмотранспортных установок, содержащий загрузочную воронку, шнек с кожухом и приводом, смесительную зо камеру, входной и выходной патрубки, о тл и437681

Составитель Р, Маркинев

Техред Г. Васильева Корректор T. Хворова

Редактор Ю. Агапова

Заказ 3506/10 Изд. № 1881 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 ч а ю шийся тем, что, с целью обеспечения транспортирования материалов с различными физико-механическими свойствами, на внутренней поверхности выходного конца кожуха и>нека закреплена эластичная оболочка, образующая с кожухом герметичную кольцевую полость, связанную через регулятор давления с источником сжатого воздуха.
