Устройство для забора и выдачи вязких материалов

Устройство для забора и выдачи вязких материалов

Иллюстрации

Показать все

Реферат

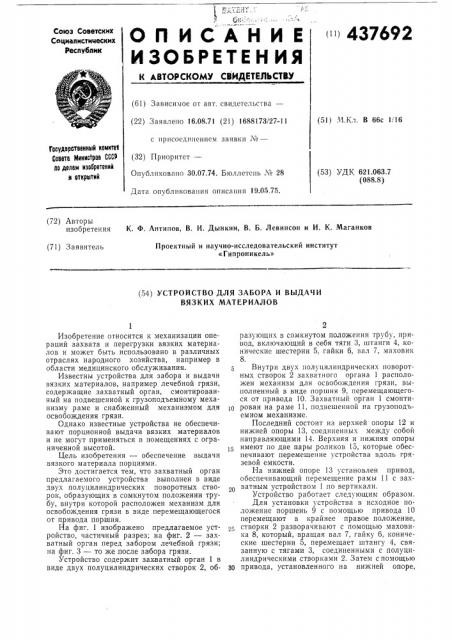

ОП ИСАНИ Е

ИЗОЬРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

437692

Союз Советских

Социапистимеских

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 16.08.71 (21) 1688173/27-11 с присосднненнсм заявки №вЂ” (32) Приоритет—

Опубликовано 30.07.74. Бюллетень ¹ 28

Дата опубликования описания 19.05.75. (51),Ч.Кл. В 66с 1/16

Гасударственный комитет

Совета Министров СССР по делам изобретений

ы открытий (53) УДК 621.063.7 (088.8) (72) Авторы изобретения

К. Ф. Антипов, В. И. Дынкин, В. Б. Левинсон и И, К. Маганков

Проектный и научно-исследовательский институт

«Гипроникель» (71) Заявитель (54) УСТРОИСТВО ДЛЯ ЗАБОРА И ВЫДАЧИ

ВЯЗКИХ МАТЕРИАЛОВ

Изобретение относится к механизации операций захвата и перегрузки вязких материалов и может быть использовано в различных отраслях народного хозяйства, например в области медицинского обслуживания.

Известны устройства для забора и выдачи вязких материалов, например лечебной грязи, содержащие захватный орган, смонтированный на подвешенной к грузоподъемному механизму раме и снабженный механизмом для освобождения грязи.

Однако известные устройства не обеспечивают порционной выдачи вязких материалов и не могут применяться в помещениях с ограниченной высотой.

Цель изобретения — обеспечение выдачи вязкого материала порциями.

Это достигается тем, что захватный орган предлагаемого устройства выполнен в виде двух полуцилиндрических поворотных створок, образующих в сомкнутом положении трубу, внутри которой расположен механизм для освобождения грязи в виде перемещающегося от привода поршня.

На фиг. 1 изображено предлагаемое устройство, частичный разрез; на фиг. 2 — захватный орган перед забором лечебной грязи; на фиг. 3 — то же,после забора грязи.

Устройство содержит захватный орган 1 в виде двух полуцилиндрических створок 2, об2 разующих в сомкнутом положении трубу, привод, включающий в себя тяги 3, штанги 4, конические шестерни 5, гайки 6, вал 7, маховик

8.

Внутри двух полуцилиндрических поворотных створок 2 захватного органа 1 расположен механизм для освобождения грязи, выполненный в виде поршня 9, перемещающегося от привода 10. Захватный орган 1 смонти1ð рован на раме 11, подвешенной на грузоподьемном механизме.

Последний состоит из верхней опоры 12 и нижней опоры 13, соединенных между собой направляющими 14. Верхняя и нижняя опоры имеют по две пары роликов 15, которые обеспечивают перемещение устройства вдоль грязевой емкости.

На нижней опоре 13 установлен привод, обеспечивающий перемещение рамы 11 с захватным устройством 1 по вертикали.

Устройство работает следующим образом.

Для установки устройства в исходное положение поршень 9 с помощью привода 10 перемещают в крайнее правое положение, створки 2 разворачивают с помощью маховика 8, который, вращая вал 7, гайку 6, конические шестерни 5, перемещает штангу 4, связанную с тягами 3, соединенными с полуцилиндрическими створками 2. Затем с помощью зо привода, установленного на нижней опоре, 437692

3 перемещают раму ll вместе с захватным органом 1 до соприкосновения полуцилиндрических створок 2 с материалом в грязевой емкости. После этого створки 2 сводятся с помощью маховика 8, который поворачивают в обратную сторону.

Заполненный вязким материалом захватный орган 1 вместе с рамой 11 перемещается вверх по направляющим 14 грузоподъемного механизма до необходимой высоты. После этого вязкий материал выдают из захватного органа 1 по мере необходимости различными порциями в транспортирующие емкости, Эта операция осуществляется поршнем 9 путем перемещения его вдоль полуцилиндрических поворотных створок 2 с помощью привода 10.

Предмет изобретения

Устройство для забора и выдачи вязких материалов, например лечебной грязи, содержащее захватный орган, смонтированный на подвешенной к грузоподъемному механизму раме и снабженный механизмом для освобождения грязи, отличающееся тем, что, с целью выдачи вязкого материала порциями, захватный орган выполнен в виде двух полуцилиндрических поворотных створок, образующих в сомкнутом положении трубу, внутри которой расположен механизм для освобождения грязи в виде перемещающегося от привода поршня, 437692 моиг Z

4оь г. У

Составитель И. Маганков

Техред А. Камышникова

Редактор Ю. Агапова

Корректор E. Рогайлин»
