Реферат

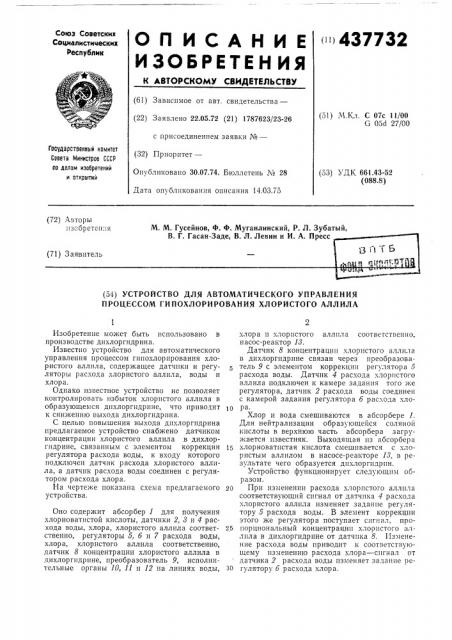

Союз Советских

Социалистических

Реслублик iii437732

ОГ1 ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 22.05.72 (21) 1787623/23-26 (51) М.Кл. С 07с 11/00

G 05d 27/00 с присоединением заявки №вЂ”

Гссударственный намитет

Совета Министров СССР по делам изабретений и аткрытий (32) Приоритет—

Опубликовано 30.07,74. Бюллетень ¹ 28

Дата опубликования описания 14.03.75 (53) УДК 661.43-52 (088.8) (72) Авторы пзсбретенпя

М. М, Гусейнов, Ф. Ф. Муганлинский, P. Л. Зубатый, В. Г. Гасан-Заде, В. Л. Левин и И. А. Пресс

Д11Y G (71) Заявитель р(4ф лт Q (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

ПРОЦЕССОМ ГИПОХЛОРИРОВАНИЯ ХЛОРИСТОГО АЛЛИЛА

Изобретение может быть использовано в производстве дихлоргидрина.

Известно устройство для автоматического управления процессом гипохлорирования хлористого аллила, содержащее датчики и регуляторы расхода хлористого аллила, воды и хлора.

Однако известное устройство не позволяет контролировать избыток хлористого аллила в образующемся дихлоргидрине, что приводит к снижению выхода дихлоргидрпна, С целью повышения выхода дпхлоргидрина предлагаемое устройство снабжено датчиком концентрации хлористого аллила в дихлоргидрине, связанным с элементом коррекции регулятора расхода воды, к входу которого подключен датчик расхода хлористого аллила, а датчик расхода воды соединен с регулятором расхода хлора.

На чертеже показана схема предлагаемого устройства.

Оно содержит абсорбер 1 для получения хлорноватистой кислоты, датчики 2, 3 и 4 расхода воды, хлора, хлористого аллила соответственно, регуляторы 5, 6 и 7 расхода воды, хлора, хлористого аллила соответственно, датчик 8 концентрации хлористого аллила в дихлоргидрине, преобразователь 9, исполнительные органы 10, 11 и 12 иа линиях воды, хлора и хлористого аллпла соответственно, н а со с-р е а ктор 18.

Датчик 8 концентрации хлористого аллпла в дихлоргидрине связан через преобразователь 9 с элементом коррекции регулятора 5 расхода воды. Датчик 4 расхода хлористого аллила подключен к камере задания того же регулятора, датчик 2 расхода воды соединен с камерой задания регулятора б расхода хло1О Ра.

Хлор и вода смешиваются в абсорбере 1.

Для нейтрализации образующейся соляной кислоты в верхнюю часть абсорбера загружается известняк. Выходящая пз абсорбера

1 хлорноватпстая кислота смешивается с хлористым аллилом в насосе-реакторе 18, в результате чего образуется дпхлоргпдрпн.

Устройство функционирует следующим образом.

2о При изменении расхода хлористого аллпла соответствующий сигнал от датчика 4 расхода хлористого аллила изменяет задание регулятору 5 расхода воды. В элемент коррекции этого же регулятора поступает сигнал, про25 порциональный концентрации хлористого аллпла в дихлоргидрине от датчика 8, 11змененпе расхода воды приводит к соответствующему изменению расхода хлора — сигнал от датчика 2 расхода воды изменяет задание резо гулятору 6 расхода хлора.

437732 изобретения

Предмет

Составитель Т, Лукьянцева

Техред Т. Курилко

Корректор Л. Денисова

Редактор Ю, Агапова

Изд. № !952 Тираж 506 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. Ф/5

Заказ !22

Обл. типография Костромского упр. издательств, полиграфии и книжной торговли

Устройство для автоматического управления процессом гппохлорпрования хлористого аллнла, содержащее датчики п регуляторы расхода хлористого аллнла, воды и хлора, отличаюи еься тем, что, с целью повышения выхода дихлоргидрцна, оно снабжено датчиком концентрации хлористого аллила в дихлоргпдрине, связанным с элементом коррекции регулятора расхода воды, к входу которого под5 ключен датчик расхода хлористого аллила, а датчик расхода воды соединен с регулятором расхода хлора.
